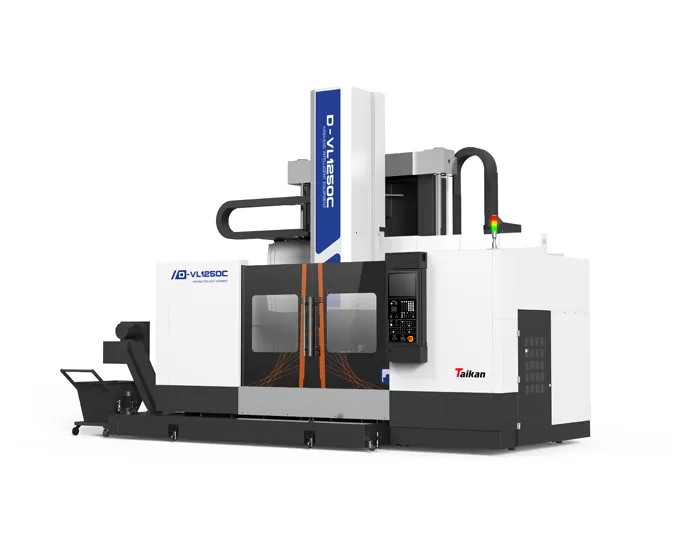

เครื่องกลึงแนวตั้ง CNC ความแม่นยำสูง/D-VL1250CM

ช่วงการประมวลผล

เส้นผ่าศูนย์กลางการหมุนสูงสุด

มม. มม.

1250

ความสูงของชิ้นงานสูงสุด

มม. มม.

1000

น้ำหนักชิ้นงานสูงสุด

กิโลกรัมและน้ำหนัก

5000

แกนหมุน

เส้นผ่าศูนย์กลางโต๊ะ

มม. มม.

1100

ช่วงความเร็วแกนหมุน

R/Min

3.15 ~ 400

ฟีดมิลลิ่งและช่วงการจัดทำดัชนี

R/Min

///

0.04 ~ 2

แรงบิดสูงสุดของโต๊ะ

KN · m

8นิ้ว8นิ้ว

20 20นิ้ว

กำลังมอเตอร์หลัก

กิโลวัตต์กิโลวัตต์

S1 = 31,S2 = 37

S1 = 31,S2 = 37 (สองชุด)

ป้อมปืนป้อมปืน

เครื่องมือประเภทป้อมปืน

///

การหมุนตรงกลาง

เครื่องกัด-กลาง

ส่วนตัดอาน

มม. มม.

220 × 220

280 × 280

ตำแหน่งเครื่องมือ

///

8หรือ12

8หรือ12

ขนาดตัวยึดเครื่องมือหมุนเส้นผ่านศูนย์กลางภายนอก

มม. มม.

32 × 32ค่ะ

40 × 40ค่ะ

การเปลี่ยนอินเทอร์เฟซเอาต์พุตตรงกลาง

///

BT50

BT50

ฟีด

X-Axis FEED guideway Type

///

รางกล่อง/รางเชิงเส้น

ประเภทคู่มือป้อน Z-Axis

///

รางกล่อง

X, ช่วงฟีดตัดแกน Z

มิลลิเมตร/นาที

1000

X, Z-Axis TOOL Turret Rapid

เมตร/นาที

12/10

การเดินทางแนวนอน x-Axis

มม. มม.

-50 ~ 850

การเดินทางแนวตั้งแนวแกน Z

มม. มม.

1000

X, แรงบิดมอเตอร์ฟีดแกน Z

NM NM.

37/25

ครอสบีม

เดินทางข้ามลำแสงแนวตั้ง

มม. มม.

600

ระยะการจัดทำดัชนีลำแสงไขว้

มม. มม.

200

Crossbeam การจัดทำดัชนีขั้นตอน

///

4.

แกนหมุนมิลลิ่ง

กำลังมอเตอร์แกนหมุน

กิโลวัตต์กิโลวัตต์

///

S1 = 31,S2 = 37

ความเร็วแกนหมุน

R/Min

///

10 ~ 2000

มิลลิ่งแกนหมุนรูเรียว

///

///

BT50

แรงบิดแกนหมุนสูงสุด

N · m

///

1200

ความถูกต้องของ

ความถูกต้องของตำแหน่ง (x/z)

มม. มม.

0.02

ความสามารถในการทำซ้ำได้ (x/z)

มม. มม.

0.01

อื่นๆอีกมากมาย

ระบบซีเอ็นซี

///

ซีเมนส์ของ

กำลังเครื่องทั้งหมด

KVA ตัวนอก

75นิ้ว75นิ้ว

85นิ้ว

ความจุถังน้ำหล่อเย็น

L L ค่ะ

600

รอยเท้าเครื่อง (L × W)

มม. มม.

5550 × 3750

ความสูงของเครื่อง

มม. มม.

4650

6450

น้ำหนักเครื่อง (ประมาณ)

ทีเชิร์ต

21นิ้ว

25.
