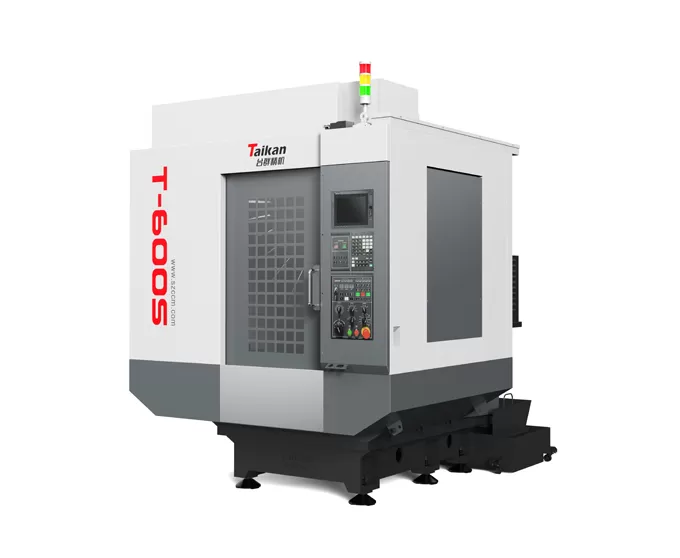

T-600S ศูนย์เครื่องจักรกลดุมล้อความเร็วสูงและมีประสิทธิภาพสูง

การเดินทางการเดินทาง

โต๊ะเดินทาง (แกน x)

มม. มม.

600

การเดินทางอาน (แกน Y)

มม. มม.

400

Headstock TRAVEL (แกน Z)

มม. มม.

320

ระยะห่างจากจมูกแกนหมุนไปยังพื้นผิวโต๊ะ

มม. มม.

140-460

ระยะห่างจากศูนย์กลางแกนหมุนไปยังพื้นผิวคู่มือคอลัมน์

มม. มม.

445

โต๊ะสำหรับโต๊ะ

ตารางขนาด

มม. มม.

700*400

แม็กซ์โหลด

กิโลกรัมและน้ำหนัก

250

T-Slot (จำนวนช่อง-ความกว้างของช่อง * ระยะห่าง)

มม. มม.

3-18*125

แกนหมุน

กำลังมอเตอร์ (พิกัด/เวลาสั้น)

กิโลวัตต์กิโลวัตต์

3.7/5.5

แรงบิดมอเตอร์ (จัดอันดับ/เวลาสั้น)

N.m ค่ะ

14.1/21

ความเร็วของมอเตอร์แกนหมุน

รอบต่อนาที

20-24000

แกนหมุนเรียว

///

BT30

ความเร็วความเร็วสูง

ช่วงความเร็วฟีดตัด

มิลลิเมตร/นาที

1-15000

X/y/z Axis Rapid traverse SPEED

เมตร/นาที

48/48/48

ความถูกต้องของ

ความถูกต้องของตำแหน่ง (x/y/z)

มม. มม.

0.006

Gb/t 18400.4 (การเดินทางเต็มรูปแบบ)

ความสามารถในการทำซ้ำได้ (x/y/z)

มม. มม.

0.004

นิตยสารเครื่องมือ

ความจุที่เก็บเครื่องมือ

ชิ้นต่อชิ้น

21นิ้ว

แม็กซ์น้ำหนักเครื่องมือ

กิโลกรัมและน้ำหนัก

3.

แม็กซ์ความยาวของเครื่องมือ

มม. มม.

300

แม็กซ์เส้นผ่าศูนย์กลางเครื่องมือ (เต็ม/ที่อยู่ติดกันที่ว่างเปล่า)

มม. มม.

Ф60/Ф80

อื่นๆอีกมากมาย

ระบบซีเอ็นซี

มิตซูบิชิ M80VA

แหล่งอากาศ

การไหลของน้ำ

L/Min

≥ 200(ANR)

เครื่องอัดอากาศ

MPa MPa

0.6-0.8

ความจุของอุปกรณ์

KVA ตัวนอก

15นิ้ว

L L ค่ะ

145

ขนาดเครื่อง

มม. มม.

1800*2480*2330

สอดคล้องกับแกน x * Y * Z

น้ำหนัก (โดยประมาณ)

กิโลกรัมและน้ำหนัก

2830
