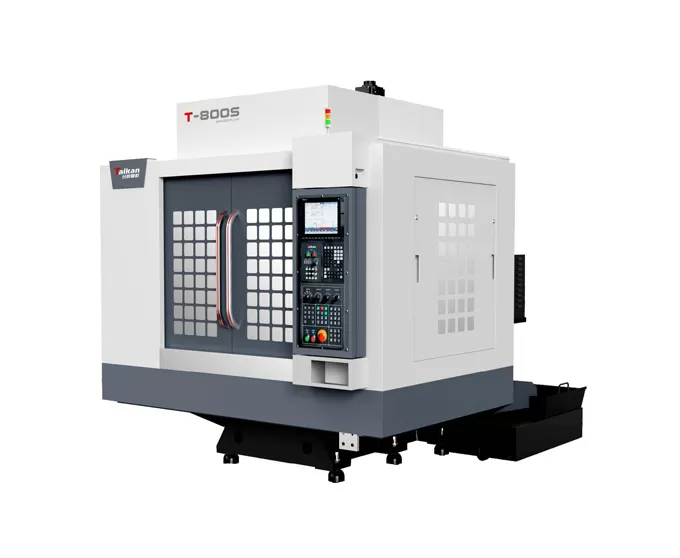

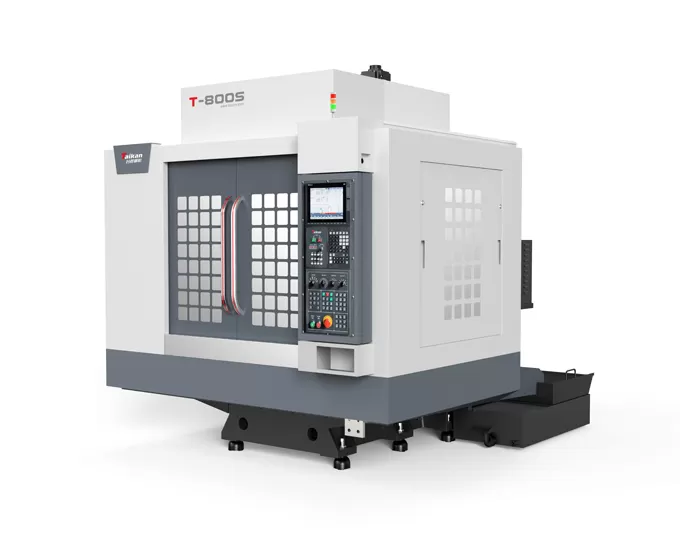

HT-800S เครื่องจักรกลศูนย์กลางการตัดเฉือนล้อความเร็วสูงและประสิทธิภาพสูง

ระยะเคลื่อนที่

ระยะเคลื่อนที่โต๊ะ (แกน X)

mm

800

ระยะเคลื่อนที่แท่นเลื่อน (แกน Y)

mm

500

ระยะเคลื่อนที่หัวสปินเดิล (แกน Z)

mm

450

ระยะจากปลายสปินเดิลถึงพื้นผิวโต๊ะ

mm

125～575

ระยะจากศูนย์กลางสปินเดิลถึงผิวรางนำเสา

mm

569

โต๊ะ

ขนาดโต๊ะ

mm

1000*500

น้ำหนักบรรทุกสูงสุด

kg

400

ร่องตัว T (จำนวนร่อง - ความกว้างร่อง * ระยะห่าง)

mm

5-18*100

สปินเดิล

กำลังมอเตอร์ (พิกัด/ช่วงสั้น)

kW

3.7/5.5

แรงบิดมอเตอร์ (พิกัด/ช่วงสั้น)

N.m

14.1/21

ความเร็วรอบมอเตอร์สปินเดิล

rpm

20-20000

ขนาดรูเรียวสปินเดิล

/

BT30

ความเร็ว

ช่วงความเร็วป้อนตัด

มม./นาที

1-15000

ความเร็วเคลื่อนที่เร็วแกน X/Y/Z

ม./นาที

48/48/48

ความแม่นยำ

ความแม่นยำตำแหน่ง (X/Y/Z)

mm

0.01

GB/T 18400.4 (ระยะเคลื่อนที่เต็ม)

ความสามารถในการทำซ้ำ (X/Y/Z)

mm

0.006

แม็กกาซีนเครื่องมือ

ความจุเก็บเครื่องมือ

pcs

21

น้ำหนักเครื่องมือสูงสุด

kg

3

ความยาวเครื่องมือสูงสุด

mm

300

เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (เต็ม/ช่องว่างติดกัน)

mm

Ф60/Ф80

อื่นๆ

ระบบ CNC

Mitsubishi M80VB

แหล่งลม

Flow

ลิตร/นาที

≥200 (ANR)

แรงดันลม

MPa

0.6-0.8

ความจุอุปกรณ์

kVA

15

ความจุถังน้ำหล่อเย็นสูงสุด

ลิตร

300

ขนาดเครื่อง

mm

2220*3000*2850

ตามแกน X*Y*Z

น้ำหนัก (ประมาณ)

kg

4200
