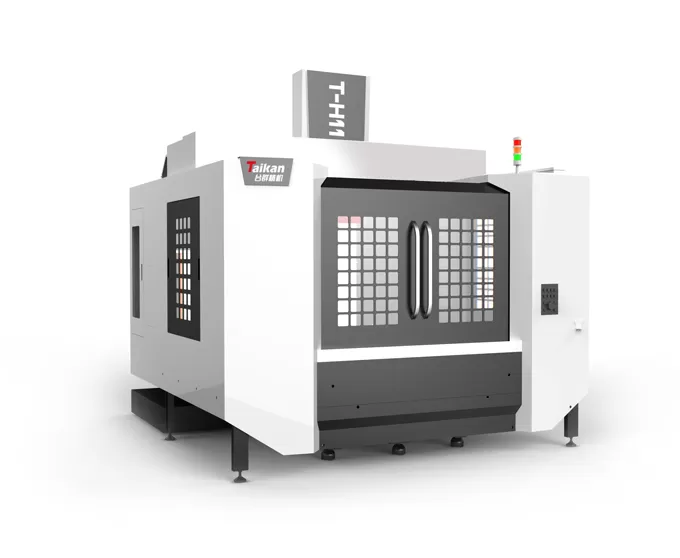

Name: HT-H11 เครื่องแมชชีนนิ่งเซ็นเตอร์แนวนอน
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

คุณลักษณะของเครื่องแมชชีนนิ่งเซ็นเตอร์แนวนอน HT-H11

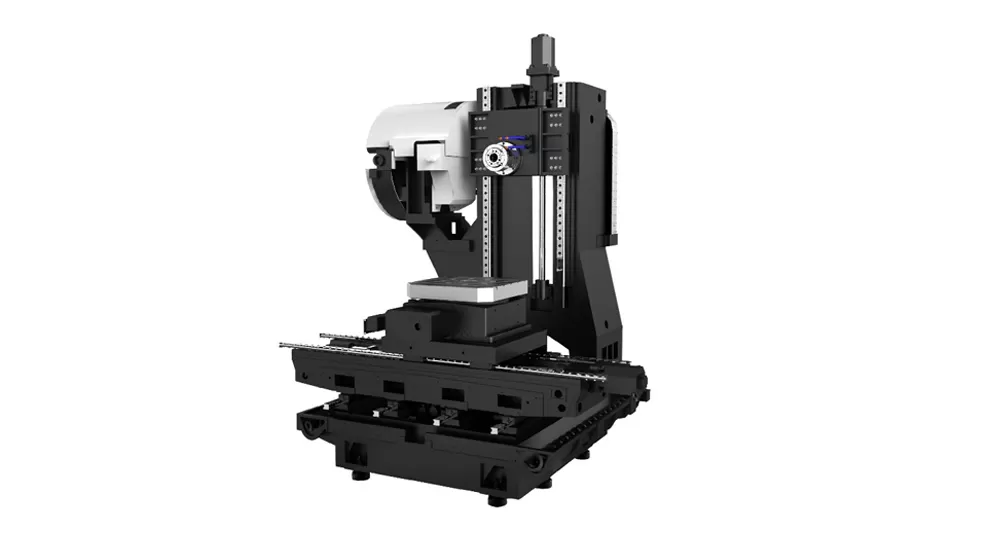

โครงสร้างเครื่อง

เครื่องมีตารางสไลด์ข้ามและโครงสร้างคอลัมน์คงที่ มันเป็นอุปกรณ์ที่มีขนาดใหญ่, ฐานที่มั่นคงและความแข็งแกร่งสูง, คอลัมน์ขนาดใหญ่ช่วง ส่วนประกอบสำคัญทำจากวัสดุเหล็กหล่อที่มีความแข็งแรงสูงเพื่อเพิ่มความทนทานและความมั่นคง

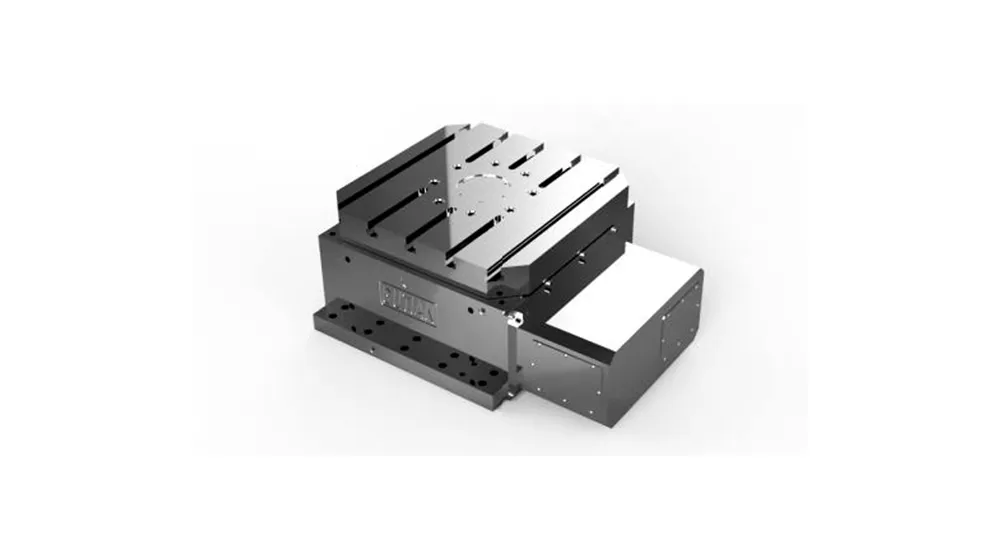

โต๊ะหมุน CNC แบบลูกเบี้ยว

การจัดทำดัชนีน้อยที่สุด: ตารางหมุนมีการจัดทำดัชนีขั้นต่ำ0.001 °
ความแม่นยำและความเร็วสูง: โต๊ะหมุน CNC แบบลูกเบี้ยวใช้พื้นผิวการขับขี่ความเร็วคงที่ของลูกเบี้ยวและการติดต่อกลิ้งก่อนโหลดระหว่างพื้นผิวลูกเบี้ยวและแบริ่งเข็มบนป้อมปืน, มั่นใจได้ถึงความแม่นยำสูงความเร็วสูงฟันเฟืองเป็นศูนย์และความสามารถในการจัดการกับงานหนัก

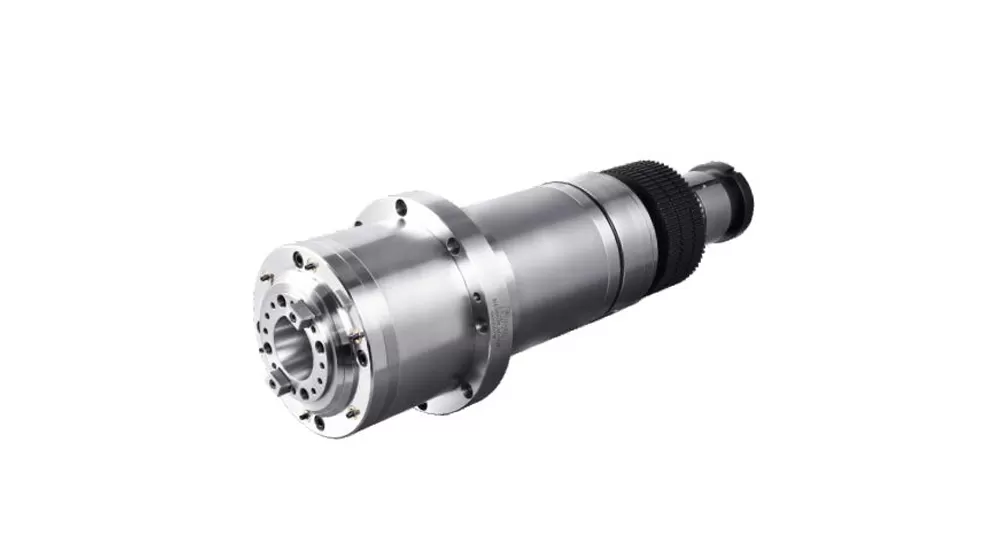

BT40-12000rpm ชุดแกนหมุนของไดรฟ์ตรง

ระบบระบายความร้อนด้วยน้ำมัน: ติดตั้งระบบระบายความร้อนด้วยน้ำมันเพื่อป้องกันการเสียรูปจากความร้อนของแกนหมุนเพื่อให้มั่นใจถึงประสิทธิภาพที่สม่ำเสมอ
การออกแบบจมูกแบบเขาวงกต: มีจมูกแบบเขาวงกตพร้อมฟังก์ชั่นป้องกันม่านอากาศเพื่อป้องกันการบุกรุกของน้ำหล่อเย็นช่วยเพิ่มความทนทานและความแม่นยำของแกนหมุน

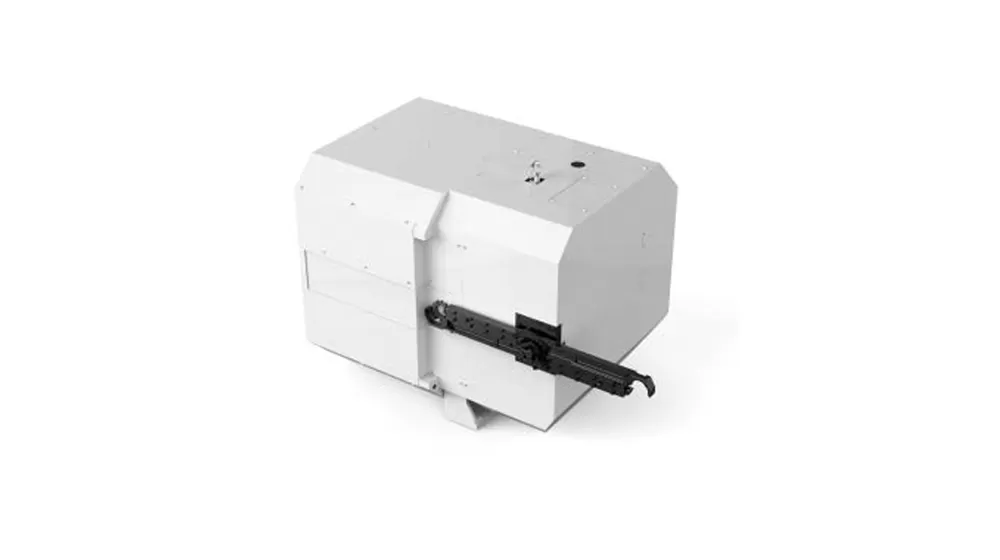

นิตยสารเครื่องมือดิสก์24T

การควบคุมตัวเข้ารหัสมุม: ใช้ตัวเข้ารหัสมุมเพื่อควบคุมการดำเนินการเปลี่ยนเครื่องมือเพื่อให้มั่นใจว่าสัญญาณที่เสถียรและเชื่อถือได้สำหรับการเปลี่ยนแปลงเครื่องมือที่ราบรื่นและแม่นยำ
กลไกที่ขับเคลื่อนด้วยลูกเบี้ยว: นิตยสารเครื่องมือที่ขับเคลื่อนด้วยลูกเบี้ยวรับประกันการหมุนที่มีความแม่นยำสูงทำให้มั่นใจได้ว่าการทำงานที่ราบรื่นแม้จะมีเครื่องมือสำหรับงานหนัก
การออกแบบที่ปิดสนิท: โครงสร้างที่ปิดสนิทช่วยป้องกันไม่ให้แผ่นเหล็กกลึงกระเด็นลงบนนิตยสารเครื่องมือปกป้องเครื่องมือและรักษาความแม่นยำในการตัดเฉือนในขณะที่เพิ่มความเสถียรโดยรวม

การประยุกต์ใช้ศูนย์เครื่องจักรกลแนวราบ HT-H11

เครื่องมือกลนี้เหมาะสำหรับการแปรรูปชิ้นส่วนที่ซับซ้อนหลายประเภทในชุดการผลิตขนาดเล็กถึงกลาง เช่น ชิ้นส่วนรูปทรงกล่องขนาดเล็กถึงกลาง แผ่น จาน วาล์ว ตัวเรือน และแม่พิมพ์ มีการใช้กันอย่างแพร่หลายในอุตสาหกรรม เช่น ชิ้นส่วนที่มีความแม่นยำ ผลิตภัณฑ์ 5G อุปกรณ์ฮาร์ดแวร์ ชิ้นส่วนยานยนต์ และอุปกรณ์การแพทย์

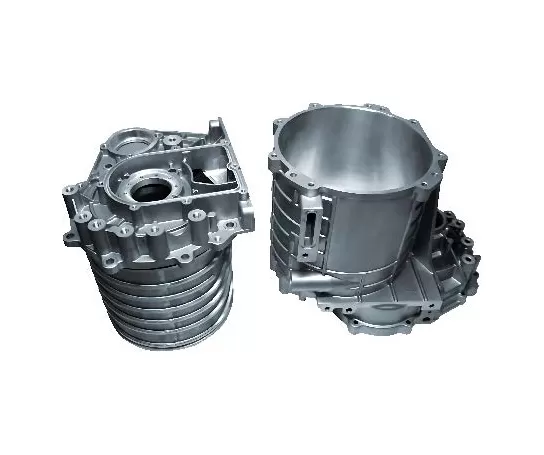

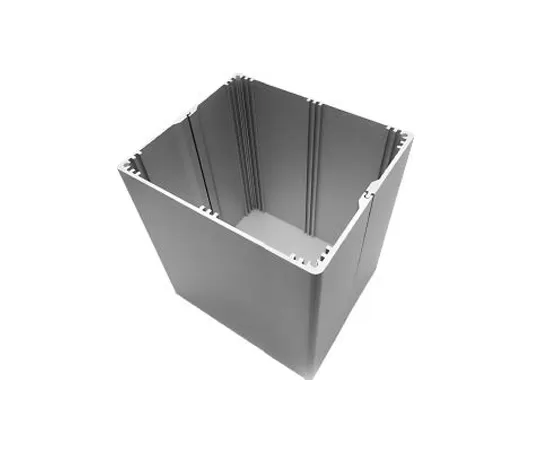

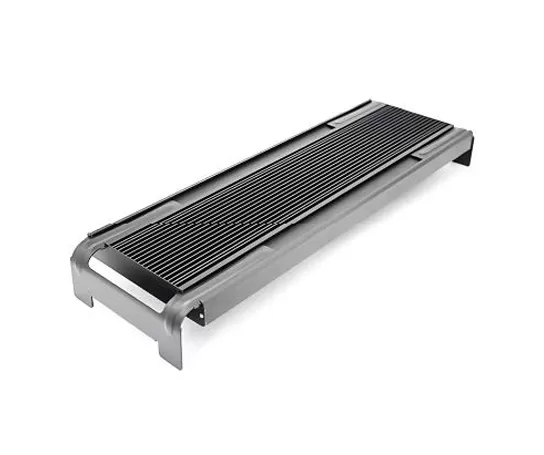

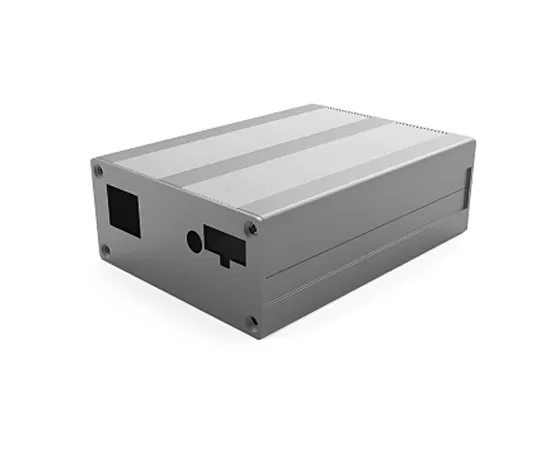

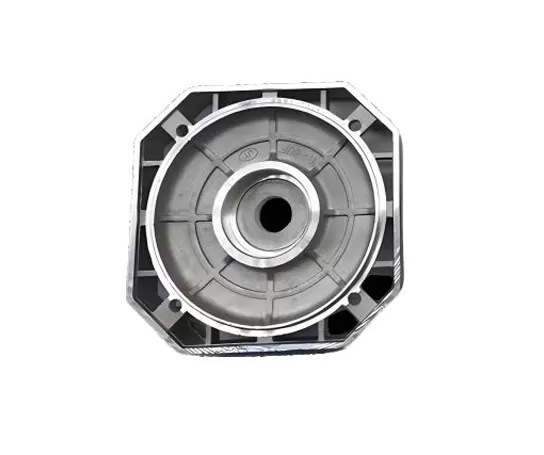

ตัวอย่างชิ้นงาน1

ตัวอย่างชิ้นงาน2

ตัวอย่างชิ้นงาน3

ตัวอย่างชิ้นงาน4

ตัวอย่างชิ้นงาน5

ข้อมูลจำเพาะของเครื่องแมชชีนนิ่งเซ็นเตอร์แนวนอน HT-H11

Name		Unit	HT-H11	หมายเหตุ
ระยะการเคลื่อนที่	ระยะเคลื่อนที่ของโต๊ะ (แกน X)	mm	1100	ซ้ายและขวา
	ระยะเคลื่อนที่ของแซดเดิล (แกน Z)	mm	650	หน้าและหลัง
	ระยะเคลื่อนที่ของหัวสปินเดิล (แกน Y)	mm	600	ขึ้นและลง
	ระยะจากปลายสปินเดิลถึงศูนย์กลางโต๊ะ	mm	175～825
	ระยะจากศูนย์กลางสปินเดิลถึงพื้นผิวโต๊ะ	mm	20～620
	เส้นผ่านศูนย์กลางสูงสุดในการหมุนของชิ้นงาน	mm	1200
	ความสูงสูงสุดที่ยอมรับได้ของชิ้นงาน	mm	720	พื้นผิวงาน
โต๊ะ	ขนาดโต๊ะ	mm	500*500
	น้ำหนักบรรทุกสูงสุด	Kg	500
	ร่องรูปตัว T (จำนวนร่อง - ความกว้างร่อง * ระยะห่าง)	mm	5-18*100
	รูจัดศูนย์กลาง	mm	Φ100H7
	ความแม่นยำในการแบ่ง	arc.sec	±15
	ความแม่นยำในการทำซ้ำ	arc.sec	±8
	แรงดันล็อค	กก./ซม.²	35
	ความเร็วสูงสุด	rpm	40
	หน่วยแบ่งต่ำสุด	องศา (°)	0.001
สปินเดิล	กำลังมอเตอร์ (พิกัด/ระยะสั้น)	kw	7.5/11
	แรงบิดมอเตอร์ (พิกัด/ระยะสั้น)	N.m	35.8/95.5
	ความเร็ว	รอบ/นาที	12000 (การเชื่อมต่อตรง)
	เส้นผ่านศูนย์กลางสปินเดิล	mm	φ150
	ข้อมูลจำเพาะด้ามจับเครื่องมือ		BT40
	ข้อมูลจำเพาะหมุดดึง		P40T-I（MAS403）
ความเร็ว	ช่วงความเร็วป้อนตัด	มม./นาที	1-10000
ความเร็ว	ความเร็วเดินเร็วแกน X, Y, Z	ม./นาที	36
ความแม่นยำ	ความแม่นยำในการวางตำแหน่ง (X/Y/Z)	mm	0.01	GB/T 18400.4 (ระยะเคลื่อนที่เต็ม)
ความแม่นยำ	ความแม่นยำในการวางตำแหน่งซ้ำ (X/Y/Z)	mm	0.007
แม็กกาซีนเครื่องมือ	ความจุแม็กกาซีนเครื่องมือ	T	24

ข้อมูลในหน้านี้มีไว้เพื่อการอ้างอิงเท่านั้น ข้อมูลจำเพาะและรายละเอียดอาจเปลี่ยนแปลงได้เนื่องจากการอัพเกรดหรือปรับปรุงผลิตภัณฑ์ หากต้องการข้อมูลเพิ่มเติม กรุณาติดต่อเรา
