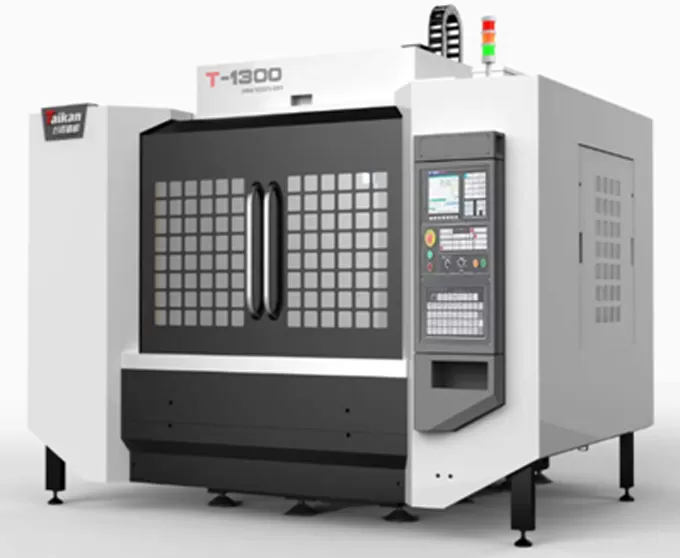

HT-1300 ศูนย์เครื่องจักรกลเจาะและกัดความเร็วสูงและความแม่นยำสูง

ระยะเคลื่อนที่

ระยะเคลื่อนที่ของโต๊ะ (แกน X)

mm

1300

ระยะเคลื่อนที่ของแคร่ (แกน Y)

mm

650

ระยะเคลื่อนที่ของหัวจับ (แกน Z)

mm

410

ระยะจากปลายสปินเดิลถึงผิวโต๊ะ

mm

125-535

ระยะจากศูนย์กลางสปินเดิลถึงผิวรางเสา

mm

727

โต๊ะทำงาน

ขนาดโต๊ะ

mm

1300*650

น้ำหนักบรรทุกสูงสุด

kg

600

ร่อง T (จำนวนร่อง - ความกว้างร่อง * ระยะห่าง)

mm

5-18*125

สปินเดิล

กำลังมอเตอร์ (พิกัด/ระยะสั้น)

kW

3.7/5.5

แรงบิดมอเตอร์ (พิกัด/ระยะสั้น)

N.m

14.1/21

ความเร็วรอบมอเตอร์สปินเดิล

rpm

20-20000

เทเปอร์สปินเดิล

/

BT30

ความเร็ว

ช่วงความเร็วป้อนตัด

มม./นาที

1-15000

ความเร็วเดินเร็วแกน X/Y/Z

ม./นาที

36/36/36

ความแม่นยำ

ความแม่นยำในการวางตำแหน่ง (X/Y/Z)

mm

0.01

GB/T 18400.4 (ระยะเต็ม)

ความสามารถในการทำซ้ำ (X/Y/Z)

mm

0.006

แม็กกาซีนเครื่องมือ

ความจุเก็บเครื่องมือ

pcs

21

น้ำหนักเครื่องมือสูงสุด

kg

3

ความยาวเครื่องมือสูงสุด

mm

200

เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (เต็ม/ช่องว่างข้างเคียง)

mm

Ф60/Ф80

อื่นๆ

ระบบ CNC

/

Mitsubishi M80VB

แหล่งจ่ายลม

Flow

ลิตร/นาที

≥200 (ANR)

ความดันลม

MPa

0.6-0.8

ความจุอุปกรณ์

kVA

15

ความจุถังน้ำหล่อเย็นสูงสุด

ลิตร

330

ขนาดเครื่อง

mm

2960*3400*2710

ตามแกน X*Y*Z

น้ำหนัก (โดยประมาณ)

kg

5500
