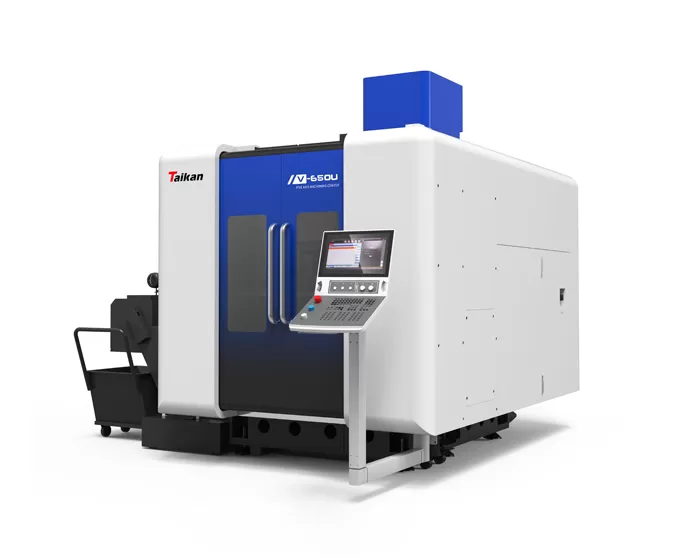

V-650U ศูนย์เครื่องจักรกลแนวตั้ง5แกน

การเดินทางการเดินทาง

การเดินทาง x/y/z

มม. มม.

650/800/500

ช่วงการหมุนแกน

°

± 120

ช่วงการหมุนแกน C

°

360

ระยะห่างจากจมูกแกนหมุนไปยังพื้นผิวโต๊ะทำงาน

มม. มม.

150-650

โต๊ะสำหรับโต๊ะ

ตารางขนาด

มม. มม.

Φ650x530

แม็กซ์โหลด

กิโลกรัมและน้ำหนัก

500

T-Slot (จำนวนช่อง-ความกว้างของช่อง * ระยะห่าง)

มม. มม.

7-18*65

ความเร็วความเร็วสูง

X/y/z Axis Rapid traverse SPEED

มิลลิเมตร/นาที

36000

แกน a/c ความเร็วในการหมุนการเคลื่อนที่อย่างรวดเร็ว

R/Min

50/50

ความถูกต้องของ

ความถูกต้องของตำแหน่งแกน x/y/z

มม. มม.

0.006/0.006/0.006

ความแม่นยำในการทำซ้ำแกน x/y/z

มม. มม.

0.004/0.004/0.004

ความถูกต้องของตำแหน่งแกน a/c

วินาทีวินาที

5/5

ความแม่นยำในการทำซ้ำแกน a/c

วินาทีวินาที

3/3

แกนหมุน

กำลังมอเตอร์แกนหมุน (S1/S6)

กิโลวัตต์กิโลวัตต์

30/35 4

แรงบิดมอเตอร์แกนหมุน (S1/S6)

NM NM.

72/85

ความเร็วแกนหมุน

R/Min

0 ~ 18000

ข้อมูลจำเพาะของผู้ถือเครื่องมือ

///

A63 HSK

นิตยสารเครื่องมือ

โครงสร้างนิตยสารเครื่องมือ

///

นิตยสารห่วงโซ่แขน

ความจุนิตยสารเครื่องมือ

ทีเชิร์ต

40 40ค่ะ

แม็กซ์น้ำหนักเครื่องมือ

กิโลกรัมและน้ำหนัก

8นิ้ว8นิ้ว

แม็กซ์ความยาวของเครื่องมือ

มม. มม.

300

แม็กซ์เส้นผ่าศูนย์กลาง (เต็ม/ที่อยู่ติดกันที่ว่างเปล่า)

มม. มม.

Φ80/φ150

อื่นๆอีกมากมาย

ระบบซีเอ็นซี

///

Siemens sinumerik One

ความต้องการความดันแหล่งอากาศ

MPa MPa

0.6 ~ 0.8

ความจุไฟฟ้าทั้งหมด

กิโลวัตต์กิโลวัตต์

68สำหรับกลางคืน

ขนาดเครื่อง (ยาว * กว้าง * สูง)

มม. มม.

4300*3900*3300

น้ำหนักเครื่องหลัก (ประมาณ)

กิโลกรัมและน้ำหนัก

15000
