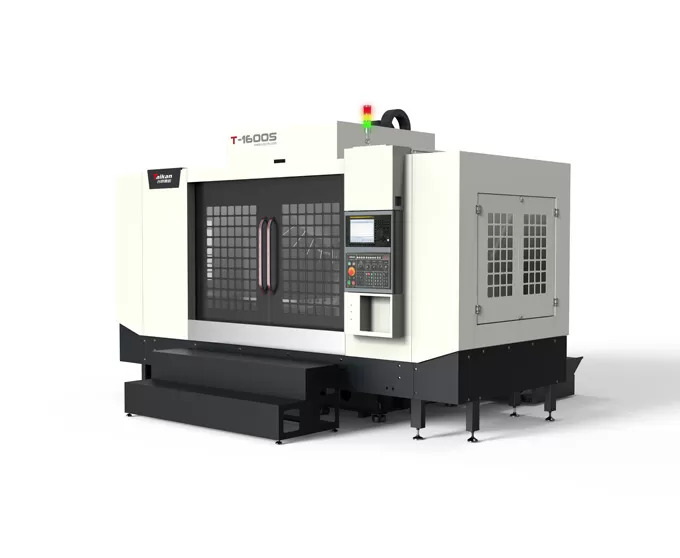

HT-1600S เครื่องจักรกลศูนย์กลางล้อความเร็วสูงและประสิทธิภาพสูง

ระยะเคลื่อนที่

ระยะเคลื่อนที่โต๊ะ (แกน X)

mm

1600

ระยะเคลื่อนที่แท่นเลื่อน (แกน Y)

mm

550

ระยะเคลื่อนที่หัวสปินเดิล (แกน Z)

mm

450

ระยะจากปลายสปินเดิลถึงผิวโต๊ะ

mm

100-550

ระยะจากศูนย์กลางสปินเดิลถึงผิวรางนำเสา

mm

632

โต๊ะ

ขนาดโต๊ะ

mm

1700*550

น้ำหนักบรรทุกสูงสุด

kg

500

ร่อง T (จำนวนร่อง - ความกว้างร่อง * ระยะห่าง)

mm

5-18*100

สปินเดิล

กำลังมอเตอร์ (พิกัด/ช่วงสั้น)

kW

3.7/5.5

แรงบิดมอเตอร์ (พิกัด/ช่วงสั้น)

N.m

14.1/21.0

ความเร็วมอเตอร์สปินเดิล

rpm

20-20000

รูเรียวสปินเดิล

/

BT30

ความเร็ว

ช่วงความเร็วป้อนตัด

มม./นาที

1-15000

ความเร็วเคลื่อนที่เร็วแกน X/Y/Z

ม./นาที

30/36/36

ความแม่นยำ

ความแม่นยำตําแหน่ง (X/Y/Z)

mm

0.015

GB/T 18400.4（Full travel）

ความสามารถในการทำซ้ำ (X/Y/Z)

mm

0.008

แม็กกาซีนเครื่องมือ

ความจุเก็บเครื่องมือ

pcs

21

น้ำหนักเครื่องมือสูงสุด

kg

3

ความยาวเครื่องมือสูงสุด

mm

250

เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (เต็ม / ร่องว่างข้างเคียง)

mm

Ф60/Ф80

อื่นๆ

ระบบ CNC

Mitsubishi M80VB

แหล่งลม

Flow

ลิตร/นาที

≥200（ANR）

แรงดันลม

MPa

0.6-0.8

ความจุอุปกรณ์

kVA

20

ความจุถังน้ำหล่อเย็นสูงสุด

ลิตร

400

ขนาดเครื่อง

mm

4150*3750 2950

ตามแกน X*Y*Z

น้ำหนัก (โดยประมาณ)

kg

6450
