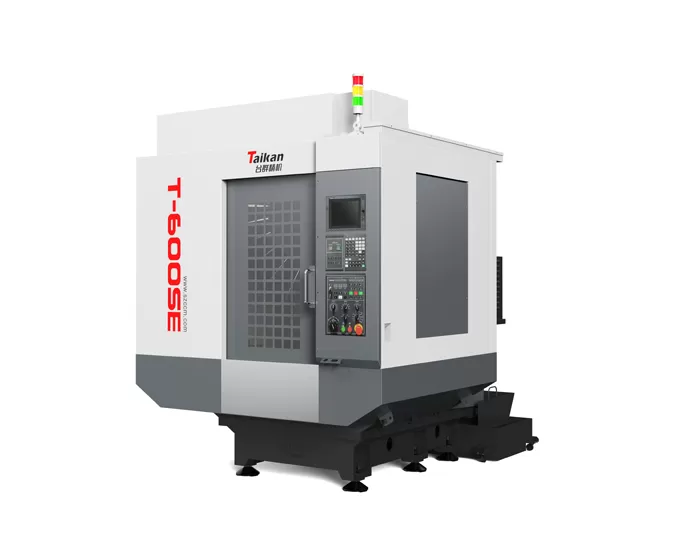

HT-600SE ศูนย์จักรกลล้อแม็กความเร็วสูงและประสิทธิภาพสูง

ระยะเคลื่อนที่

ระยะเคลื่อนที่โต๊ะ (แกน X)

mm

600

ระยะเคลื่อนที่ฐานเลื่อน (แกน Y)

mm

400

ระยะเคลื่อนที่หัวสปินเดิล (แกน Z)

mm

320

ระยะห่างจากปลายสปินเดิลถึงผิวโต๊ะ

mm

140-460

ระยะห่างจากศูนย์กลางสปินเดิลถึงผิวรางเลื่อนเสา

mm

445

โต๊ะงาน

ขนาดโต๊ะงาน

mm

700*400

น้ำหนักบรรทุกสูงสุด

kg

250

ร่อง T (จำนวนร่อง - ความกว้างร่อง * ระยะห่าง)

mm

3-18*125

สปินเดิล

กำลังมอเตอร์ (พิกัด/ช่วงสั้น)

kW

3.7/5.5

แรงบิดมอเตอร์ (พิกัด/ช่วงสั้น)

N.m

14.1/21

ความเร็วมอเตอร์สปินเดิล

rpm

20-20000

รูปกรวยสปินเดิล

/

BT30

ความเร็ว

ช่วงความเร็วป้อนตัด

มม./นาที

1-15000

ความเร็วเคลื่อนที่เร็วแกน X/Y/Z

ม./นาที

48/48/48

ความแม่นยำ

ความแม่นยำการวางตำแหน่ง (X/Y/Z)

mm

0.006

GB/T 18400.4（ระยะเคลื่อนที่ทั้งหมด）

ความสามารถในการทำซ้ำ (X/Y/Z)

mm

0.004

แม็กกาซีนเครื่องมือ

ความจุเก็บเครื่องมือ

pcs

21

น้ำหนักเครื่องมือสูงสุด

kg

3

ความยาวเครื่องมือสูงสุด

mm

300

เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (เต็ม / ช่องว่างข้างเคียง)

mm

Ф60/Ф80

อื่นๆ

ระบบซีเอ็นซี

Mitsubishi M80VB

แหล่งจ่ายลม

Flow

ลิตร/นาที

≥200（ANR）

แรงดันลม

MPa

0.6-0.8

ความจุอุปกรณ์

kVA

15

ความจุถังน้ำหล่อเย็นสูงสุด

ลิตร

145

ขนาดเครื่อง

mm

1800*2480*2330

สอดคล้องกับแกน X*Y*Z

น้ำหนัก (โดยประมาณ)

kg

2830
