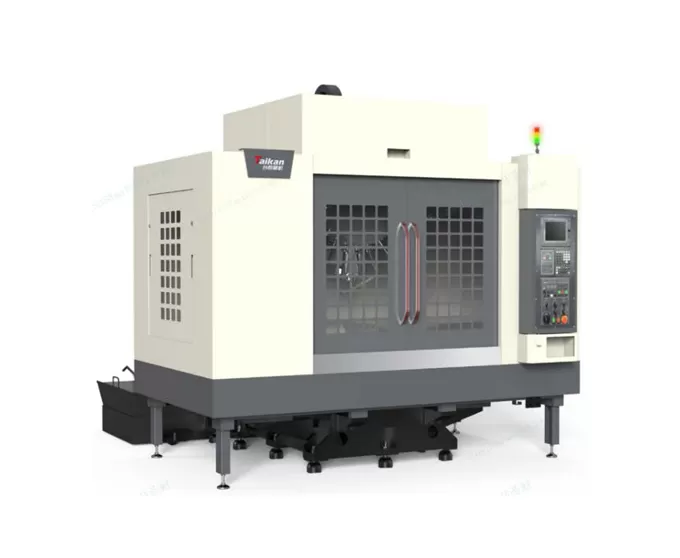

HT-1300S ศูนย์กลึงดุมล้อความเร็วสูงประสิทธิภาพสูง

ระยะเคลื่อนที่

ระยะเคลื่อนที่โต๊ะ (แกน X)

mm

1300

ระยะเคลื่อนที่แท่นเลื่อน (แกน Y)

mm

550

ระยะเคลื่อนที่หัวเครื่อง (แกน Z)

mm

450

ระยะจากปลายสปินเดิลถึงพื้นโต๊ะ

mm

125~575

ระยะจากศูนย์กลางสปินเดิลถึงผิวรางนำเสา

mm

632

โต๊ะงาน

ขนาดโต๊ะ

mm

1300*550

น้ำหนักงานสูงสุด

kg

500

ร่องตัว T (จำนวนร่อง - ความกว้างร่อง * ระยะห่าง)

mm

5-18*100

สปินเดิล

กำลังมอเตอร์ (พิกัด/ช่วงสั้น)

kW

3.7/5.5

แรงบิดมอเตอร์ (พิกัด/ช่วงสั้น)

N.m

14.1/21

ความเร็วรอบมอเตอร์สปินเดิล

rpm

20-20000

เทเปอร์สปินเดิล

/

BT30

ความเร็วรอบ

ช่วงอัตราการป้อนตัด

mm/min

1-15000

ความเร็วเคลื่อนที่เร็วแกน X/Y/Z

m/min

36/36/36

ความแม่นยำ

ความแม่นยำตำแหน่ง (X/Y/Z)

mm

0.01

GB/T 18400.4 (ระยะเคลื่อนที่ทั้งหมด)

ความสามารถในการทำซ้ำ (X/Y/Z)

mm

0.006

แม็กกาซีนเครื่องมือ

ความจุเก็บเครื่องมือ

pcs

21

น้ำหนักเครื่องมือสูงสุด

kg

3

ความยาวเครื่องมือสูงสุด

mm

250

เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (เต็ม/ข้างเคียงว่าง)

mm

Ф60/Ф80

อื่นๆ

ระบบ CNC

Mitsubishi M80VB

แหล่งลม

Flow

L/min

≥200（ANR）

แรงดันลม

MPa

0.6-0.8

ความจุอุปกรณ์

kVA

15

ความจุถังน้ำหล่อเย็นสูงสุด

L

330

ขนาดเครื่อง

mm

2850*3300*2850

ตามแกน X*Y*Z

น้ำหนัก (ประมาณ)

kg

5000
