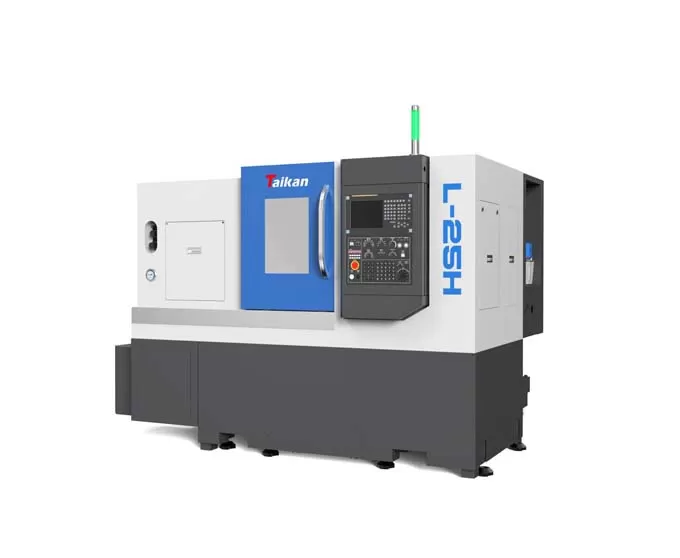

HL-25H เครื่องกลึงแนวนอนซีเอ็นซีความแม่นยำสูง

ช่วงการกลึง

เส้นผ่านศูนย์กลางแกว่งสูงสุดบนแท่น

mm

φ500

เส้นผ่านศูนย์กลางการกลึงสูงสุด (เพลา/จาน)

mm

φ200/φ250

ความยาวการกลึงสูงสุด

mm

450

เส้นผ่านศูนย์กลางแท่งวัสดุสูงสุด

mm

φ45

ระยะเคลื่อนที่

ระยะเคลื่อนที่แกน X

mm

140

กำลังมอเตอร์แกน X/แรงบิดหยุดนิ่ง

kw/Nm

1.8/11

ระยะเคลื่อนที่แกน Z

mm

500

กำลังมอเตอร์แกน Z/แรงบิดหยุดนิ่ง

kw/Nm

1.8/11

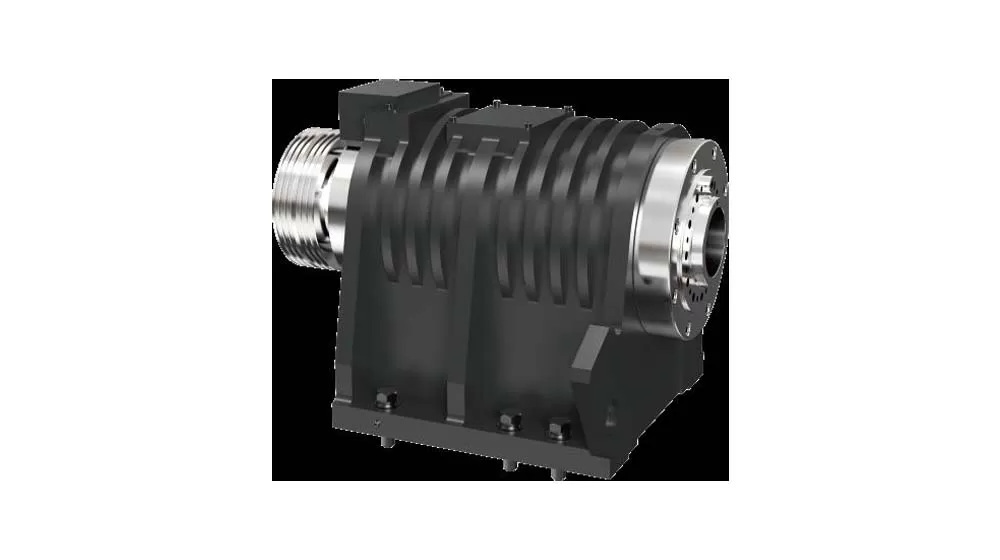

สปินเดิล

กำลังขับ (S1/S6)

kw

7.5/11

รูปแบบปลายสปินเดิล

A2-5

ความเร็วสปินเดิล

r/min

0-6000

เส้นผ่านศูนย์กลางรูทะลุสปินเดิล

mm

φ57

หัวจับ

หัวจับสามจับไฮดรอลิก

inch

6

กลวง

แท่นท้าย

เส้นผ่านศูนย์กลางปลอกแท่นท้าย/ระยะเคลื่อนที่

mm

φ70/100

อุปกรณ์เสริม

เทเปอร์รูปลอกแท่นท้าย

มอร์ส

มอร์ส 4#

ไลฟ์ท็อป

ความเร็ว

ความเร็วเคลื่อนที่เร็ว (แกน X)

ม./นาที

30

ความเร็วเคลื่อนที่เร็ว (แกน Z)

ม./นาที

30

ความเร็วป้อนตัด

มม./นาที

1~8000

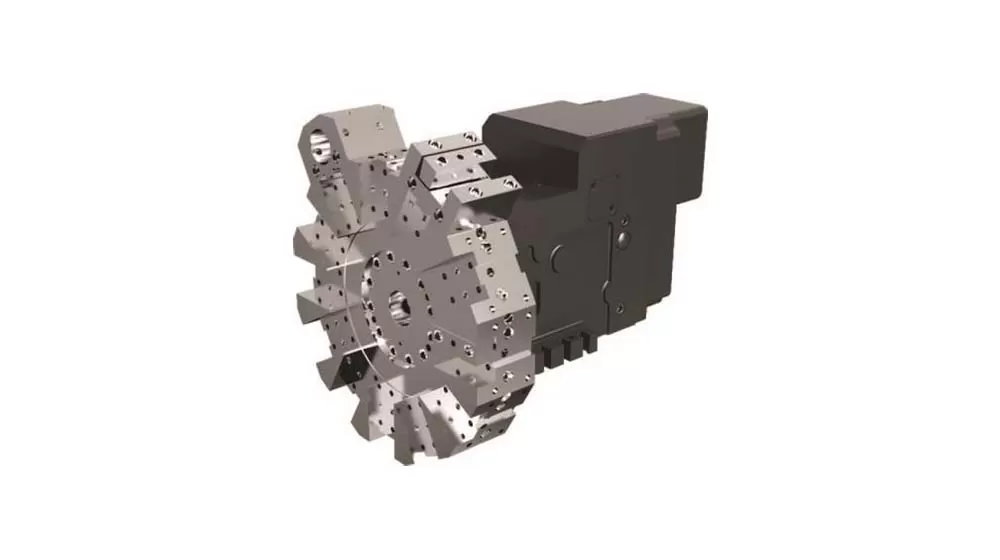

ที่จับเครื่องมือ

ความจุเครื่องมือ

T

12

เวลาเปลี่ยนตำแหน่งเครื่องมือ

วินาที/ตำแหน่ง

0.5

ขนาดตัวเครื่องมือ

mm

25´25

เส้นผ่านศูนย์กลางเครื่องมือคว้านสูงสุด

mm

40

ความแม่นยำ

ความแม่นยำตำแหน่ง (แกน X)

mm

0.006

ความแม่นยำตำแหน่ง (แกน Z)

mm

0.008

ความสามารถในการทำซ้ำ (แกน X)

mm

0.004

ความสามารถในการทำซ้ำ (แกน Z)

mm

0.004

อื่นๆ

ความจุอุปกรณ์

kVA

12

ความจุถังน้ำหล่อเย็น

L

150

ขนาดเครื่อง

mm

2500*1700*1680

ถังน้ำหล่อเย็นแบบกำจัดเศษด้วยมือ

น้ำหนัก (โดยประมาณ)

kg

3400
