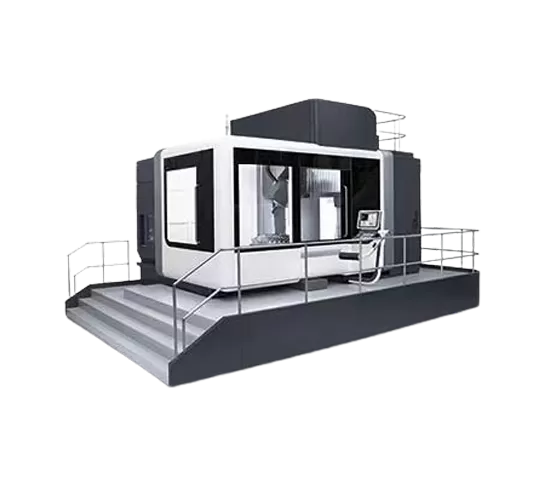

FH210P ศูนย์กัดและกลึง5แกน

การเดินทางแกน x/y/z

2100 × 2100 × 1300มม.

ระยะห่างจากหัวกัดแนวนอน

จุดศูนย์กลางไปยังโต๊ะทำงาน

130 ~ 1430มม.

ความเร็วโต๊ะหมุน

30รอบต่อนาที

ขนาดโต๊ะทำงาน

Φ1800mm

โหลดตารางสูงสุด

มิลลิ่ง8000กก.

หัวกัดแบบสวิง (แกน B)

มาตรฐานมาตรฐานมาตรฐาน

ช่วงสวิง (0 = แนวตั้ง/180 = ระดับ)

-15 ° ~ + 180 °

ความเร็วสูงสุดแกน B

50รอบต่อนาที

ระยะห่างจากจมูกแกนแนวตั้งไปยังโต๊ะ

236 ~ 1536มม.

แกนหมุนไฟฟ้าความเร็วสูงสุด

10000รอบต่อนาที

กำลังไฟ (S1-100 %/40% DC)

48/71kW

แรงบิด (S1-100 %/40% DC)

300/452Nm

แกนหมุนเรียว

1:10เทเปอร์

เครื่องมืออินเตอร์เฟซ

HSK100A

ความจุนิตยสารเครื่องมือ

40T ค่ะ

แม็กซ์เส้นผ่าศูนย์กลางเครื่องมือ/ความยาว/น้ำหนัก

Φ135mm/300มม./12กก.

เวลาเปลี่ยนเครื่องมือ (เครื่องมือเป็นเครื่องมือ)

4S ค่ะ

เจาะ (ปกติเหล็กคาร์บอนปานกลาง)

Φ50mm

แตะ (ปกติเหล็กคาร์บอนปานกลาง)

M40

การเคลื่อนที่อย่างรวดเร็ว

40ม./นาที

ความถูกต้องของตำแหน่ง x/y/z

0.012มม.

ความถูกต้องของตำแหน่ง x/y/z ซ้ำ

0.01มม.
