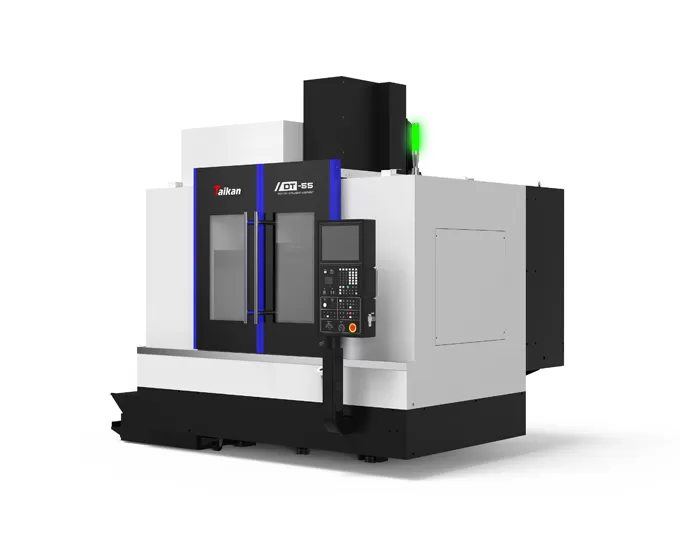

ศูนย์เครื่องจักรกลแนวตั้งความแม่นยำสูง DT55

การเดินทางการเดินทาง

โต๊ะเดินทาง (แกน x)

มม. มม.

1050

การเดินทางอาน (แกน Y)

มม. มม.

550

แกนหมุนเดินทาง (แกน Z)

มม. มม.

550

ระยะห่างจากจมูกแกนหมุนไปยังพื้นผิวโต๊ะ

มม. มม.

120-670

พื้นผิวแกนหมุนระยะทางไปยังคอลัมน์

มม. มม.

650

โต๊ะสำหรับโต๊ะ

ตารางขนาด

มม. มม.

1200*500

โหลดตาราง

กิโลกรัมและน้ำหนัก

800

T-SLOT (จำนวน-ความกว้าง * พื้นที่)

มม. มม.

5-18*100

แกนหมุน

มอเตอร์ไฟฟ้า (S1/S6)

กิโลวัตต์กิโลวัตต์

11/18 5

แรงบิดมอเตอร์ (S1/S6) (พิกัด/เวลาสั้น)

N.m ค่ะ

52.5/118

ความเร็วโรตารี่

R/Min

50 ~ 12000 (โดยตรง)

เส้นผ่านศูนย์กลางแกนหมุน

มม. มม.

Ф150

แกนหมุนเทป

///

BBT40

ไดรฟ์สำหรับขับรถ

กำลังมอเตอร์ X/Y/Z

กิโลวัตต์กิโลวัตต์

3.0/3.0/3.0

ความเร็วความเร็วสูง

ความเร็วอย่างรวดเร็วของแกน x/y/z

เมตร/นาที

48/48/48

ความถูกต้องของ

ความถูกต้องของตำแหน่ง (x/y/z)

มม. มม.

0.006/0.006/0.006

วีดี3441

ความสามารถในการทำซ้ำได้ (x/y/z)

มม. มม.

0.004/0.004/0.004

นิตยสารเครื่องมือ

ความจุของเครื่องมือ

ทีเชิร์ต

30-30

แม็กซ์น้ำหนัก

กิโลกรัมและน้ำหนัก

8นิ้ว8นิ้ว

ความยาวสูงสุด

มม. มม.

350

แม็กซ์แรงบิดที่อนุญาต

NM NM.

≤ 10.19

แม็กซ์เส้นผ่าศูนย์กลาง (เต็ม/ที่อยู่ติดกัน)

มม. มม.

Ф80/Ф150

อื่นๆอีกมากมาย

ระบบซีเอ็นซี

///

Fanuc 0i MF PLUS

แหล่งก๊าซ

การไหลของน้ำ

L/Min

≥ 280(ANR)

MPa MPa

0.6-0.8

ความจุของอุปกรณ์

KVA ตัวนอก

25.

ขนาดเครื่องจักร

มม. มม.

3148*2926*2935

แกน X * Y * Z ที่สอดคล้องกัน

น้ำหนักเครื่อง (ประมาณ)

กิโลกรัมและน้ำหนัก

6000
