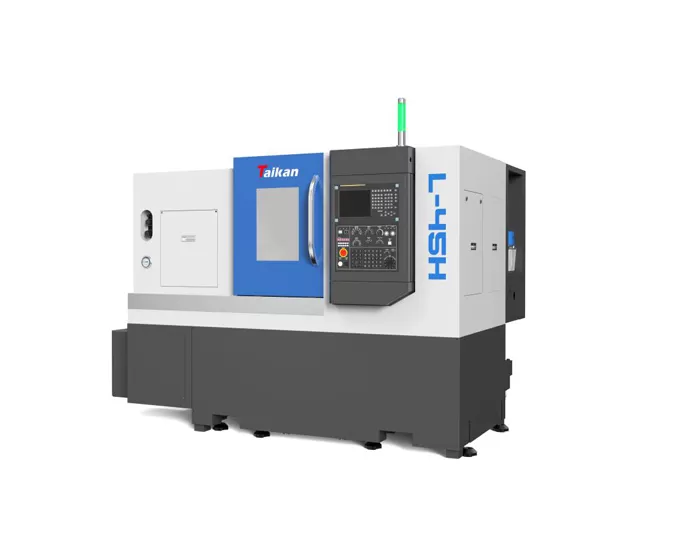

HL-45H เครื่องกลึงแนวนอน CNC ความแม่นยำสูง

ช่วงการตัดเฉือน

เส้นผ่านศูนย์กลางวงสวิงสูงสุดบนแท่น

mm

φ600

เส้นผ่านศูนย์กลางการตัดเฉือนสูงสุด (เพลา/จาน)

mm

φ380/φ450

ความยาวการตัดเฉือนสูงสุด

mm

450

เส้นผ่านศูนย์กลางแท่งสูงสุด

mm

φ75

ระยะการเคลื่อนที่

ระยะการเคลื่อนที่แกน X

mm

240

กำลังมอเตอร์แกน X/แรงบิดหยุดนิ่ง

kW/Nm

1.8/11

ระยะการเคลื่อนที่แกน Z

mm

500

กำลังมอเตอร์แกน Z/แรงบิดหยุดนิ่ง

kW/Nm

1.8/11

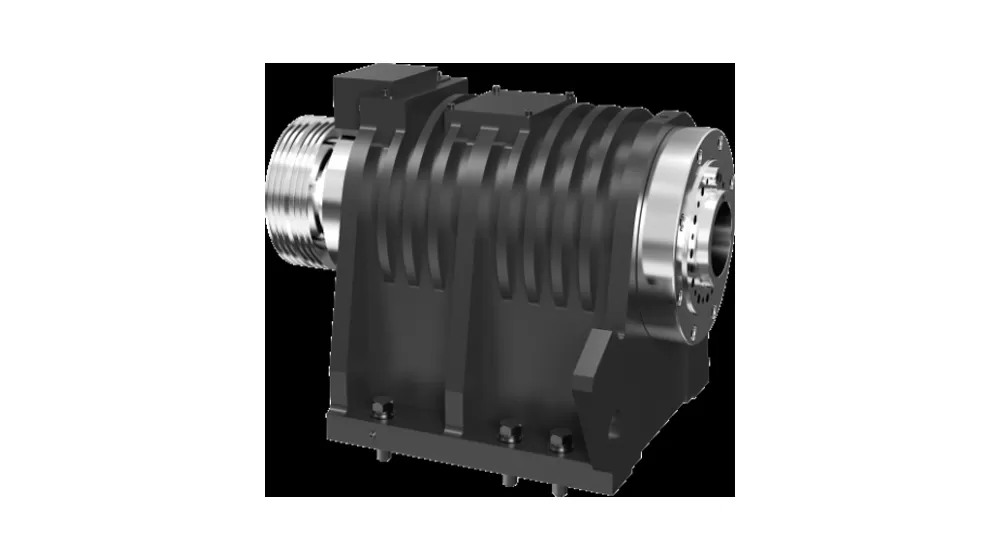

สปินเดิล

กำลังขาออก (S1/S6)

kw

15/18.5

รูปแบบปลายสปินเดิล

A2-8

ความเร็วรอบสปินเดิล

รอบ/นาที

0-2800

เส้นผ่านศูนย์กลางรูทะลุสปินเดิล

mm

φ87

หัวจับ

หัวจับสามขากรรไกรแบบไฮดรอลิก

inch

10

กลวง

ท้ายแท่น

เส้นผ่านศูนย์กลางกระบอกท้ายแท่น/ระยะการเคลื่อนที่

mm

φ70/100

เสริม

ความเรียวของรูเรียวปลอกท้ายแท่น

มอร์ส

มอร์สเบอร์ 4

ศูนย์มีชีวิต

ความเร็ว

ความเร็วเคลื่อนที่เร็ว (แกน X)

ม./นาที

30

ความเร็วเคลื่อนที่เร็ว (แกน Z)

ม./นาที

30

ความเร็วป้อนตัด

มม./นาที

1~8000

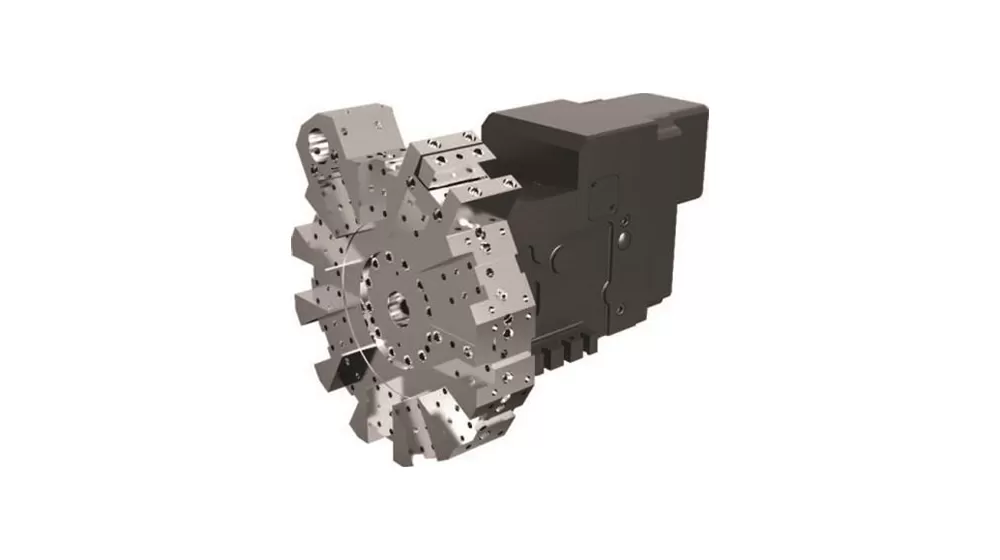

ที่จับเครื่องมือ

ความจุเครื่องมือ

T

12

เวลาเปลี่ยนตำแหน่งเครื่องมือ

วินาที/ตำแหน่ง

0.5

ขนาดตัวเครื่องมือ

mm

25×25

เส้นผ่านศูนย์กลางเครื่องมือคว้านสูงสุด

mm

40

ความแม่นยำ

ความแม่นยำตำแหน่ง (แกน X)

mm

0.008

ความแม่นยำตำแหน่ง (แกน Z)

mm

0.01

การทำซ้ำ (แกน X)

mm

0.004

การทำซ้ำ (แกน Z)

mm

0.004

อื่นๆ

ความจุอุปกรณ์

kVA

16

ความจุถังน้ำหล่อเย็น

ลิตร

150

ขนาดเครื่อง

mm

2600*1790*1750

ถังน้ำหล่อเย็นแบบกำจัดเศษด้วยมือ

น้ำหนัก (ประมาณ)

kg

3600
