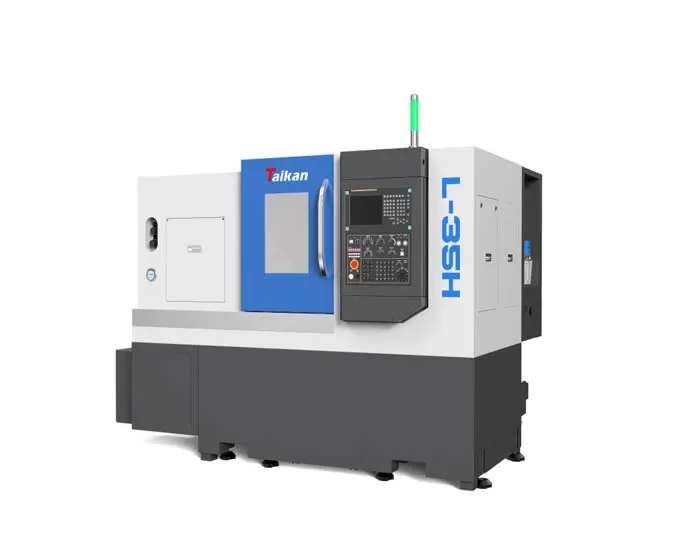

HL-35H เครื่องกลึงซีเอ็นซีแนวนอนความแม่นยำสูง

ช่วงการกลึง

เส้นผ่านศูนย์กลางการแกว่งสูงสุดบนแท่น

mm

φ520

เส้นผ่านศูนย์กลางการกลึงสูงสุด (เพลา/จาน)

mm

φ300/φ350

ความยาวการกลึงสูงสุด

mm

450

เส้นผ่านศูนย์กลางแท่งสูงสุด

mm

φ52

ระยะเคลื่อนที่

ระยะเคลื่อนที่แกน X

mm

190

กำลังมอเตอร์/แรงบิดหยุดของแกน X

กิโลวัตต์/นิวตันเมตร

1.8/11

ระยะเคลื่อนที่แกน Z

mm

500

กำลังมอเตอร์/แรงบิดหยุดของแกน Z

กิโลวัตต์/นิวตันเมตร

1.8/11

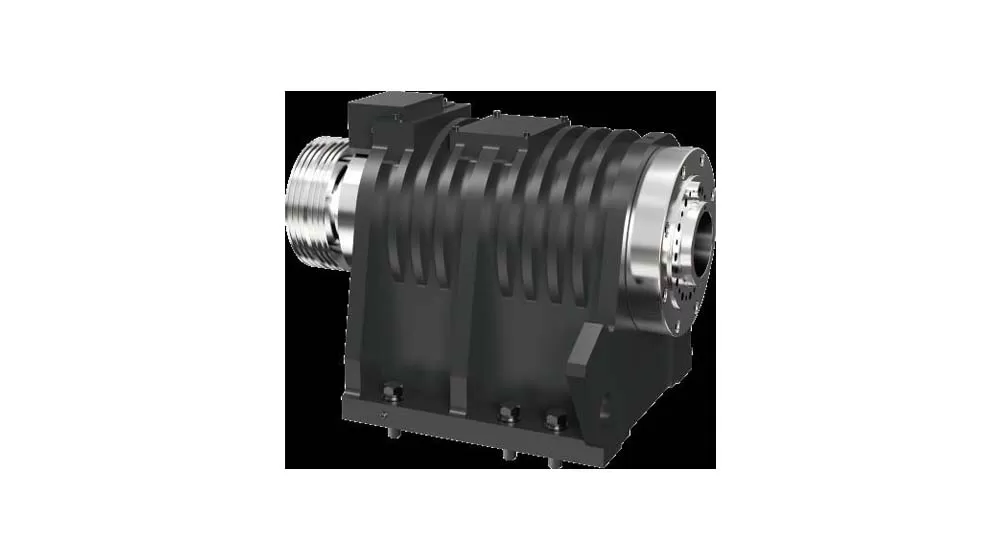

เพลาสปินเดิล

กำลังขับขาออก (S1/S6)

kw

11/15

รูปแบบปลายเพลาสปินเดิล

A2-6

ความเร็วรอบสปินเดิล

รอบ/นาที

0-4000

เส้นผ่านศูนย์กลางรูผ่านเพลาสปินเดิล

mm

φ63

หัวจับ

หัวจับ 3 ปากไฮดรอลิก

inch

8

กลวง

ศูนย์ท้าย

เส้นผ่านศูนย์กลาง/ระยะเคลื่อนที่ของปลอกศูนย์ท้าย

mm

φ70/100

อุปกรณ์เสริม

เทเปอร์รูเรียวของปลอกศูนย์ท้าย

มอร์ส

มอร์สเบอร์ 4

ศูนย์มีชีวิต

ความเร็ว

ความเร็วเดินเร็วแกน X

เมตร/นาที

30

ความเร็วเดินเร็วแกน Z

เมตร/นาที

30

ความเร็วป้อนตัด

มิลลิเมตร/นาที

1~8000

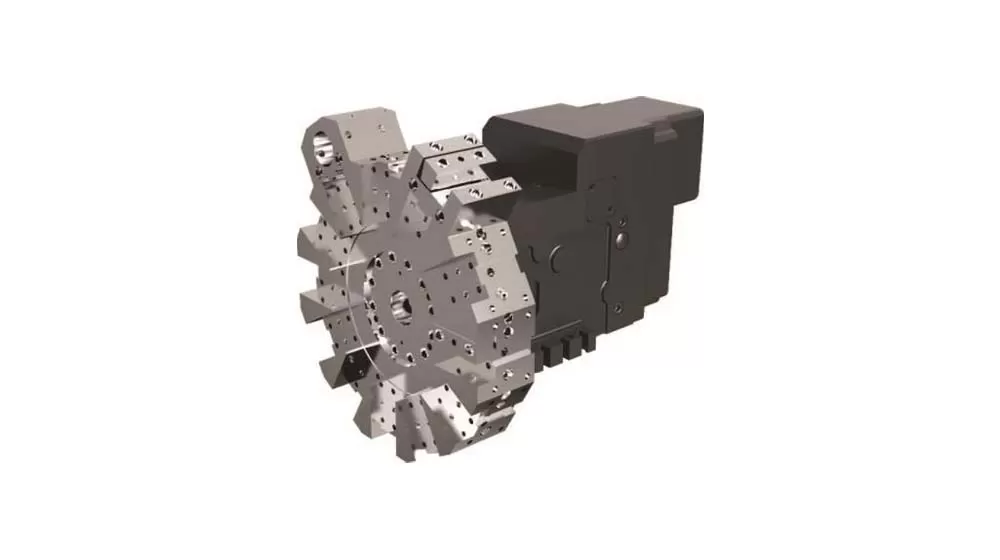

แท่นจับเครื่องมือ

จำนวนเครื่องมือ

T

12

เวลาเปลี่ยนเครื่องมือ

วินาที/ตำแหน่ง

0.5

ขนาดตัวเครื่องมือ

mm

25*25

เส้นผ่านศูนย์กลางเครื่องมือเจาะคว้านสูงสุด

mm

40

ความแม่นยำ

ความแม่นยำการวางตำแหน่งแกน X

mm

0.006

ความแม่นยำการวางตำแหน่งแกน Z

mm

0.008

ความสามารถในการทำซ้ำ (แกน X)

mm

0.004

ความสามารถในการทำซ้ำ (แกน Z)

mm

0.004

อื่นๆ

ความจุอุปกรณ์

kVA

12

ความจุถังน้ำหล่อเย็น

ลิตร

150

ขนาดเครื่อง

mm

2500*1700*1680

ถังน้ำหล่อเย็นแบบขจัดเศษด้วยมือ

น้ำหนัก (โดยประมาณ)

kg

3400
