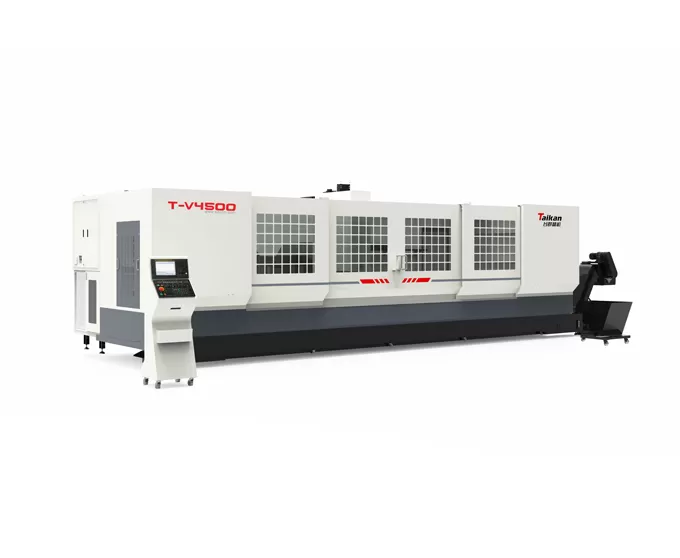

HT-V4500 เครื่องแมชชีนนิ่งเซ็นเตอร์แบบเสาเคลื่อนที่สำหรับแปรรูปโปรไฟล์

ระยะการเคลื่อนที่

ระยะเคลื่อนที่ของโต๊ะ (แกน X)

mm

4500

ระยะเคลื่อนที่ของซัดเดิ้ล (แกน Y)

mm

550

ระยะเคลื่อนที่ของหัวสต็อก (แกน Z)

mm

550

ระยะจากปลายสปินเดิลถึงโต๊ะ

mm

150-700

โต๊ะ

ขนาดโต๊ะ

mm

4500*550

น้ำหนักบรรทุกสูงสุด

Kg

800

ร่องตัว T (จำนวน-ความกว้าง*ระยะห่าง)

mm

5-18*100

สปินเดิล

กำลังมอเตอร์ (พิกัด/ช่วงสั้น)

kW

7.5/11

แรงบิดมอเตอร์ (พิกัด/ช่วงสั้น)

N.m

35.8/95.5

ความเร็วรอบสปินเดิล

rpm

20-12000

เส้นผ่านศูนย์กลางสปินเดิล

mm

Ф150

เทเปอร์สปินเดิล

/

BT40

ความเร็ว

ช่วงความเร็วฟีดตัด

mm/min

1-10000

ความเร็วเดินเร็วแกน X/Y/Z

m/min

50/28/28

ความแม่นยำ

ความแม่นยำในการกำหนดตำแหน่ง (X/Y/Z)

mm

0.08/0.01/0.01

GB/T 18400.4

ความสามารถในการทำซ้ำ (X/Y/Z)

mm

0.05/0.008/0.008

(ระยะเต็ม)

แม็กกาซีนเครื่องมือ

ความจุแม็กกาซีนเครื่องมือ

T

24 (แบบจาน)

น้ำหนักเครื่องมือสูงสุด

kg

7

ความยาวเครื่องมือสูงสุด

mm

250

เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (เต็ม/ช่องว่างข้างเคียง)

mm

Ф75/Ф150

อื่นๆ

ระบบ CNC

/

Mitsubishi M80VB

แหล่งลม

Flow

L/min

≥280（ANR）

แรงดันลม

MPa

0.6-0.8

ความจุอุปกรณ์

kVA

25

ความจุถังน้ำหล่อเย็น

L

400

ขนาดเครื่อง

mm

9300*3200*2800

ตามแกน X*Y*Z

น้ำหนัก (ประมาณ)

Kg

13000
