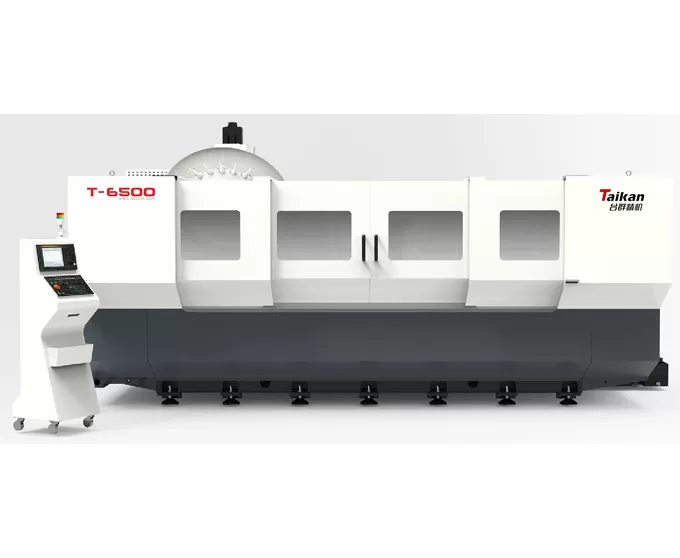

T-6500การเคลื่อนย้ายคอลัมน์โปรไฟล์ศูนย์เครื่องจักรกล

การเดินทางการเดินทาง

โต๊ะเดินทาง (แกน x)

มม. มม.

6500

การเดินทางอาน (แกน Y)

มม. มม.

400

Headstock TRAVEL (แกน Z)

มม. มม.

350

ระยะห่างจากจมูกแกนหมุนไปยังโต๊ะ

มม. มม.

200-550

โต๊ะสำหรับโต๊ะ

ตารางขนาด

มม. มม.

6500*400

แม็กซ์โหลด

กิโลกรัมและน้ำหนัก

1000

T-Slot (ตัวเลข-กว้าง * ระยะห่าง)

มม. มม.

4-14*100

แกนหมุน

กำลังมอเตอร์ (พิกัด/เวลาสั้น)

กิโลวัตต์กิโลวัตต์

3.7/5.5

แรงบิดมอเตอร์ (จัดอันดับ/เวลาสั้น)

N.m ค่ะ

23.6/35

ความเร็วแกนหมุน

รอบต่อนาที

20-12000

เส้นผ่านศูนย์กลางแกนหมุน

มม. มม.

Ф100

แกนหมุนเรียว

///

BT30

ความเร็วความเร็วสูง

ช่วงความเร็วฟีดตัด

มิลลิเมตร/นาที

1-10000

X/y/z Axis Rapid traverse SPEED

เมตร/นาที

50/30/36

ความถูกต้องของ

ความถูกต้องของตำแหน่ง (x/y/z)

มม. มม.

0.1/0.01/0.01

GB/T 18400.4

ความสามารถในการทำซ้ำได้ (x/y/z)

มม. มม.

0.06/0.006/0.006

(การเดินทางเต็มรูปแบบ)

นิตยสารเครื่องมือ

ความจุนิตยสารเครื่องมือ

ทีเชิร์ต

21นิ้ว

แม็กซ์น้ำหนักเครื่องมือ

กิโลกรัมและน้ำหนัก

3.

แม็กซ์ความยาวของเครื่องมือ

มม. มม.

200

แม็กซ์เส้นผ่าศูนย์กลางเครื่องมือ (เต็ม/ที่อยู่ติดกันที่ว่างเปล่า)

มม. มม.

Ф60/Ф80

อื่นๆอีกมากมาย

ระบบซีเอ็นซี

///

มิตซูบิชิ M80VB

แหล่งอากาศ

การไหลของน้ำ

L/Min

≥ 200(ANR)

เครื่องอัดอากาศ

MPa MPa

0.6-0.8

ความจุของอุปกรณ์

KVA ตัวนอก

20 20นิ้ว

ความจุถังน้ำหล่อเย็น

L L ค่ะ

550

ขนาดเครื่อง

มม. มม.

9800*2500*2400

สอดคล้องกับแกน x * Y * Z

น้ำหนัก (โดยประมาณ)

กิโลกรัมและน้ำหนัก

13000
