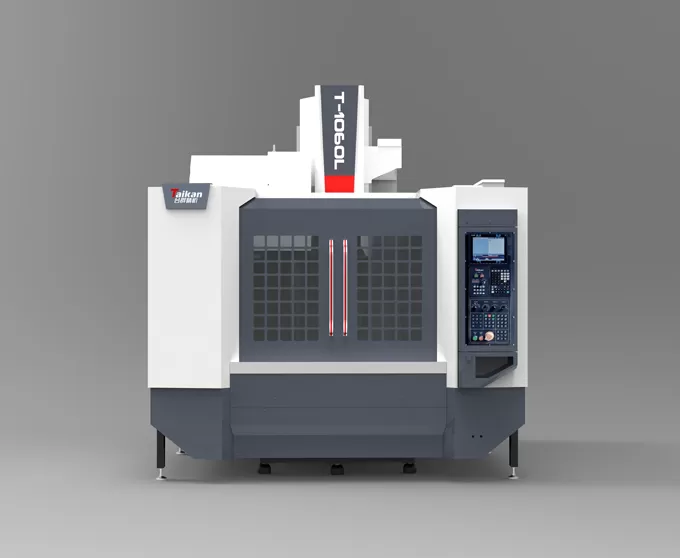

HT-1060L เครื่องจักรกลแนวตั้งความเร็วสูงและความแม่นยำสูง

ระยะเคลื่อนที่

ระยะเคลื่อนที่โต๊ะ (แกน X)

mm

1050

ระยะเคลื่อนที่ฐานเลื่อน (แกน Y)

mm

600

ระยะเคลื่อนที่หัวจับ (แกน Z)

mm

570

ระยะจากปลายสปินเดิลถึงผิวโต๊ะ

mm

140～710

ระยะจากศูนย์กลางสปินเดิลถึงผิวรางนำของคอลัมน์

mm

658

โต๊ะทำงาน

ขนาดโต๊ะ

mm

1200*600

น้ำหนักบรรทุกสูงสุด (แบบรับน้ำหนักสม่ำเสมอ)

kg

800

ร่องตัว T (จำนวนร่อง - ความกว้างร่อง * ระยะห่าง)

mm

5-18*100

สปินเดิล

กำลังมอเตอร์ (พิกัด/ระยะเวลาสั้น)

kW

7.5/11

แรงบิดมอเตอร์ (พิกัด/ระยะเวลาสั้น)

N.m

35.8/95.5

ช่วงความเร็ว

รอบ/นาที

50~8000 (สายพาน)

เส้นผ่านศูนย์กลางสปินเดิล

mm

φ150

เทเปอร์สปินเดิล

/

BT40

รายละเอียดหมุดย้ำ

/

P40T-I（MAS403）

ความเร็ว

ช่วงความเร็วฟีดตัด

มม./นาที

1-10000

ความเร็วทราเวิร์กเร็วแนวแกน X/Y/Z

ม./นาที

36/36/20

ความแม่นยำ

ความเที่ยงตรงด้านตำแหน่ง (X/Y/Z)

mm

0.008/0.008/0.01

GB/T18400.4 (ระยะเต็ม)

ความสามารถในการทำซ้ำ (X/Y/Z)

mm

0.005/0.005/0.008

แม็กกาซีนเครื่องมือ

ความจุเครื่องมือ

pcs

24

น้ำหนักเครื่องมือสูงสุด

kg

7

ความยาวเครื่องมือสูงสุด

mm

250

เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (เต็ม / ช่องติดกันว่าง)

mm

Φ75/Φ150

อื่นๆ

ระบบ CNC

/

Mitsubishi M80VB

แหล่งลม

Flow

ลิตร/นาที

≥280（ANR)

ความดันลม

MPa

0.6~0.8

ความจุอุปกรณ์

KVA

25

ความจุถังน้ำหล่อเย็น

ลิตร

300

ขนาดเครื่อง

mm

2700×3494×3146

สอดคล้องกับแกน X*Y*Z

น้ำหนัก (ประมาณ)

Kg

6700
