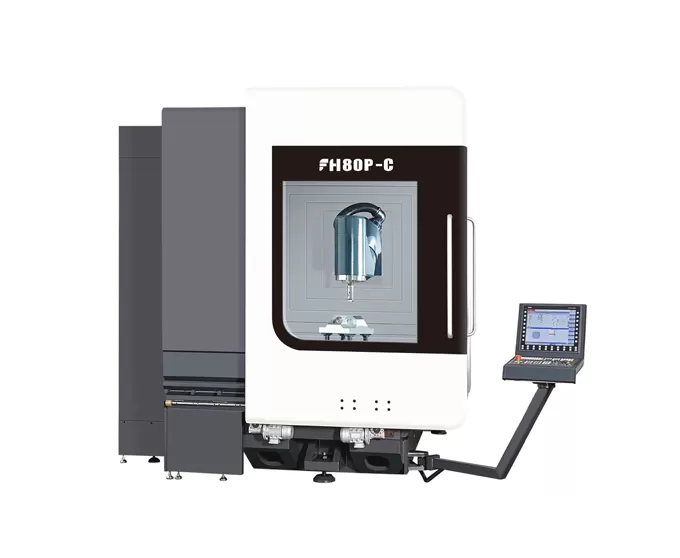

FH80P-C ศูนย์กัดและกลึง5แกน

การเดินทางแกน x/y/z

800 × 1050 × 800มม.

ระยะห่างจากหัวกัดแนวนอน

จุดศูนย์กลางไปยังโต๊ะทำงาน

39 ~ 839มม.

ความเร็วโต๊ะหมุน

300รอบต่อนาที

ขนาดโต๊ะทำงาน

Φ880mm

โหลดตารางสูงสุด

มิลลิ่ง3000กก.

หมุน1500กิโลกรัม

หัวกัดแบบสวิง (แกน B)

มาตรฐานมาตรฐานมาตรฐาน

ช่วงสวิง (0 = แนวตั้ง/180 = ระดับ)

-15 ° ~ + 180 °

ความเร็วสูงสุดแกน B

50รอบต่อนาที

ระยะห่างจากจมูกแกนแนวตั้งไปยังโต๊ะ

162 ~ 962มม.

แกนหมุนไฟฟ้าความเร็วสูงสุด

12000รอบต่อนาที

กำลังไฟ (S1-100 %/40% DC)

34/42kW

แรงบิด (S1-100 %/40% DC)

132/192Nm

แกนหมุนเรียว

1:10เทเปอร์

เครื่องมืออินเตอร์เฟซ

HSK-A63

ความจุนิตยสารเครื่องมือ

40T ค่ะ

แม็กซ์เส้นผ่าศูนย์กลางเครื่องมือ/ความยาว/น้ำหนัก

Φ85mm/300มม./8กก.

เวลาเปลี่ยนเครื่องมือ (เครื่องมือเป็นเครื่องมือ)

4S ค่ะ

เจาะ (ปกติเหล็กคาร์บอนปานกลาง)

Φ40mm

แตะ (ปกติเหล็กคาร์บอนปานกลาง)

M24

การเคลื่อนที่อย่างรวดเร็ว

40ม./นาที

ความถูกต้องของตำแหน่ง x/y/z

0.006มม.

ความถูกต้องของตำแหน่ง x/y/z ซ้ำ

0.004มม.

ความถูกต้องของตำแหน่ง b/c

8 "ค่ะ

B/c ซ้ำความถูกต้องของตำแหน่ง

4 "ค่ะ

โพรบอินฟราเรด

OMP60 Renishaw

เครื่องวัดการตั้งค่าเครื่องมือ
(เครื่องมือวัดในพื้นที่เครื่องจักรกล)

NC4F230 Renishaw

ความสูงของเครื่อง (เครื่องมาตรฐาน)

3350มม.

ตัวหลักครอบครองพื้นที่ (L * W)

4800 × 2930มม.

นิตยสารเครื่องมือครอบครองพื้นที่ (L * W)

1710 × 1350มม.

สายพานลำเลียงชิปครอบครองพื้นที่ (L * W)

3070 × 1065มม.

ถังน้ำครอบครองพื้นที่ (L * W)

1785 × 1355มม.

พื้นที่ครอบครองเครื่องที่สมบูรณ์
(ไม่รวมถังเก็บน้ำ) (l*w)

5610 × 3600มม.

น้ำหนักเครื่อง

30000กิโลกรัมค่ะ

ระบบควบคุมควบคุม

Siemens One
