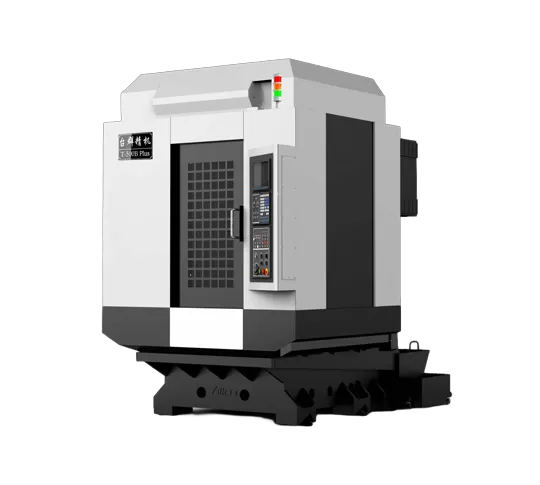

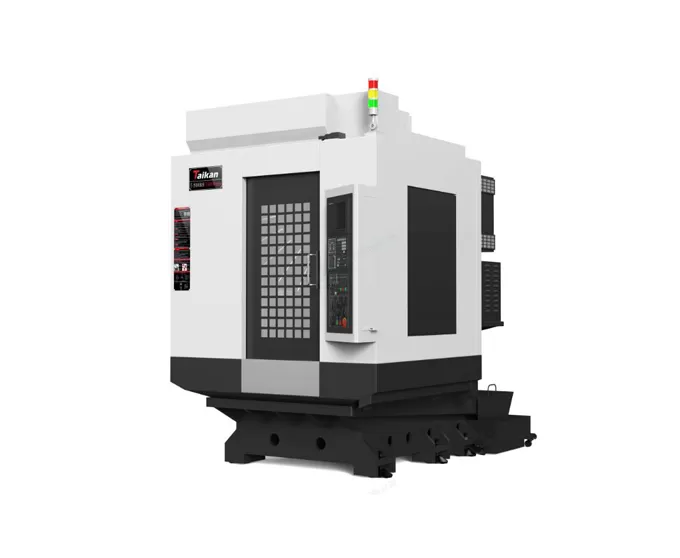

HT-500BH ศูนย์เจาะและกัดความเร็วสูงและแม่นยำสูง

ระยะเคลื่อนที่

ระยะเคลื่อนที่ของโต๊ะ (แกน X)

mm

500

ระยะเคลื่อนที่ของซัดเดิล (แกน Y)

mm

400

ระยะเคลื่อนที่ของหัวสปินเดิล (แกน Z)

mm

460（21T）

ระยะจากปลายสปินเดิลถึงพื้นผิวโต๊ะ

mm

180-640

ระยะจากศูนย์กลางสปินเดิลถึงพื้นผิวไกด์คอลัมน์

mm

445

โต๊ะ

ขนาดโต๊ะ

mm

620*400

น้ำหนักบรรทุกสูงสุด

kg

250

ร่อง T (จำนวนร่อง - ความกว้างร่อง * ระยะห่าง)

mm

3-14*120

สปินเดิล

กำลังมอเตอร์ (พิกัด/ช่วงสั้น)

kW

3.7/5.5

แรงบิดมอเตอร์ (พิกัด/ช่วงสั้น)

N.m

14.1/21

ความเร็วรอบมอเตอร์สปินเดิล

rpm

20-24000

เทเปอร์สปินเดิล

/

BT30

ความเร็ว

ช่วงความเร็วป้อนตัด

มม./นาที

1-15000

ความเร็วเดินทางเร็วของแกน X/Y/Z

เมตร/นาที

48/48/48

ความแม่นยำ

ความแม่นยำในการกำหนดตำแหน่ง (X/Y/Z)

mm

0.006

GB/T 18400.4

（ระยะเคลื่อนที่เต็ม）

ความสามารถในการทำซ้ำ (X/Y/Z)

mm

0.004

แม็กกาซีนเครื่องมือ

ความจุเก็บเครื่องมือ

pcs

21

น้ำหนักเครื่องมือสูงสุด

kg

3

ความยาวเครื่องมือสูงสุด

mm

300

เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (เต็ม/ช่องว่างข้างเคียง)

mm

Ф60/Ф80

อื่นๆ

ระบบ CNC

Mitsubishi M80VA

แหล่งลม

Flow

ลิตร/นาที

≥200（ANR）

แรงดันลม

MPa

0.6-0.8

ความสามารถของอุปกรณ์

kVA

15

ความจุถังน้ำหล่อเย็นสูงสุด

ลิตร

145

ขนาดเครื่อง

mm

1690*2620*2470

สอดคล้องกับแกน X*Y*Z

น้ำหนัก (โดยประมาณ)

kg

3300
