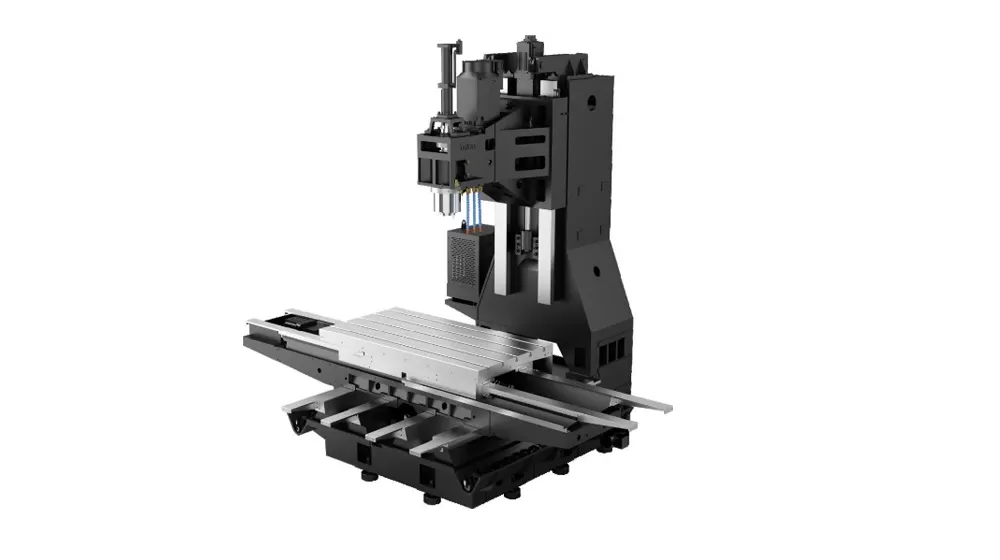

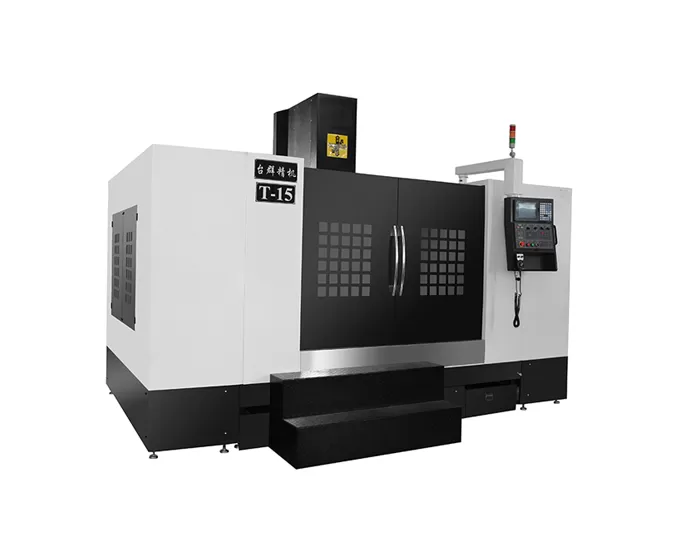

HT-15 เครื่องกัดแนวตั้งระบบรางนำแบบกล่อง

ระยะเคลื่อนที่

ระยะเคลื่อนที่โต๊ะงาน (แกน X)

mm

1500

ระยะเคลื่อนที่แคร่เลื่อน (แกน Y)

mm

800

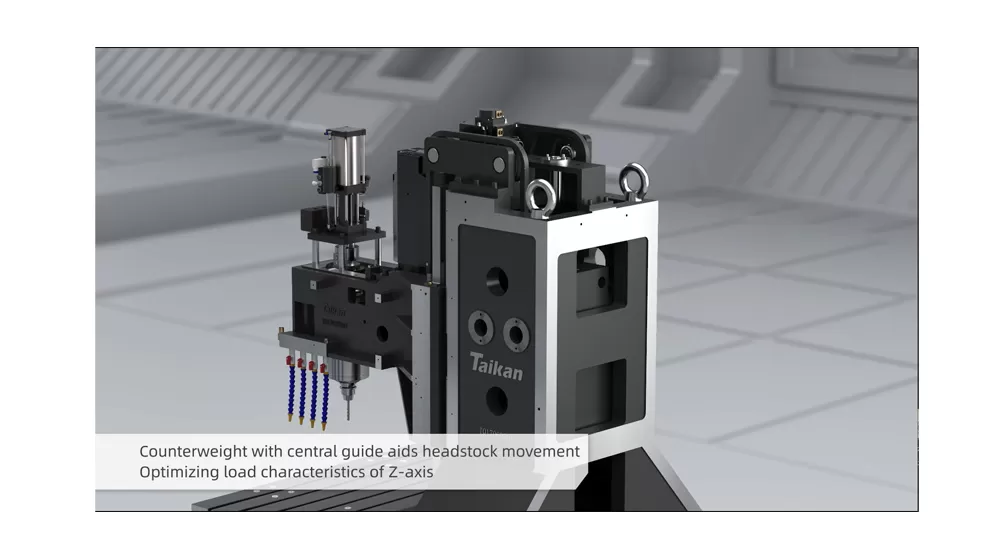

ระยะเคลื่อนที่หัวสปินเดิล (แกน Z)

mm

700

ระยะจากปลายสปินเดิลถึงโต๊ะงาน

mm

170～870

ระยะจากศูนย์กลางสปินเดิลถึงเสาเครื่อง

mm

810

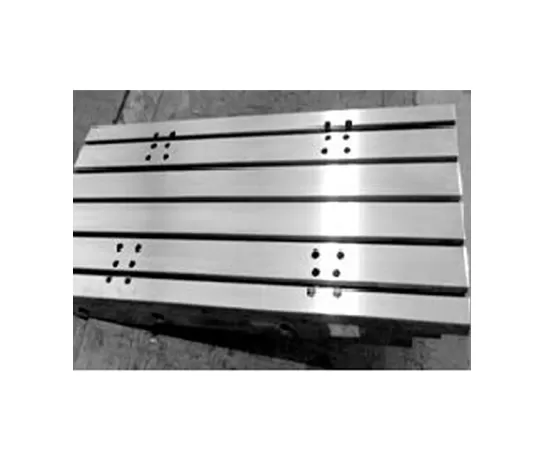

โต๊ะงาน

ขนาดโต๊ะงาน

mm

1700×800

ความสามารถในการรับน้ำหนักโต๊ะงาน

kg

1500

ร่องตัว T (จำนวน-ความกว้าง×ระยะห่าง)

mm

5-22×135

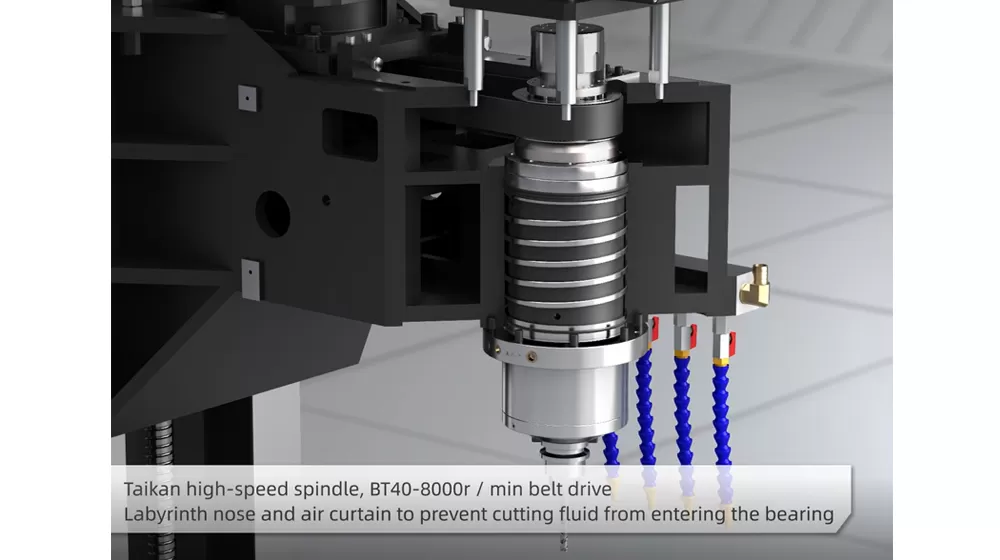

สปินเดิล

กำลังมอเตอร์ (ต่อเนื่อง/30 นาที)

kW

15/18.5

ช่วงความเร็ว

rpm

50～8000 (ขับเคลื่อนด้วยสายพาน)

เส้นผ่านศูนย์กลางสปินเดิล

mm

φ155

ประเภทหัวจับเครื่องมือ

–

BT50

ประเภทพูลสตัด

–

P50T-I（MAS403）

ความเร็ว

ช่วงอัตราป้อน

มม./นาที

1-10000

ความเร็วเคลื่อนที่เร็ว (แกน X/Y/Z)

ม./นาที

41255

ความแม่นยำ

ความแม่นยำตำแหน่ง (แกน X/Y/Z)

mm

0.02

GB/T18400.4 (ระยะเคลื่อนที่เต็ม)

ความสามารถในการทำซ้ำ (แกน X/Y/Z)

mm

0.01

อื่นๆ

ระบบ CNC

–

Mitsubishi M80VA

แหล่งจ่ายลม

Flow

ลิตร/นาที

≥280 (ANR)

ความดัน

MPa

0.6~0.8

ความต้องการกำลังไฟฟ้า

kVA

35

ความจุถังน้ำหล่อเย็น

ลิตร

350

ขนาดเครื่องจักร

mm

4370*3200*3500

ทิศทางแกน X/Y/Z

น้ำหนักเครื่องจักร (โดยประมาณ)

kg

11300
