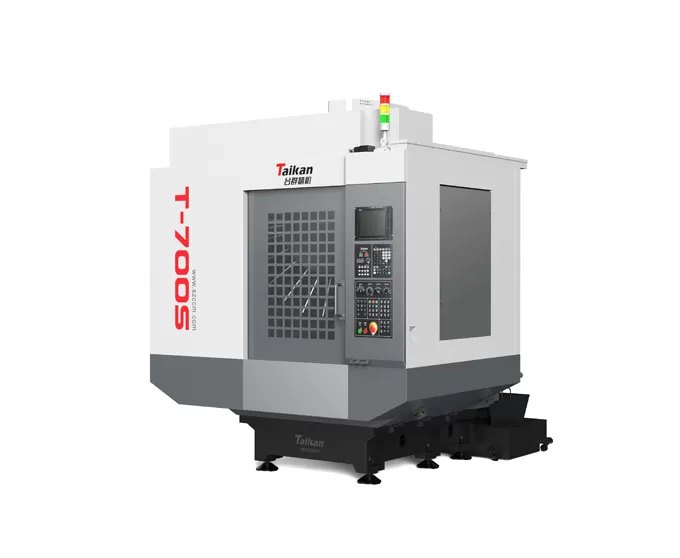

HT-700S ศูนย์การตัดเฉือนดุมล้อความเร็วสูงและประสิทธิภาพสูง

ระยะเคลื่อนที่

ระยะเคลื่อนที่โต๊ะ (แกน X)

mm

700

ระยะเคลื่อนที่แท่นเลื่อน (แกน Y)

mm

400

ระยะเคลื่อนที่หัวสปินเดิล (แกน Z)

mm

320

ระยะจากปลายสปินเดิลถึงพื้นผิวโต๊ะ

mm

140-460

ระยะจากศูนย์กลางสปินเดิลถึงพื้นผิวรางนำเสา

mm

445

โต๊ะ

ขนาดโต๊ะ

mm

800*400

น้ำหนักบรรทุกสูงสุด

kg

250

ร่อง T (จำนวนร่อง - ความกว้างร่อง * ระยะห่าง)

mm

3-18*125

สปินเดิล

กำลังมอเตอร์ (พิกัด/ช่วงสั้น)

kW

3.7/5.5

แรงบิดมอเตอร์ (พิกัด/ช่วงสั้น)

N.m

14.1/21

ความเร็วรอบมอเตอร์สปินเดิล

rpm

20-24000

เทเปอร์สปินเดิล

/

BT30

ความเร็ว

ช่วงความเร็วป้อนตัด

mm/min

1-15000

ความเร็วเคลื่อนที่เร็วแกน X/Y/Z

m/min

48/48/48

ความแม่นยำ

ความแม่นยำตำแหน่ง (X/Y/Z)

mm

0.006

GB/T 18400.4 (ระยะเคลื่อนที่เต็ม)

ความสามารถทำซ้ำ (X/Y/Z)

mm

0.004

แมกกาซีนเครื่องมือ

ความจุเก็บเครื่องมือ

pcs

21

น้ำหนักเครื่องมือสูงสุด

kg

3

ความยาวเครื่องมือสูงสุด

mm

300

เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (เต็ม/ช่องว่างข้างเคียง)

mm

Ф60/Ф80

อื่นๆ

ระบบ CNC

Mitsubishi M80VA

แหล่งลม

Flow

L/min

≥200 (ANR)

แรงดันลม

MPa

0.6-0.8

ความจุของอุปกรณ์

kVA

15

ความจุถังน้ำหล่อเย็นสูงสุด

L

145

ขนาดเครื่อง

mm

2000*2480*2330

สอดคล้องกับแกน X*Y*Z

น้ำหนัก (ประมาณ)

kg

2860
