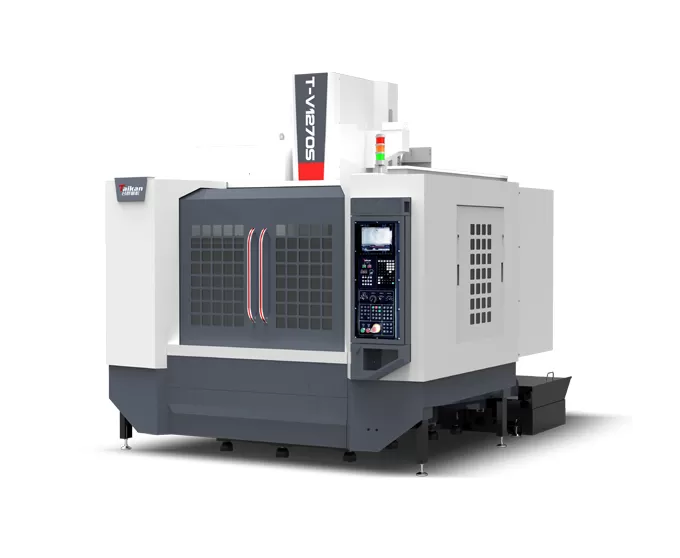

HT-V1270S เครื่องจักรกลแนวตั้งความเร็วสูงและประสิทธิภาพสูง

ระยะเคลื่อนที่

ระยะเคลื่อนที่โต๊ะ (แกน X)

mm

1200

ระยะเคลื่อนที่แท่นเลื่อน (แกน Y)

mm

700

ระยะเคลื่อนที่หัวสปินเดิล (แกน Z)

mm

700

ระยะจากปลายสปินเดิลถึงพื้นผิวโต๊ะ

mm

100～800

ระยะจากศูนย์กลางสปินเดิลถึงผิวรางนำแนวเสา

mm

757

โต๊ะงาน

ขนาดโต๊ะ

mm

1300*650

น้ำหนักบรรทุกสูงสุด (รับน้ำหนักสม่ำเสมอ)

kg

800

ร่อง T (จำนวนร่อง - ความกว้างร่อง * ระยะห่าง)

mm

5-18*125

สปินเดิล

กำลังมอเตอร์ (พิกัด/ช่วงสั้น)

kW

7.5/11

แรงบิดมอเตอร์ (พิกัด/ช่วงสั้น)

N.m

35.8/95.5

ช่วงความเร็ว

r/min

50~12000 (เชื่อมต่อโดยตรง)

เส้นผ่านศูนย์กลางสปินเดิล

mm

φ150

เทเปอร์สปินเดิล

/

BT40

ข้อมูลจำเพาะหมุดย้ำ

/

P40T-I（MAS403）

ความเร็ว

ช่วงความเร็วป้อนตัด

mm/min

1-10000

ความเร็วเคลื่อนที่เร็วแกน X/Y/Z

m/min

36/36/30

ความแม่นยำ

ความแม่นยำตำแหน่ง (X/Y/Z)

mm

0.01

GB/T18400.4（ระยะเคลื่อนที่เต็ม）

ความสามารถในการทำซ้ำ (X/Y/Z)

mm

0.007

แม็กกาซีนเครื่องมือ

ความจุเครื่องมือ

pcs

24

น้ำหนักเครื่องมือสูงสุด

kg

7

ความยาวเครื่องมือสูงสุด

mm

250

เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (เต็ม/ที่ว่างติดกัน)

mm

Φ75/Φ150

อื่นๆ

ระบบ CNC

/

Mitsubishi M80VB

แหล่งลม

Flow

L/min

≥280（ANR)

แรงดันลม

MPa

0.6~0.8

ความจุอุปกรณ์

KVA

25

ความจุถังน้ำหล่อเย็น

L

300

ขนาดเครื่อง

mm

3000*3500*3100

ตามแนวแกน X*Y*Z

น้ำหนัก (โดยประมาณ)

Kg

6250
