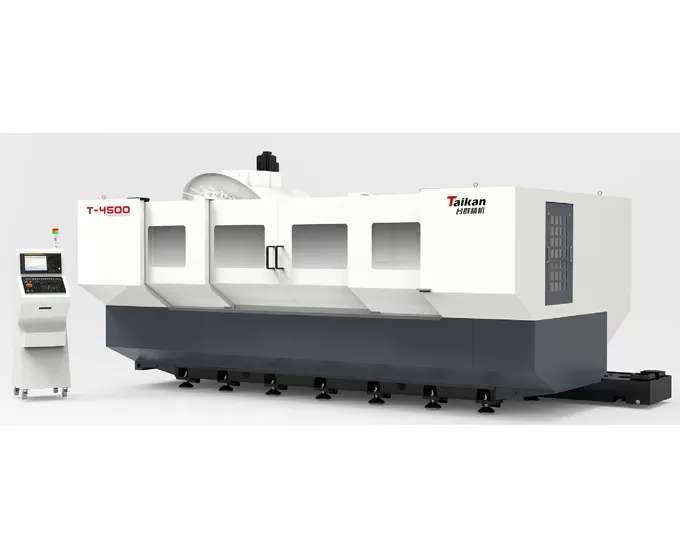

HT-4500 เครื่องแมชชีนนิ่งเซ็นเตอร์แบบเสาเคลื่อนที่สำหรับงานโปรไฟล์

ระยะเคลื่อนที่

ระยะเคลื่อนที่โต๊ะทำงาน (แกน X)

mm

4500

ระยะเคลื่อนที่แท่นเลื่อนขวาง (แกน Y)

mm

400

ระยะเคลื่อนที่หัวสปินเดิล (แกน Z)

mm

350

ระยะห่างจากปลายสปินเดิลถึงโต๊ะทำงาน

mm

200-550

โต๊ะทำงาน

ขนาดโต๊ะทำงาน

mm

4500*400

น้ำหนักบรรทุกสูงสุด

kg

800

ร่องตัวที (จำนวน-กว้าง*ระยะห่าง)

mm

4-14*100

สปินเดิล

กำลังมอเตอร์ (พิกัด/ใช้งานระยะสั้น)

kW

3.7/5.5

แรงบิดมอเตอร์ (พิกัด/ใช้งานระยะสั้น)

N.m

23.6/35

ความเร็วรอบสปินเดิล

rpm

20-12000

เส้นผ่านศูนย์กลางสปินเดิล

mm

Ф100

กรวยสปินเดิล

/

BT30

ความเร็ว

ช่วงความเร็วป้อนตัด

มม./นาที

1-10000

ความเร็วเคลื่อนที่เร็วแกน X/Y/Z

ม./นาที

50/30/36

ความแม่นยำ

ความแม่นยำตำแหน่ง (X/Y/Z)

mm

0.08/0.01/0.01

GB/T 18400.4

ความสามารถในการทำซ้ำ (X/Y/Z)

mm

0.05/0.006/0.006

(ตลอดระยะเคลื่อนที่)

แม็กกาซีนเครื่องมือ

ความจุแม็กกาซีนเครื่องมือ

ตัว T

21

น้ำหนักเครื่องมือสูงสุด

kg

3

ความยาวเครื่องมือสูงสุด

mm

200

เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (เต็ม/ช่องว่างข้างเคียง)

mm

Ф60/Ф80

อื่นๆ

ระบบ CNC

/

Mitsubishi M80VB

แหล่งลม

Flow

ลิตร/นาที

≥200 (ANR)

แรงดันลม

MPa

0.6-0.8

กำลังของเครื่อง

kVA

20

ความจุถังน้ำหล่อเย็น

ลิตร

400

ขนาดเครื่องจักร

mm

7500*2500*2400

สอดคล้องกับแกน X*Y*Z

น้ำหนัก (โดยประมาณ)

Kg

10000
