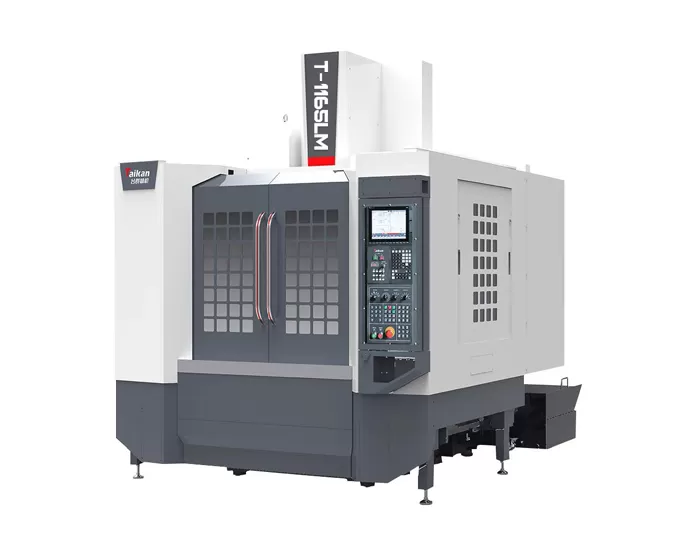

HT-1165LM ศูนย์เครื่องจักรกลแนวตั้งความเร็วสูงและความแข็งแกร่งสูง

ระยะเคลื่อนที่

ระยะเคลื่อนที่โต๊ะ (แกน X)

mm

1100

ระยะเคลื่อนที่แท่นเลื่อน (แกน Y)

mm

650

ระยะเคลื่อนที่หัวสปินเดิล (แกน Z)

mm

600

ระยะจากปลายสปินเดิลถึงพื้นโต๊ะ

mm

150～750

ระยะจากศูนย์กลางสปินเดิลถึงแนวรางนำของเสา

mm

695

โต๊ะทำงาน

ขนาดโต๊ะ

mm

1200*650

น้ำหนักบรรทุกสูงสุด (กระจายน้ำหนักสม่ำเสมอ)

kg

1000

ร่อง T (จำนวนร่อง-ความกว้างร่อง*ระยะห่าง)

mm

5-18*100

สปินเดิล

กำลังมอเตอร์ (พิกัด/ช่วงสั้น)

kW

45976

แรงบิดมอเตอร์ (พิกัด/ช่วงสั้น)

N.m

52.5/118

ช่วงความเร็ว

r/min

50-8000（belt）

เส้นผ่านศูนย์กลางสปินเดิล

mm

φ150

เทเปอร์สปินเดิล

/

BT40

ข้อกำหนดสลักดึง

/

P40T-I（MAS403）

ความเร็ว

ช่วงความเร็วป้อนตัด

mm/min

1-10000

ความเร็วเดินเร็วแกน X/Y/Z

m/min

30/30/20

ความแม่นยำ

ความแม่นยำในการกำหนดตำแหน่ง (X/Y/Z)

mm

0.008/0.008/0.01

GB/T18400.4（Full travel）

ความสามารถในการทำซ้ำ (X/Y/Z)

mm

0.005/0.005/0.008

แม็กกาซีนเครื่องมือ

ความจุเครื่องมือ

pcs

24

น้ำหนักเครื่องมือสูงสุด

kg

7

ความยาวเครื่องมือสูงสุด

mm

250

เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (เต็ม/ช่องว่างติดกัน)

mm

Φ75/Φ150

อื่นๆ

ตุ้มถ่วงแกน Z

/

/

ระบบ CNC

/

Mitsubishi M80VB

แหล่งจ่ายลม

Flow

L/min

≥280（ANR)

ความดันลม

MPa

0.6~0.8

ความสามารถของอุปกรณ์

KVA

25

ความจุถังน้ำหล่อเย็น

L

300

ขนาดเครื่อง

mm

2700×3560×3040

สอดคล้องกับแกน X*Y*Z

น้ำหนัก (โดยประมาณ)

Kg

7500
