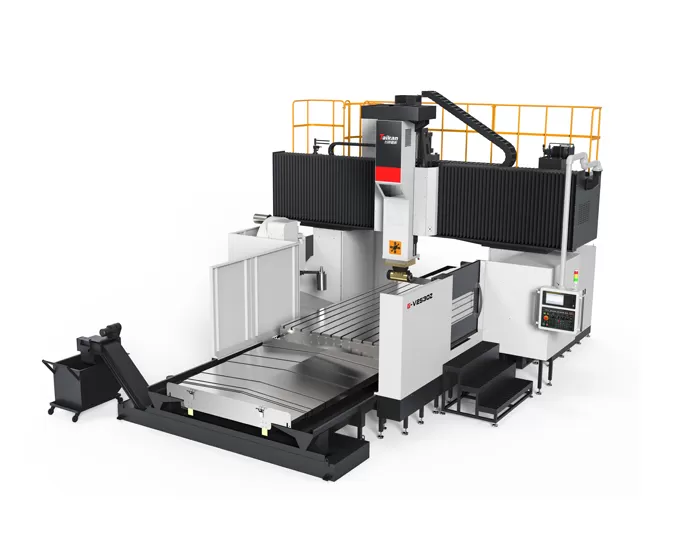

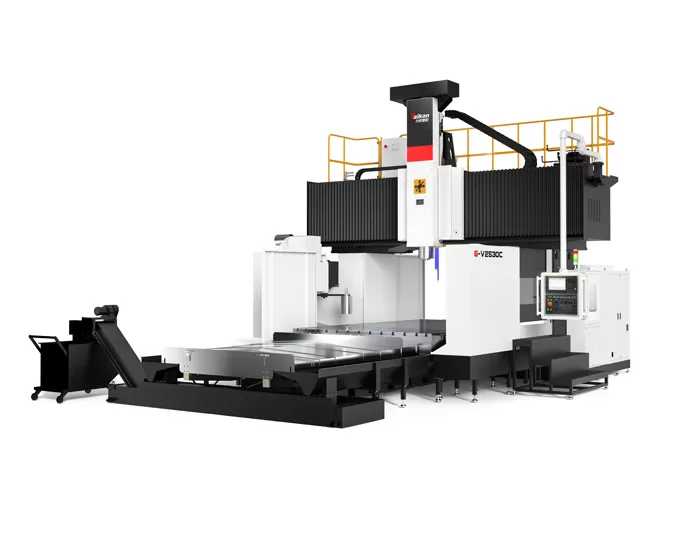

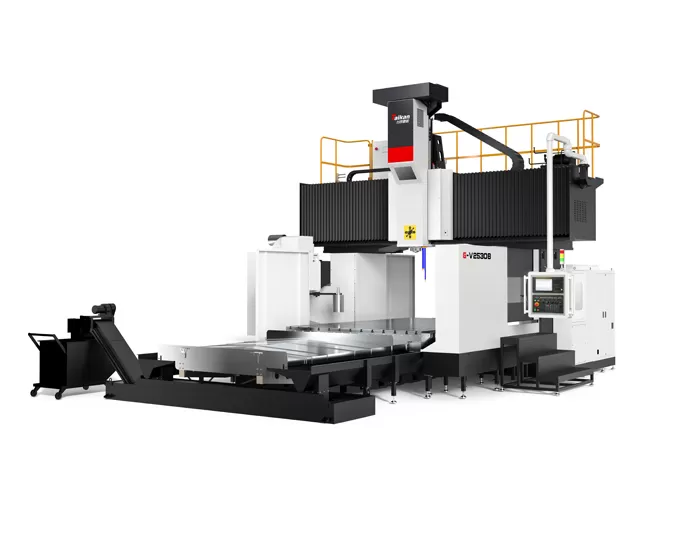

HG-V2530 A/B/C/Z เครื่องแมชชีนนิ่งเซ็นเตอร์แกนตรีสามแนวพร้อมรางนำเชิงเส้นแบบโครงกานตรี

ตัวเครื่องมีโครงสร้างโครงสำหรับตั้งสิ่งของพร้อมโต๊ะทำงานที่เคลื่อนไหวได้

ลำแสงความแข็งแกร่งสูง: ลำแสง adopts การออกแบบโค้งข้ามส่วนขนาดใหญ่รูปสี่เหลี่ยมผืนผ้า อัตราส่วนความสูงต่อความกว้างได้รับการปรับให้เหมาะสมผ่านการวิเคราะห์การจำลองช่วยเพิ่มความต้านทานการดัดและบิดเพื่อให้มั่นใจถึงเสถียรภาพที่แม่นยำ

RAM หน้าตัดขนาดใหญ่: RAM มีขนาดหน้าตัด420x420มม. รองรับรางไกด์เชิงเส้นสี่รางในการจัดเรียงกึ่งปิด นี้ให้การสนับสนุนความแข็งแรงสูงที่มีความต้านทานแรงเสียดทานต่ำเพื่อให้แน่ใจว่าศูนย์คืบที่ความเร็วต่ำการสั่นสะเทือนน้อยที่สุดการตอบสนองที่รวดเร็วและประสิทธิภาพแบบไดนามิกที่ดีเยี่ยมและแบบคงที่ความต้องการการบำรุงรักษาต่ำ, และอายุการใช้งานที่ยาวนาน

ตารางการสนับสนุนหลาย: ตารางได้รับการสนับสนุนโดยสไลด์ระยะห่างอย่างใกล้ชิดหลายเพื่อให้มั่นใจได้ว่าประสิทธิภาพการรับน้ำหนักที่มั่นคงและเชื่อถือได้พร้อมการเก็บรักษาความแม่นยำที่ยอดเยี่ยม

ตัวเลือกไดรฟ์ต่างๆ

กำหนดค่าได้ด้วยไดรฟ์สายพานหัวเกียร์แกนไฟฟ้าและหัวกัดมุมขวาอัตโนมัติ

แกนหมุนที่ขับเคลื่อนด้วยเกียร์

มีอินเทอร์เฟซ BT50ที่มีความเร็วสูงสุด6000รอบต่อนาทีและแรงบิดเอาต์พุตสูงสุด1331Nm กระปุกเกียร์และมอเตอร์หลักแยกออกจากแกนหมุนช่วยลดปัญหาความแม่นยำที่เกิดจากการสร้างความร้อนได้อย่างมีประสิทธิภาพ

แกนหมุนมอเตอร์

แกนหมุนไฟฟ้า BT50-10000rpm กำลังสูงสำหรับงานหนักที่ให้แรงบิดสูงความเร็วสูงและการสั่นสะเทือนต่ำให้ประสบการณ์การตัดเฉือนที่ยอดเยี่ยม

แกนหมุนที่ขับเคลื่อนด้วยสายพาน

ใช้หน่วยแกนหมุนความเร็วสูง BT50-6000rpm ให้ประสิทธิภาพการตัดที่มีประสิทธิภาพ

การควบคุมความร้อน

มาตรฐานด้วยระบบระบายความร้อนด้วยน้ำมันเพื่อลดอุณหภูมิแกนหมุนยืดอายุการใช้งานของตลับลูกปืนและลดผลกระทบจากการเสียรูปจากความร้อนต่อความแม่นยำในการตัดเฉือน

รางสามเส้น: ทั้งสามแกน (XYZ) ใช้รางคู่มือเชิงเส้นลูกกลิ้งสำหรับงานหนักซึ่งง่ายต่อการบำรุงรักษามีความต้านทานแรงเสียดทานต่ำตอบสนองอย่างรวดเร็วจากชิ้นส่วนที่เคลื่อนที่ zero Creep ที่ความเร็วต่ำและประสิทธิภาพแบบไดนามิกและแบบคงที่ที่ยอดเยี่ยม

ตัวขับสายพาน: มอเตอร์แกน XY ใช้การลดสายพานเพื่อเพิ่มแรงบิดในการส่งกำลังลดแรงเฉื่อยของโหลดปรับปรุงประสิทธิภาพของไดรฟ์และให้การบำรุงรักษาที่ง่ายและคุ้มค่า

ไดรฟ์เกียร์: มอเตอร์จะลดลงผ่านตัวลดฟันเฟืองต่ำเพิ่มการส่งผ่านแรงบิด เมื่อรวมกับสกรูตะกั่วขนาดใหญ่ขึ้นทำให้มั่นใจได้ถึงความเร็วในการขับขี่ที่รวดเร็วประสิทธิภาพการทำงานที่มั่นคงและความแม่นยำสูง (แกน x ≥ 4200mm/แกน Y ≥ 3700mm)

สมดุลไนโตรเจน: ระบบไดรฟ์แกน Z ใช้มอเตอร์เซอร์โวโดยตรงคู่กับสกรูบอล, ด้วยระบบปรับสมดุลกระบอกสูบคู่ทั้งสองด้านของ RAM เพื่อให้แน่ใจว่าการย้อนกลับที่ราบรื่นของฟีดแกน Z และการตอบสนองแบบไดนามิกที่รวดเร็ว

การชดเชยความร้อน: สกรูบอลมีโครงสร้าง Pre-tensioned ที่ปลายทั้งสองได้อย่างมีประสิทธิภาพขจัดการสูญเสียความแม่นยำที่เกิดจากการขยายตัวทางความร้อน

สายพานลำเลียงชิปเกลียว: หนึ่งชุดในแต่ละด้านของโต๊ะทำงานที่มีเส้นผ่าศูนย์กลางสกรู120มม. และส่วนตัดขวางเหล็กสี่เหลี่ยมขนาดใหญ่ได้อย่างรวดเร็วขับไล่ชิปนอกเครื่อง

สายพานลำเลียงแบบชิปแบบโซ่: ตั้งอยู่ที่ปลายเครื่องด้วยการเอียง45องศาแผ่นโซ่ที่กว้างขึ้นและแถบขูดฟันเลื่อยเก็บชิปลงในสายพานลำเลียงชิปขนาดเล็กได้อย่างรวดเร็ว

สายพานลำเลียงชิปขนาดเล็ก: รวบรวมและขนส่งชิป

ถังหล่อเย็น: ระบบกรองหลายชั้นเพื่อกรองสิ่งสกปรกและให้แน่ใจว่าการตัดเฉือนที่ราบรื่น
