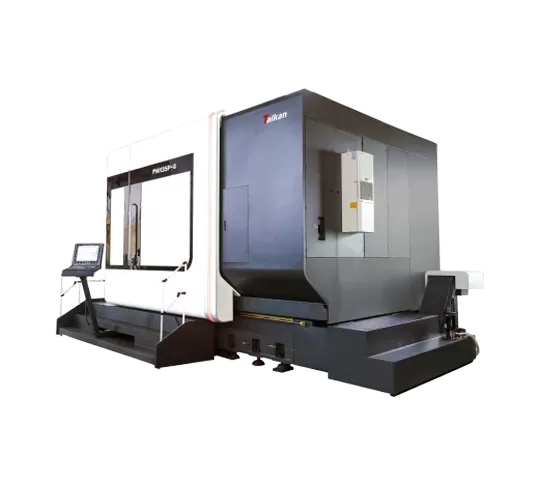

FH135P-C ศูนย์กัดและกลึง5แกน

การเดินทางแกน x/y/z

1450 × 1450 × 1000มม.

ระยะห่างจากหัวกัดแนวนอน

จุดศูนย์กลางไปยังโต๊ะทำงาน

30 ~ 1030มม.

ความเร็วโต๊ะหมุน

53รอบต่อนาที

ขนาดโต๊ะทำงาน

Φ1400mm

โหลดตารางสูงสุด

มิลลิ่ง4000กก.

หมุน3000กิโลกรัม

หัวกัดแบบสวิง (แกน B)

มาตรฐานมาตรฐานมาตรฐาน

ช่วงสวิง (0 = แนวตั้ง/180 = ระดับ)

-15 ° ~ + 180 °

ความเร็วสูงสุดแกน B

50รอบต่อนาที

ระยะห่างจากจมูกแกนแนวตั้งไปยังโต๊ะ

160 ~ 1160มม.

แกนหมุนไฟฟ้าความเร็วสูงสุด

10000รอบต่อนาที

กำลังไฟ (S1-100 %/40% DC)

42/58kW

แรงบิด (S1-100 %/40% DC)

215/350Nm

แกนหมุนเรียว

1:10เทเปอร์

เครื่องมืออินเตอร์เฟซ

HSK100A

ความจุนิตยสารเครื่องมือ

40T ค่ะ

แม็กซ์เส้นผ่าศูนย์กลางเครื่องมือ/ความยาว/น้ำหนัก

Φ135mm/300มม./12กก.

เวลาเปลี่ยนเครื่องมือ (เครื่องมือเป็นเครื่องมือ)

4S ค่ะ

เจาะ (ปกติเหล็กคาร์บอนปานกลาง)

Φ50mm

แตะ (ปกติเหล็กคาร์บอนปานกลาง)

M40

การเคลื่อนที่อย่างรวดเร็ว

40ม./นาที

ความถูกต้องของตำแหน่ง x/y/z

0.006มม.

ความถูกต้องของตำแหน่ง x/y/z ซ้ำ

0.004มม.

ความถูกต้องของตำแหน่ง b/c

B/c ซ้ำความถูกต้องของตำแหน่ง

โพรบอินฟราเรด

เครื่องวัดการตั้งค่าเครื่องมือ
(เครื่องมือวัดในพื้นที่เครื่องจักรกล)

ความสูงของเครื่อง (เครื่องมาตรฐาน)

4150มม.

ตัวหลักครอบครองพื้นที่ (L * W)

5905 × 4100มม.

นิตยสารเครื่องมือครอบครองพื้นที่ (L * W)

2200 × 1600มม.

สายพานลำเลียงชิปครอบครองพื้นที่ (L * W)

3700 × 1250มม.

ถังน้ำครอบครองพื้นที่ (L * W)

พื้นที่ครอบครองเครื่องที่สมบูรณ์
(ไม่รวมถังเก็บน้ำ) (l*w)

น้ำหนักเครื่อง

42000กิโลกรัมค่ะ

ระบบควบคุมควบคุม
