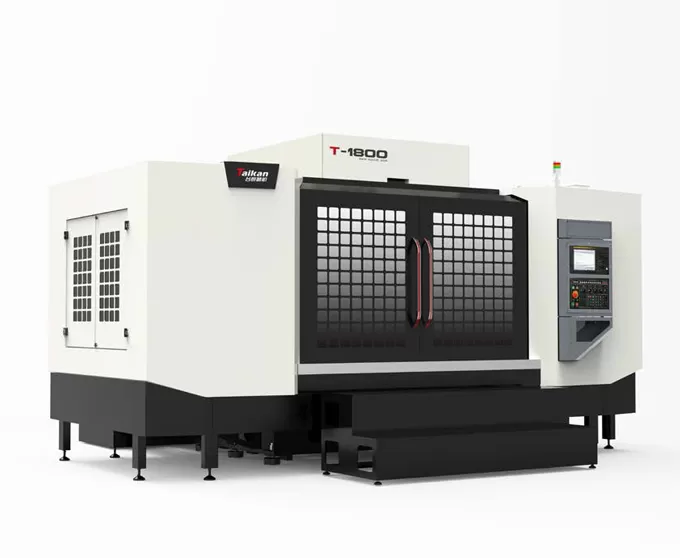

HT-1800 ศูนย์เครื่องจักรกลเจาะและกัดความเร็วสูงแม่นยำสูง

ระยะเคลื่อนที่

ระยะเคลื่อนที่โต๊ะ (แกน X)

mm

1800

ระยะเคลื่อนที่แคร่เลื่อน (แกน Y)

mm

650

ระยะเคลื่อนที่หัวสปินเดิล (แกน Z)

mm

475

ระยะห่างจากปลายสปินเดิลถึงผิวโต๊ะ

mm

100-575

ระยะห่างจากศูนย์กลางสปินเดิลถึงรางนำเสา

mm

707

โต๊ะ

ขนาดโต๊ะ

mm

1900*650

น้ำหนักสูงสุดที่รับได้

kg

600

ร่อง T (จำนวนร่อง - ความกว้างร่อง * ระยะห่าง)

mm

5-18*125

สปินเดิล

กำลังมอเตอร์ (กำลังพิกัด/ช่วงสั้น)

kW

3.7/5.5

แรงบิดมอเตอร์ (แรงบิดพิกัด/ช่วงสั้น)

N.m

14.1/21.0

ความเร็วรอบมอเตอร์สปินเดิล

rpm

20-20000

เทเปอร์สปินเดิล

/

BT30

ความเร็ว

ช่วงความเร็วป้อนตัด

มม./นาที

1-15000

ความเร็วเคลื่อนที่เร็วแกน X/Y/Z

ม./นาที

30/36/36

ความเที่ยงตรง

ความเที่ยงตรงในการกำหนดตำแหน่ง (X/Y/Z)

mm

0.015

GB/T 18400.4（ระยะเคลื่อนที่เต็ม）

ความสามารถในการทำซ้ำ (X/Y/Z)

mm

0.008

แมกกาซีนเครื่องมือ

ความจุเครื่องมือ

pcs

21

น้ำหนักเครื่องมือสูงสุด

kg

3

ความยาวเครื่องมือสูงสุด

mm

200

เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (เต็ม/ช่องว่างติดกัน)

mm

Ф60/Ф80

อื่นๆ

ระบบ CNC

/

Mitsubishi M80VB

แหล่งลม

Flow

ลิตร/นาที

≥200（ANR）

ความดันลม

MPa

0.6-0.8

ความจุอุปกรณ์

kVA

20

ความจุถังน้ำหล่อเย็นสูงสุด

ลิตร

400

ขนาดเครื่อง

mm

4400*3900*2560 (รวมขั้นบันได)

สัมพันธ์กับแกน X*Y*Z

น้ำหนัก (โดยประมาณ)

kg

7500
