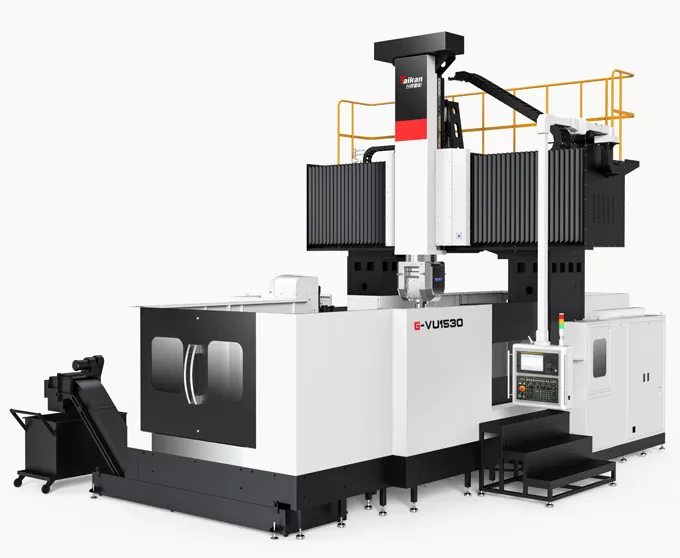

Name: HG-VU1530 เครื่องแมชชีนนิ่งเซ็นเตอร์แบบเกนทรี 5 แกน
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

ลักษณะของศูนย์เครื่องจักรกลขา5แกน G-VU1530

โครงตั้งสิ่งของ

เครื่อง adopts โครงสร้างคงที่ Gantry กับตารางย้ายการกำหนดค่าให้เสถียรภาพที่ดีที่สุดสำหรับการตัดที่มีประสิทธิภาพการดำเนินงาน

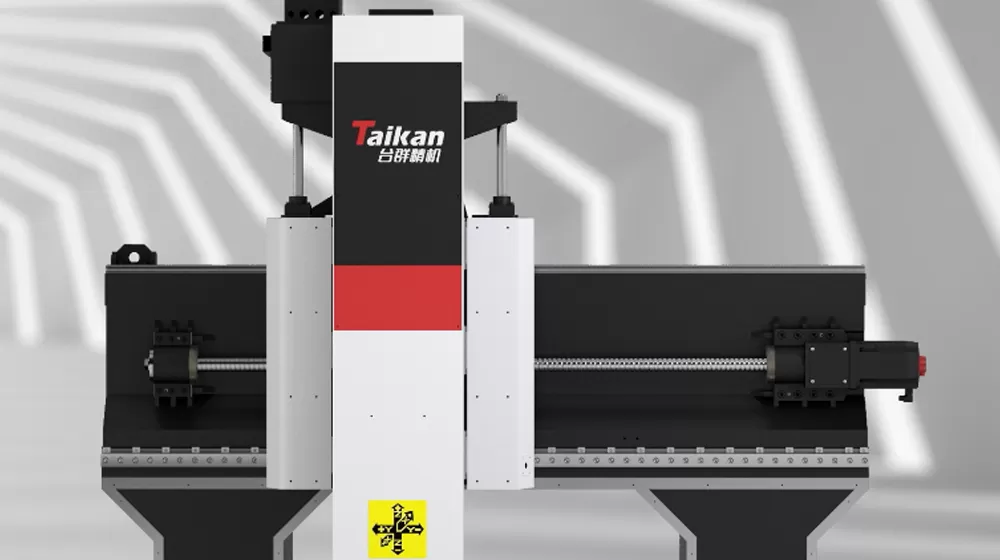

รางนำทางขั้นบันได

รางนำลำแสงถูกจัดเรียงไว้ในรูปแบบขั้นบันไดเพิ่มช่วงรางนำทางและปรับปรุงความสามารถในการรับน้ำหนักทำให้มั่นใจได้ถึงประสิทธิภาพการรับน้ำหนักที่ดีและการตัดที่มั่นคงระหว่างการตัดเฉือน

สมดุลไนโตรเจน

แกน Z ใช้ถังปรับสมดุลไนโตรเจนเพื่อปรับสมดุลน้ำหนักของ RAM

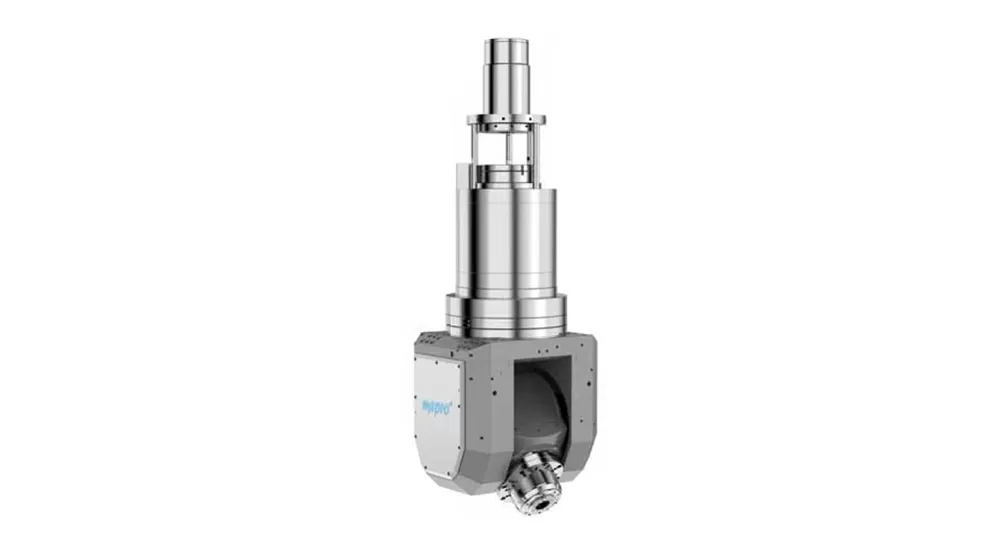

ชุดแกนหมุน

หน่วยแกนหมุนใช้ zhongke ibeg T70.5หัวกัดหมุนคู่ a/c ที่เชื่อมโยง5แกนซึ่งสามารถบรรลุการตัดเฉือนแบบ5แกนของพื้นผิวที่ซับซ้อน
ด้วยตัวเข้ารหัสความแม่นยำสูงและระบบหนีบไฮดรอลิกแกน A และ C สามารถยึดได้ทุกมุมภายในช่วงการทำงาน (แกน C ± 360 ° แกน ± ° 110)
แกนหมุนมอเตอร์มาตรฐาน18000รอบต่อนาทีสามารถตัดได้อย่างแม่นยำรวดเร็วและต่อเนื่อง

การประยุกต์ใช้ G-VU1530ศูนย์เครื่องจักรกลขา5แกน

ใช้เป็นหลักสำหรับการตัดเฉือนชิ้นส่วนที่ซับซ้อนอลูมิเนียมและโลหะผสมเช่นเดียวกับวัสดุที่ยากต่อเครื่องจักร มีความสามารถในการตัดเฉือนที่มีความแม่นยำสูงและมีประสิทธิภาพสูงของพื้นผิวเชิงพื้นที่ที่ซับซ้อน

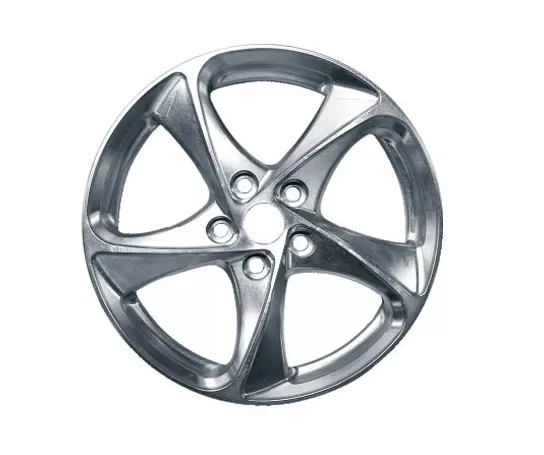

ตัวอย่างชิ้นงาน1

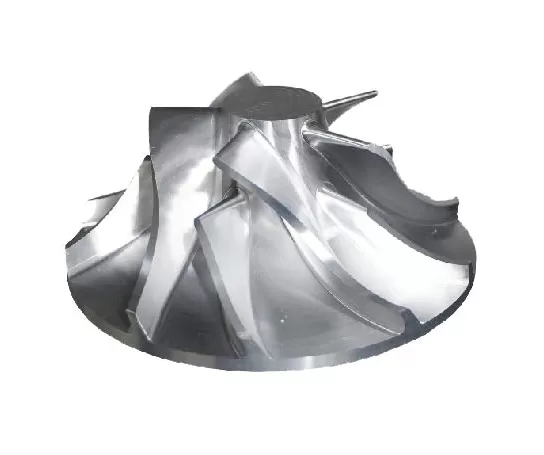

ตัวอย่างชิ้นงาน2

ตัวอย่างชิ้นงาน3

ข้อมูลจำเพาะของศูนย์เครื่องจักรกล 5 แกนแบบโครงสำหรับตั้ง รุ่น HG-VU1530

Item			Unit	HG-VU1530	หมายเหตุ
ระยะเคลื่อนที่	ระยะเคลื่อนที่โต๊ะ (แกน X)		mm	3200
	ระยะเคลื่อนที่แคร่เลื่อน (แกน Y)		mm	2700
	ระยะเคลื่อนที่ปั้นจั่น (แกน Z)		mm	1000
	ระยะจากปลายสปินเดิลถึงโต๊ะ		mm	100～1100
	ระยะยื่นของสปินเดิล		mm	329.2
	ความกว้างโครงสำหรับตั้งที่ใช้งานได้		mm	2450
โต๊ะ	ขนาดโต๊ะ		mm	1500*3000
	น้ำหนักสูงสุดที่รับได้		Kg	10000
	ร่องตัวที		mm	28
สปินเดิล	กำลังสปินเดิล		KW	30
	ความเร็วสูงสุด		รอบ/นาที	18000
	แรงบิดที่ส่งออก		Nm	72Nm-S1, 85Nm-S6
	ปากจับเรียวสปินเดิล			HSK-A63
	มุมแกว่งแกน A			±110°
	การหมุนแกน C			±360°
	ความเร็วสูงสุดแกน A/C		rpm	60
ความเร็ว	ช่วงอัตราป้อนงาน (ตัด)		mm/min	10000/10000/10000
ความเร็ว	ความเร็วเคลื่อนที่เร็ว (แกน X/Y/Z)		mm/min	15000/15000/15000
ความแม่นยำ	ความแม่นยำในการกำหนดตำแหน่ง (พร้อมสเกล)		mm	0.023/0.021/0.014	มาตรฐาน Fagor Linear Scale
	ความสามารถในการทำซ้ำ (พร้อมสเกล)		mm	0.015/0.013/0.011	มาตรฐาน Fagor Linear Scale
	ความแม่นยำการกำหนดตำแหน่งแกน A			8″（VD13441）
	ความสามารถในการทำซ้ำแกน A			4″（VD13441）
	ความแม่นยำการกำหนดตำแหน่งแกน C			8″（VD13441）
	ความสามารถในการทำซ้ำแกน C			4″（VD13441）
อื่นๆ	เครื่องถ่วงน้ำหนักแกน Z			ระบบสมดุลไฮดรอลิก + ไนโตรเจน

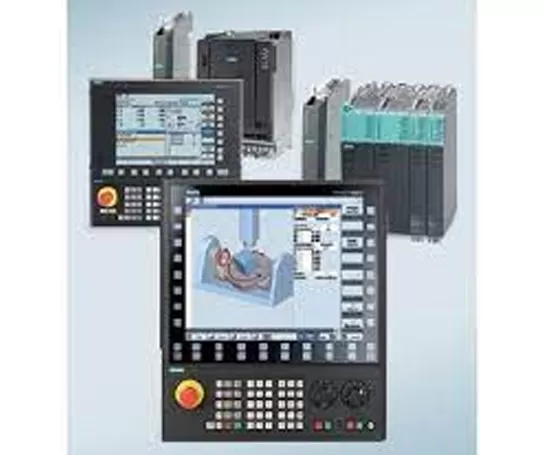

	ระบบ CNC			SIEMENS ONE	ควบคุม 5 แกนพร้อมกัน
	ระบบจ่ายลม	Flow	ลิตร/นาที	500
	ระบบจ่ายลม	ความดัน	MPa	0.6~0.8
	ความจุถังน้ำหล่อเย็น		ลิตร	750
	ขนาดเครื่อง (ยาว×กว้าง×สูง)		mm	780061006000
	ตู้ครอบเครื่อง		set	แผ่นโลหะปิดรอบด้าน	ไม่มีฝาครอบด้านบน

ข้อมูลในหน้านี้ใช้เพื่อการอ้างอิงเท่านั้น ข้อมูลจำเพาะและรายละเอียดอาจเปลี่ยนแปลงได้เนื่องจากการอัปเกรดหรือปรับปรุงผลิตภัณฑ์ หากต้องการข้อมูลเพิ่มเติม กรุณาติดต่อเรา
