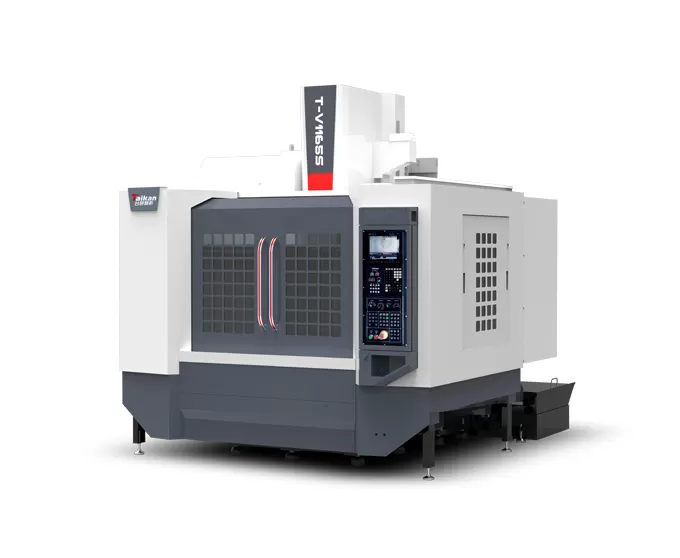

HT-V1165S เครื่องจักรกลแนวตั้งความเร็วสูงและประสิทธิภาพสูง

ระยะเคลื่อนที่

ระยะเคลื่อนที่โต๊ะ (แกน X)

mm

1100

ระยะเคลื่อนที่แคร่ (แกน Y)

mm

650

ระยะเคลื่อนที่หัวสปินเดิล (แกน Z)

mm

600

ระยะจากปลายสปินเดิลถึงพื้นผิวโต๊ะ

mm

125～725

ระยะจากศูนย์กลางสปินเดิลถึงแนวไกด์ของเสา

mm

707

โต๊ะงาน

ขนาดโต๊ะ

mm

1200*600

น้ำหนักบรรทุกสูงสุด (แบบกระจายน้ำหนักสม่ำเสมอ)

kg

800

ร่องตัวที (จำนวนร่อง - ความกว้างร่อง * ระยะห่าง)

mm

5-18*100

สปินเดิล

กำลังมอเตอร์ (พิกัด/ช่วงสั้น)

kW

7.5/11

แรงบิดมอเตอร์ (พิกัด/ช่วงสั้น)

N.m

35.8/95.5

ช่วงความเร็ว

r/min

50~12000 (แบบต่อตรง)

เส้นผ่านศูนย์กลางสปินเดิล

mm

φ150

ความเรียวสปินเดิล

/

BT40

ข้อมูลจำเพาะของรีเวท

/

P40T-I（MAS403）

ความเร็ว

ช่วงความเร็วป้อนตัด

mm/min

1-10000

ความเร็วเดินเร็วแกน X/Y/Z

m/min

36/36/36

ความแม่นยำ

ความแม่นยำในการวางตำแหน่ง (X/Y/Z)

mm

0.01

GB/T18400.4 (ระยะเคลื่อนที่ทั้งหมด)

ความสามารถในการทำซ้ำ (X/Y/Z)

mm

0.007

แม็กกาซีนเครื่องมือ

ความจุเครื่องมือ

pcs

24

น้ำหนักเครื่องมือสูงสุด

kg

7

ความยาวเครื่องมือสูงสุด

mm

250

เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (เต็ม/ช่องถัดไปว่าง)

mm

Φ75/Φ150

อื่นๆ

ระบบ CNC

/

Mitsubishi M80VB

แหล่งลม

Flow

L/min

≥280（ANR)

ความดันลม

MPa

0.6~0.8

ความจุอุปกรณ์

KVA

25

ความจุถังน้ำหล่อเย็น

L

300

ขนาดเครื่อง

mm

2700*3494*2970

สอดคล้องกับแกน X*Y*Z

น้ำหนัก (โดยประมาณ)

Kg

6100
