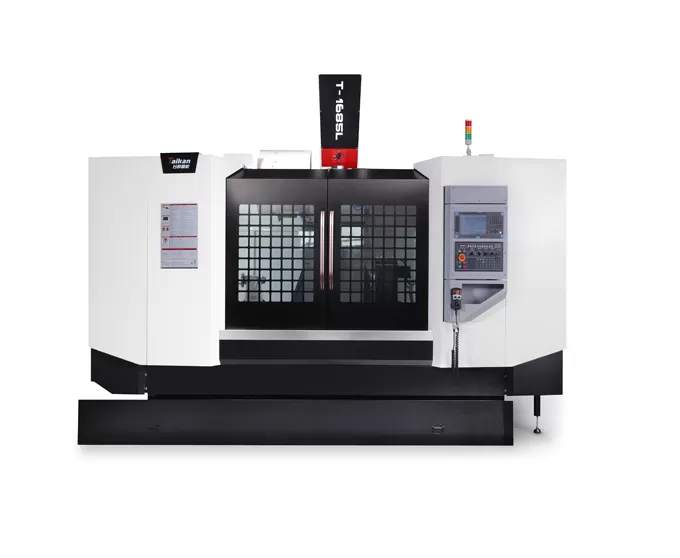

HT-1685L เครื่องจักรกลซีเอ็นซีแนวตั้งความเร็วสูงและความแม่นยำสูง

ระยะเคลื่อนที่

ระยะเคลื่อนที่โต๊ะ (แกน X)

mm

1650

ระยะเคลื่อนที่ป้อมอาน (แกน Y)

mm

850

ระยะเคลื่อนที่หัวเลื่อน (แกน Z)

mm

850

ระยะจากปลายสปินเดิลถึงพื้นโต๊ะ

mm

120～970

ระยะจากกึ่งกลางสปินเดิลถึงผิวไกด์คอลัมน์

mm

900

โต๊ะ

ขนาดโต๊ะ

mm

1700*850

น้ำหนักบรรทุกสูงสุด (รับน้ำหนักสม่ำเสมอ)

kg

1600

ร่องตัวที (จำนวนร่อง - ความกว้างร่อง * ระยะห่าง)

mm

5-18*125+2-18*100

สปินเดิล

กำลังมอเตอร์ (พิกัด/ช่วงสั้น)

kW

15/18.5

แรงบิดมอเตอร์ (พิกัด/ช่วงสั้น)

N.m

143/191

ช่วงความเร็ว

r/min

50～6000（belt）

เส้นผ่านศูนย์กลางสปินเดิล

mm

Φ190

รูเรียวสปินเดิล

/

BT50

ข้อมูลจำเพาะหมุดย้ำ

/

P50T-I（MAS403）

ความเร็ว

ช่วงความเร็วป้อนตัด

mm/min

24

ความเร็วเคลื่อนที่เร็วนำของแกน X/Y/Z

m/min

15

แมกกาซีนเครื่องมือ

ความจุเครื่องมือ

mm

300

น้ำหนักเครื่องมือสูงสุด

mm

Φ105/Φ210

ความยาวเครื่องมือสูงสุด

pcs

1-10000

เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (เมื่อบรรจุเต็ม/เมื่อช่องข้างเคียงว่าง)

kg

24/24/15

ความแม่นยำ

ความแม่นยำในการวางตำแหน่ง (X/Y/Z)

mm

0.015

GB/T18400.4 (ระยะเคลื่อนที่เต็ม)

ความสามารถในการทำซ้ำ (X/Y/Z)

mm

0.008

อื่นๆ

น้ำหนักถ่วงแกน Z

น้ำหนักถ่วง

ระบบ CNC

/

FANUC 0i-MF Plus

แหล่งจ่ายลม

Flow

L/min

280（ANR）

แรงดันลม

MPa

0.6~0.8

ความจุอุปกรณ์

KVA

35

ความจุถังน้ำหล่อเย็น

L

400

ขนาดเครื่อง

mm

5240×4055×3680

รวมแป้นเหยียบสายพานลำเลียงเศษ

น้ำหนัก (ประมาณ)

Kg

13200
