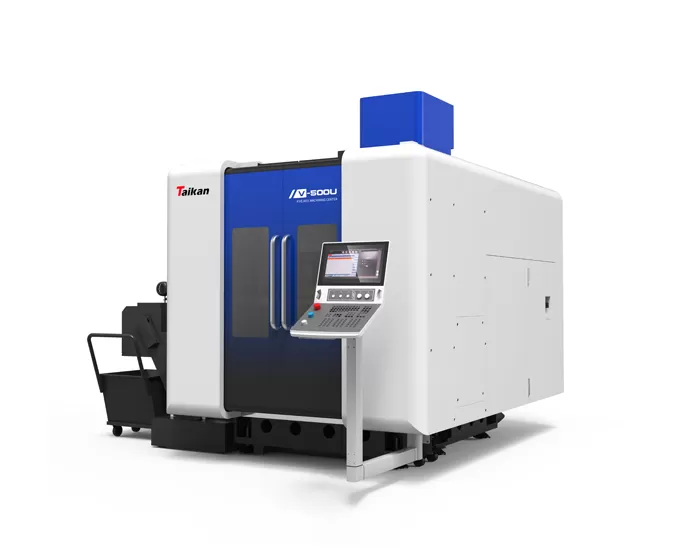

Name: HV-500U ศูนย์เครื่องจักรกลแนวตั้ง 5 แกน
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

ลักษณะของศูนย์เครื่องจักรกล5แกนแนวตั้ง V-500U

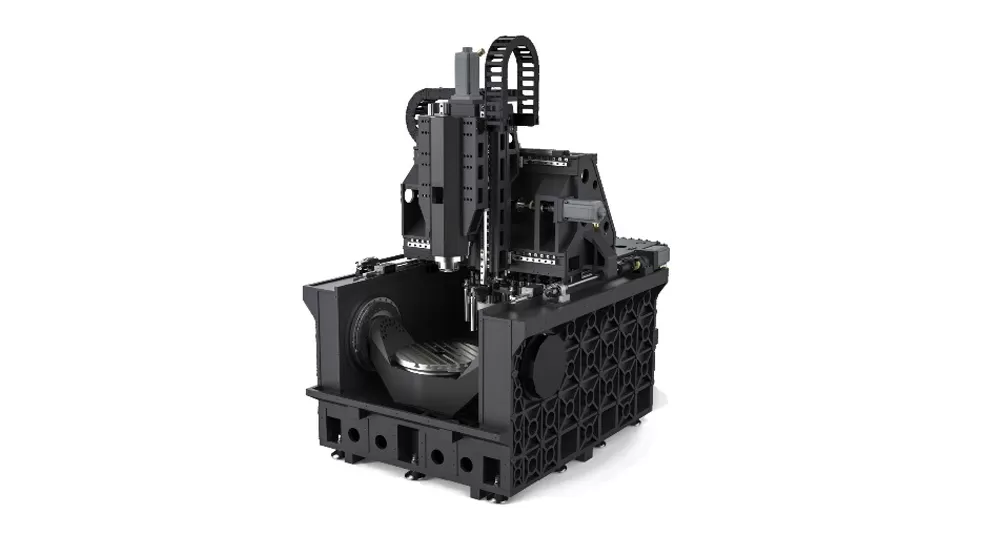

โครงขาสำหรับตั้งสิ่งของคานเคลื่อนที่

ระยะห่างระหว่างแกนหมุนและคานขวางสั้นช่วยให้สามารถทำงานได้อย่างอิสระของสามแกนและความแข็งแกร่งโดยรวมสูง
แกน Y มีสกรูสองลูกการออกแบบไดรฟ์คู่เพื่อให้มั่นใจถึงประสิทธิภาพการตอบสนองแบบไดนามิกที่ดีที่สุด
สกรูบอลของแกนฟีดได้รับการออกแบบด้วยโครงสร้างกลวงและติดตั้งระบบระบายความร้อนได้อย่างมีประสิทธิภาพรักษาเสถียรภาพทางความร้อน

โต๊ะหมุนไดรฟ์ตรงความแม่นยำสูง

โครงสร้างโต๊ะหมุนแกน a/c ได้รับการออกแบบอย่างอิสระด้วยแกน A ที่ขับเคลื่อนด้วยมอเตอร์แรงบิดคู่ช่วยเพิ่มความแข็งแกร่งและความต้านทานการสั่นสะเทือน
ทั้งแกน A และ C มีมอเตอร์ขับเคลื่อนตรงที่มีแรงบิดสูงและไม่มีกรอบและการออกแบบที่กะทัดรัดรวมเอาโรเตอร์ของมอเตอร์เข้ากับกลไกโต๊ะแบบหมุนซึ่งให้ความแข็งแกร่งในการส่งข้อมูลที่ยอดเยี่ยม
นอกจากนี้สเตเตอร์มอเตอร์จะระบายความร้อนด้วยน้ำหล่อเย็นเพื่อให้แน่ใจว่าเสถียรภาพทางความร้อนของโต๊ะหมุน
ความเร็วสูงสุดของแกน a/c สามารถเข้าถึง50 r/min.

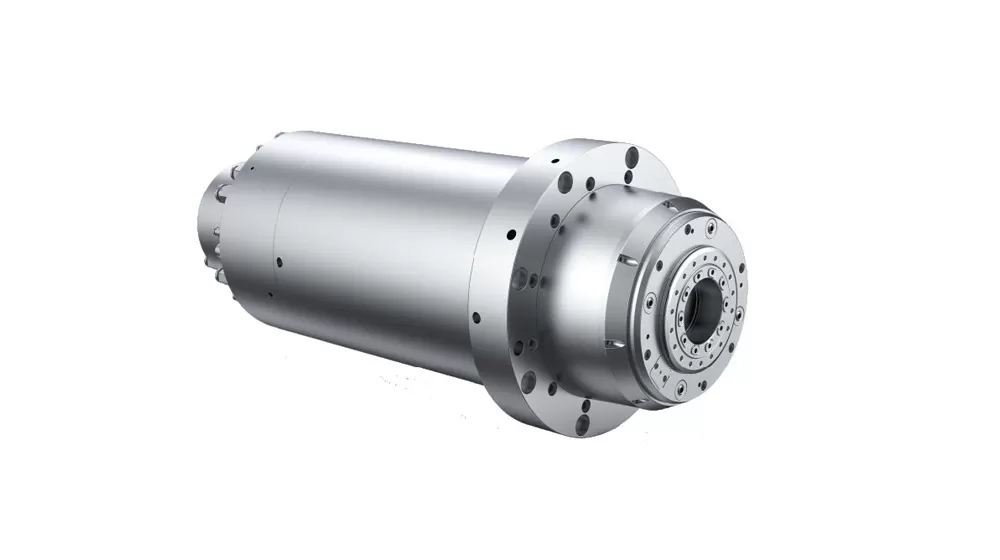

แกนหมุนมอเตอร์ความเร็วสูง

A63 HSK แกนหมุนมอเตอร์ความเร็วสูง
ความเร็วสูงสุดถึง18,000 r/min.

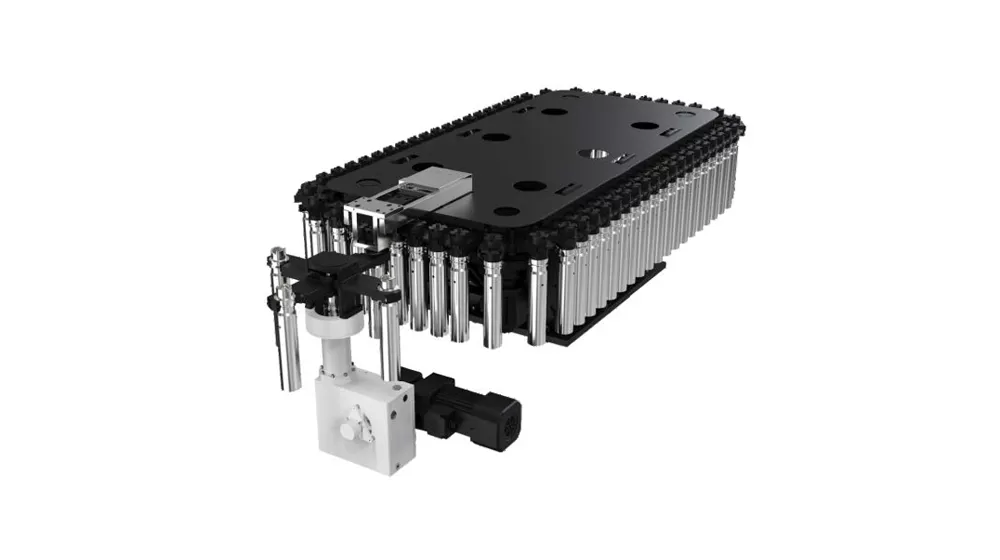

40-TOOL CHAIN-Type Magazine

การประยุกต์ใช้ศูนย์เครื่องจักรกล5แกนแนวตั้ง V-500U

ใช้กันอย่างแพร่หลายในการประมวลผลชิ้นส่วนที่ซับซ้อนเช่นใบพัดการบินและอวกาศส่วนประกอบยานยนต์แม่พิมพ์ที่มีความแม่นยำและอุปกรณ์ทางการแพทย์

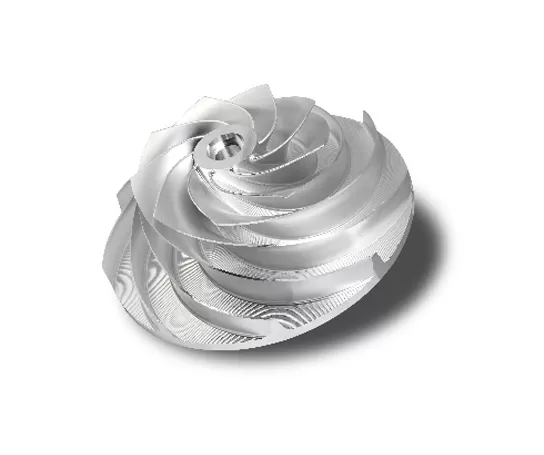

ตัวอย่างชิ้นงาน1

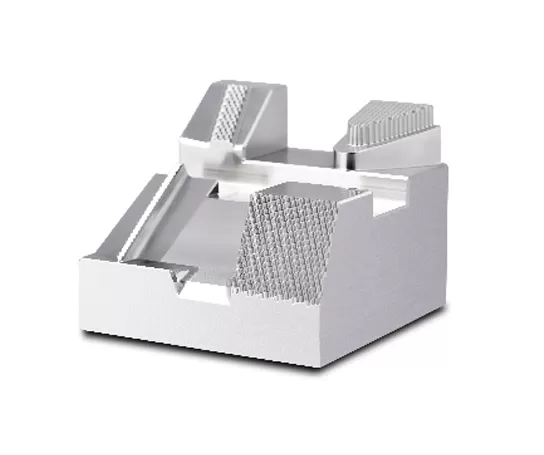

ตัวอย่างชิ้นงาน2

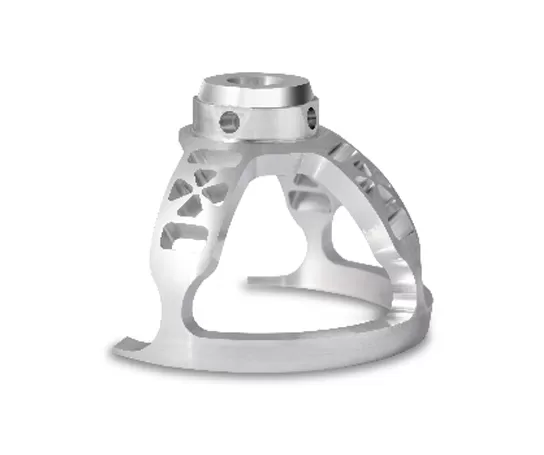

ตัวอย่างชิ้นงาน3

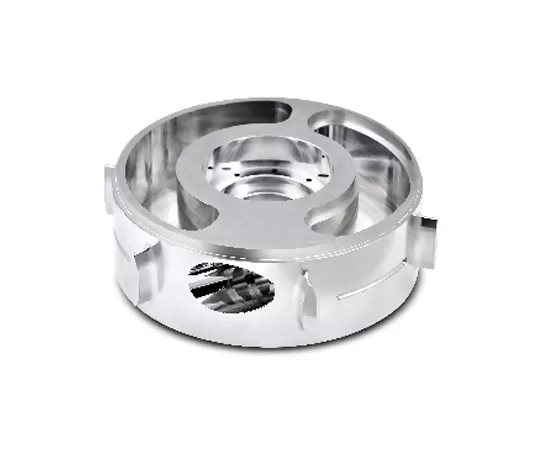

ตัวอย่างชิ้นงาน4

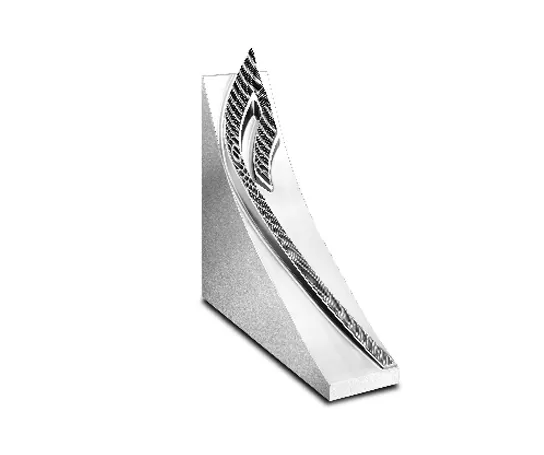

ตัวอย่างชิ้นงาน5

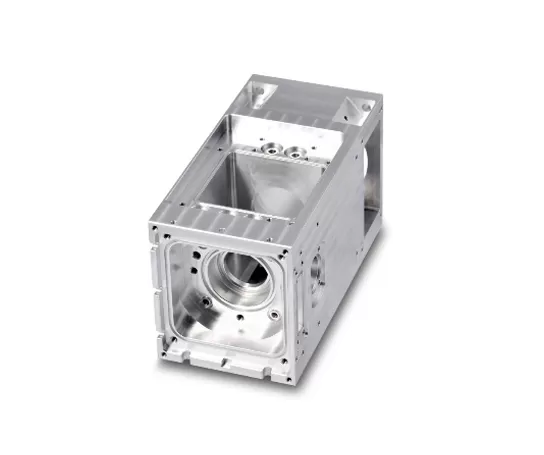

ตัวอย่างชิ้นงาน6

ตัวอย่างชิ้นงาน7

ข้อมูลจำเพาะของศูนย์เครื่องจักรกลแนวตั้ง 5 แกน รุ่น HV-500U

Item		Unit	HV-500U
ระยะเคลื่อนที่	ระยะเคลื่อนที่แกน X/Y/Z	mm	500/650/450
	ช่วงการหมุนของแกน A	°	±120
	ช่วงการหมุนของแกน C	°	360
	ระยะจากปลายสปินเดิลถึงพื้นผิวโต๊ะงาน	mm	150-600
โต๊ะ	ขนาดโต๊ะ	mm	Φ500x445
	น้ำหนักบรรทุกสูงสุด	kg	300
	ร่องตัว T (จำนวนร่อง - ความกว้างร่อง * ระยะห่าง)	mm	7-18*65
ความเร็ว	ความเร็วเคลื่อนที่เร็วแกน X/Y/Z	mm/min	36000
ความเร็ว	ความเร็วหมุนเร็วแกน A/C	r/min	50/50
ความแม่นยำ	ความแม่นยำในการกำหนดตำแหน่งแกน X/Y/Z	mm	0.006/0.006/0.006
	ความแม่นยำในการทำซ้ำแกน X/Y/Z	mm	0.004/0.004/0.004
	ความแม่นยำในการกำหนดตำแหน่งแกน A/C	sec	5/5
	ความแม่นยำในการทำซ้ำแกน A/C	sec	3/3
สปินเดิล	กำลังมอเตอร์สปินเดิล (S1/S6)	kW	30/35.5
	แรงบิดมอเตอร์สปินเดิล (S1/S6)	Nm	47.7/57.3
	ความเร็วสปินเดิล	r/min	0~20000
	ข้อมูลจำเพาะของจับยึดเครื่องมือ	/	HSK A63
แม็กกาซีนเครื่องมือ	โครงสร้างแม็กกาซีนเครื่องมือ	/	แม็กกาซีนแขนโซ่
	ความจุแม็กกาซีน	T	40
	น้ำหนักเครื่องมือสูงสุด	kg	8
	ความยาวเครื่องมือสูงสุด	mm	300
	เส้นผ่านศูนย์กลางสูงสุด (เต็ม/ว่างข้างเคียง)	mm	φ80/φ150
อื่นๆ	ระบบ CNC	/	Siemens SINUMERIK ONE
	ความต้องการแรงดันลม	MPa	0.6~0.8
	ความจุไฟฟ้ารวม	kW	50
	ขนาดเครื่อง (ยาวกว้างสูง)	mm	415038002850
	น้ำหนักเครื่องหลัก (ประมาณ)	KG	11000

ข้อมูลในหน้านี้ใช้สำหรับอ้างอิงเท่านั้น ข้อมูลจำเพาะและรายละเอียดอาจเปลี่ยนแปลงเนื่องจากการอัปเกรดหรือปรับปรุงผลิตภัณฑ์ หากต้องการข้อมูลเพิ่มเติม กรุณาติดต่อเรา
