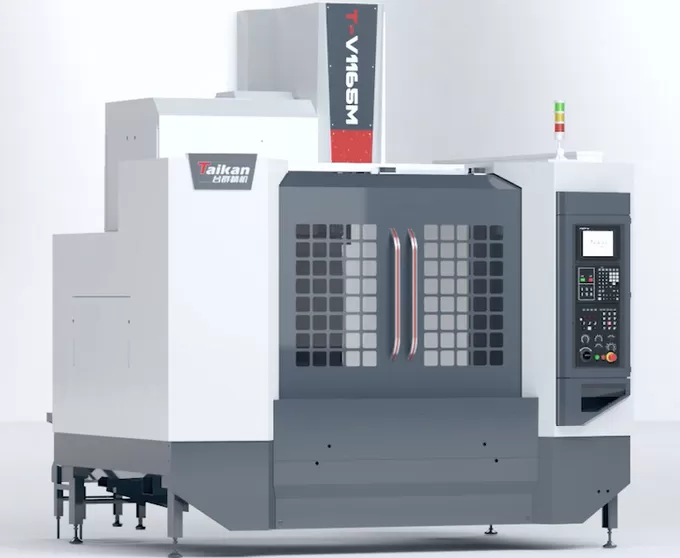

HT-V1165M เครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้งความเร็วสูงและความแข็งแกร่งสูง

ระยะเคลื่อนที่

ระยะเคลื่อนที่โต๊ะ (แกน X)

mm

1100

ระยะเคลื่อนที่แคร่เลื่อน (แกน Y)

mm

650

ระยะเคลื่อนที่หัวสปินเดิล (แกน Z)

mm

600

ระยะห่างจากปลายสปินเดิลถึงผิวโต๊ะ

mm

150～750

ระยะห่างจากศูนย์กลางสปินเดิลถึงผิวไกด์คอลัมน์

mm

718

โต๊ะทำงาน

ขนาดโต๊ะ

mm

1200*650

น้ำหนักบรรทุกสูงสุด (รับน้ำหนักสม่ำเสมอ)

kg

1000

ร่อง T (จำนวนร่อง - ความกว้างร่อง * ระยะห่าง)

mm

5-18*100

สปินเดิล

กำลังมอเตอร์ (พิกัด/ช่วงสั้น)

kW

11/15

แรงบิดมอเตอร์ (พิกัด/ช่วงสั้น)

N.m

52.5/118

ช่วงความเร็ว

รอบ/นาที

50~8000（สายพาน）

เส้นผ่านศูนย์กลางสปินเดิล

mm

φ150

เทเปอร์สปินเดิล

/

BT40

ข้อมูลจำเพาะของรีเวท

/

P40T-I（MAS403）

ความเร็ว

ช่วงความเร็วป้อนตัด

มม./นาที

1-10000

ความเร็วเคลื่อนที่เร็วแกน X/Y/Z

เมตร/นาที

36/36/30

ความแม่นยำ

ความแม่นยำตำแหน่ง (X/Y/Z)

mm

0.01

GB/T18400.4（ฟูลทราเวล）

ความสามารถในการทำซ้ำ (X/Y/Z)

mm

0.007/0.007/0.008

แม็กกาซีนเครื่องมือ

ความจุเครื่องมือ

pcs

24

น้ำหนักเครื่องมือสูงสุด

kg

7

ความยาวเครื่องมือสูงสุด

mm

250

เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (เต็ม/ช่องว่างข้างเคียง)

mm

Φ75/Φ150

อื่นๆ

ตุ้มถ่วงสมดุลแกน Z

/

สมดุลไนโตรเจน

ระบบ CNC

/

Mitsubishi M80VB

แหล่งจ่ายลม

Flow

ลิตร/นาที

≥280（ANR)

ความดันลม

MPa

0.6~0.8

ความจุอุปกรณ์

KVA

25

ความจุถังน้ำหล่อเย็น

ลิตร

300

ขนาดเครื่อง

mm

2700*3480*2970

สอดคล้องกับแกน X*Y*Z

น้ำหนัก (โดยประมาณ)

Kg

7200
