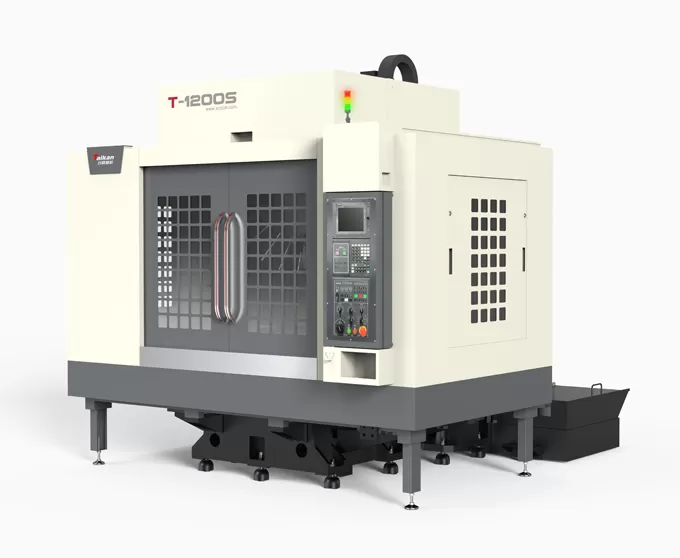

HT-1200S ศูนย์เครื่องจักรกลความเร็วสูงและประสิทธิภาพสูงสำหรับดุมล้อ

ระยะเคลื่อนที่

ระยะเคลื่อนที่โต๊ะงาน (แกน X)

mm

1200

ระยะเคลื่อนที่ฐานรอง (แกน Y)

mm

550

ระยะเคลื่อนที่หัวสปินเดิล (แกน Z)

mm

450

ระยะจากปลายสปินเดิลถึงพื้นผิวโต๊ะ

mm

125~575

ระยะจากศูนย์กลางสปินเดิลถึงพื้นผิวนำแนวของเสา

mm

632

โต๊ะงาน

ขนาดโต๊ะงาน

mm

1300*550

น้ำหนักบรรทุกสูงสุด

kg

500

ร่องตัวที (จำนวนร่อง - ความกว้างร่อง * ระยะห่าง)

mm

5-18*100

สปินเดิล

กำลังมอเตอร์ (พิกัด/ช่วงสั้น)

kW

3.7/5.5

แรงบิดมอเตอร์ (พิกัด/ช่วงสั้น)

N.m

14.1/21

ความเร็วรอบมอเตอร์สปินเดิล

rpm

20-20000

เทเปอร์สปินเดิล

/

BT30

ความเร็ว

ช่วงความเร็วป้อนตัด

มม./นาที

1-15000

ความเร็วเคลื่อนที่เร็วของแกน X/Y/Z

ม./นาที

36/36/36

ความแม่นยำ

ความแม่นยำการกำหนดตำแหน่ง (X/Y/Z)

mm

0.01

GB/T 18400.4（ระยะเคลื่อนที่เต็ม）

ความสามารถในการทำซ้ำ (X/Y/Z)

mm

0.006

แม็กกาซีนเครื่องมือ

ความจุเก็บเครื่องมือ

pcs

21

น้ำหนักเครื่องมือสูงสุด

kg

3

ความยาวเครื่องมือสูงสุด

mm

250

เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (เต็ม/ที่ว่างติดกัน)

mm

Ф60/Ф80

อื่นๆ

ระบบ CNC

Mitsubishi M80VB

แหล่งอากาศ

Flow

ลิตร/นาที

≥200（ANR）

ความดันอากาศ

MPa

0.6-0.8

ความจุอุปกรณ์

kVA

15

ความจุถังน้ำหล่อเย็นสูงสุด

ลิตร

330

ขนาดเครื่อง

mm

2850*3300*2850

สัมพันธ์กับแกน X*Y*Z

น้ำหนัก (โดยประมาณ)

kg

5000
