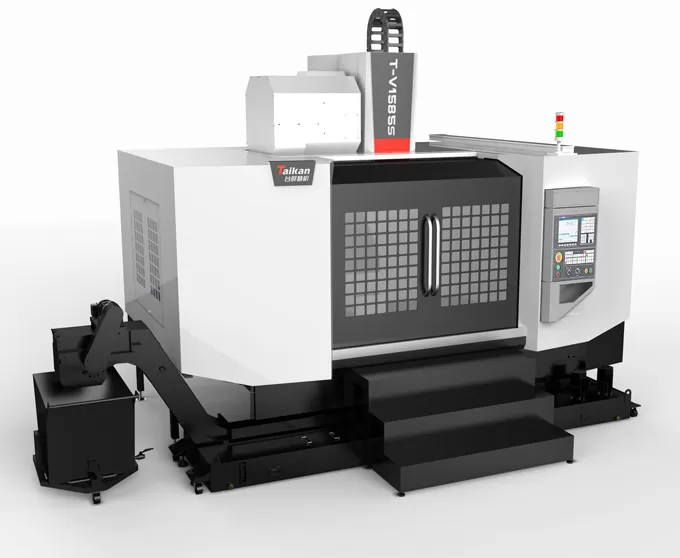

HT-V1585S เครื่องกัดแนวตั้งความเร็วสูงและประสิทธิภาพสูง

ระยะเคลื่อนที่

ระยะเคลื่อนที่แนวแกน X ของโต๊ะงาน

mm

1550

ระยะเคลื่อนที่แนวแกน Y ของแท่นเลื่อน

mm

850

ระยะเคลื่อนที่แนวแกน Z ของหัวสปินเดิล

mm

850

ระยะห่างจากปลายสปินเดิลถึงพื้นผิวโต๊ะงาน

mm

120～970

ระยะห่างจากศูนย์กลางสปินเดิลถึงผิวไกด์ของเสา

mm

921

โต๊ะงาน

ขนาดโต๊ะงาน

mm

1700*850

น้ำหนักบรรทุกสูงสุด (กระจายน้ำหนักสม่ำเสมอ)

kg

1500

ร่องตัว T (จำนวนร่อง - ความกว้างร่อง * ระยะห่าง)

mm

5-18*125+2-18*100

สปินเดิล

กำลังมอเตอร์ (พิกัด/ชั่วขณะ)

kW

15/18.5

แรงบิดมอเตอร์ (พิกัด/ชั่วขณะ)

N.m

143/191

ช่วงความเร็วรอบ

รอบ/นาที

50～6000 (สายพาน)

เส้นผ่านศูนย์กลางสปินเดิล

mm

Φ190

เทเปอร์สปินเดิล

/

BT50

ข้อมูลจำเพาะของสลักดึง

/

P50T-I (MAS403)

ความเร็ว

ช่วงความเร็วป้อนตัด

มม./นาที

1-10000

ความเร็วเคลื่อนที่เร็วของแกน X/Y/Z

ม./นาที

24/24/20

ความแม่นยำ

ความแม่นยำตำแหน่ง (X/Y/Z)

mm

0.015

GB/T18400.4 (ระยะเต็มช่วง)

ความสามารถในการทำซ้ำ (X/Y/Z)

mm

0.008

แม็กกาซีนเครื่องมือ

ความจุเครื่องมือ

pcs

24

น้ำหนักเครื่องมือสูงสุด

kg

15

ความยาวเครื่องมือสูงสุด

mm

300

เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (มีเครื่องมือทุกตำแหน่ง/ตำแหน่งข้างเคียงว่าง)

mm

Φ105/Φ210

อื่นๆ

ตุ้มน้ำหนักถ่วงแกน Z

สมดุลด้วยไนโตรเจน

ระบบ CNC

/

FANUC 0i-MF Plus(5)

แหล่งจ่ายลม

Flow

ลิตร/นาที

280 (ANR)

แรงดันลม

MPa

0.6~0.8

ความจุอุปกรณ์

KVA

35

ความจุถังน้ำหล่อเย็น

ลิตร

400

ขนาดเครื่องจักร

mm

5240*4054*3662

พร้อมแป้นเหยียบสายพานลำเลียงเศษ

น้ำหนัก (โดยประมาณ)

Kg

11700
