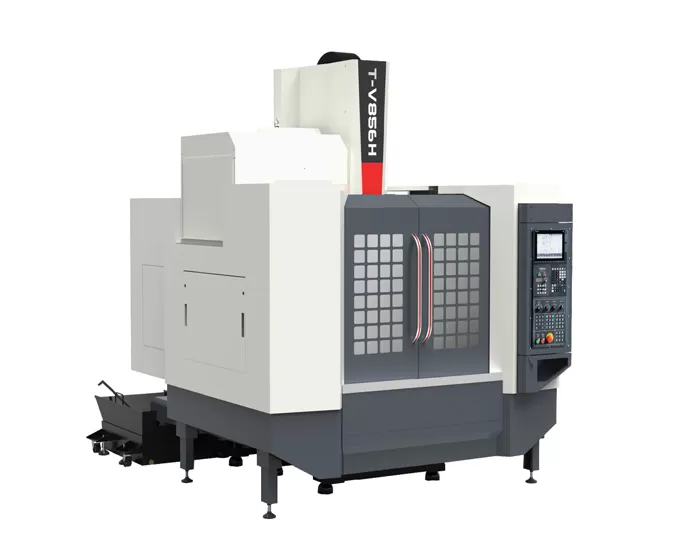

HT-V856H เครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้งความเร็วสูงและความแม่นยำสูง

ระยะเคลื่อนที่

ระยะเคลื่อนที่โต๊ะ (แกน X)

mm

800

ระยะเคลื่อนที่แท่นเลื่อน (แกน Y)

mm

550

ระยะเคลื่อนที่หัวสปินเดิล (แกน Z)

mm

600

ระยะจากปลายสปินเดิลถึงพื้นโต๊ะงาน

mm

125～725

ระยะจากศูนย์กลางสปินเดิลถึงพื้นผิวไกด์คอลัมน์

mm

590

โต๊ะงาน

ขนาดโต๊ะ

mm

1000*500

น้ำหนักบรรทุกสูงสุด (การกระจายโหลดสม่ำเสมอ)

kg

450

ร่องตัวที (จำนวนร่อง - ความกว้างร่อง * ระยะห่าง)

mm

5-18*100

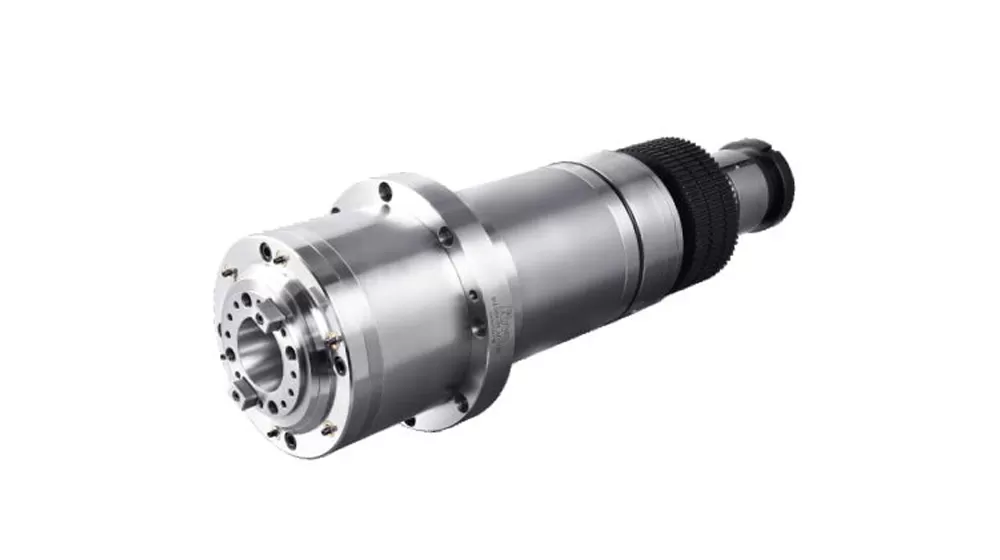

สปินเดิล

กำลังมอเตอร์ (พิกัด/ระยะสั้น)

kW

11/15

แรงบิดมอเตอร์ (พิกัด/ระยะสั้น)

N.m

52.5/118

ช่วงความเร็ว

รอบ/นาที

50~12000 (ข้อต่อโดยตรง)

เส้นผ่านศูนย์กลางสปินเดิล

mm

φ150

เทเปอร์สปินเดิล

/

BT40

รายละเอียดรีเวท

/

P40T-I（MAS403）

ความเร็ว

ช่วงความเร็วฟีดตัด

มม./นาที

1-10000

ความเร็วเดินเร็วแกน X/Y/Z

ม./นาที

30/30/30

ความแม่นยำ

ความแม่นยำในการวางตำแหน่ง (X/Y/Z)

mm

0.008

GB/T18400.4(ระยะเคลื่อนที่เต็มที่)

ความสามารถในการทำซ้ำ (X/Y/Z)

mm

0.005

แม็กกาซีนเครื่องมือ

ความจุเครื่องมือ

pcs

24

น้ำหนักเครื่องมือสูงสุด

kg

7

ความยาวเครื่องมือสูงสุด

mm

250

เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (เต็ม/ตำแหน่งข้างว่าง)

mm

Φ75/Φ150

อื่นๆ

ระบบ CNC

/

Mitsubishi M80VB

แหล่งลม

Flow

ลิตร/นาที

≥280（ANR)

ความดันลม

MPa

0.6~0.8

ความจุอุปกรณ์

KVA

25

ความจุถังน้ำหล่อเย็น

ลิตร

300

ขนาดเครื่อง

mm

2240*3121*3026

สอดคล้องกับแกน X*Y*Z

น้ำหนัก (โดยประมาณ)

Kg

4600
