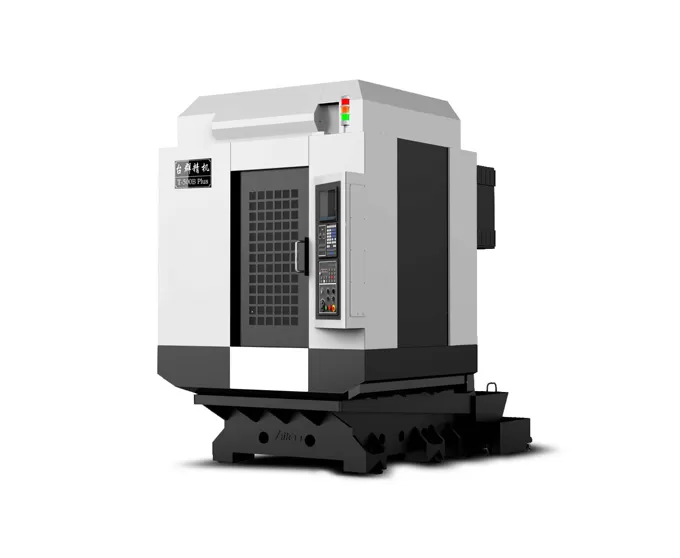

HT-500B PLUS เครื่องจักรกลซีเอ็นซีเจาะและกัดความเร็วสูง ความแม่นยำสูง

ระยะเคลื่อนที่

ระยะเคลื่อนที่ของโต๊ะ (แกน X)

mm

500

ระยะเคลื่อนที่ของแคร่เลื่อน (แกน Y)

mm

400

ระยะเคลื่อนที่ของหัวสปินเดิล (แกน Z)

mm

320

ระยะจากปลายสปินเดิลถึงพื้นผิวโต๊ะ

mm

180-500

ระยะจากศูนย์กลางสปินเดิลถึงผิวไกด์ของเสาเครื่อง

mm

445

โต๊ะงาน

ขนาดโต๊ะ

mm

620*400

น้ำหนักบรรทุกสูงสุด

kg

250

ร่อง T (จำนวนร่อง - ความกว้างร่อง × ระยะห่าง)

mm

3-14*120

สปินเดิล

กำลังมอเตอร์ (พิกัด/ช่วงสั้น)

kW

15/18

แรงบิดมอเตอร์ (พิกัด/ช่วงสั้น)

N.m

8.95/11

ความเร็วรอบมอเตอร์สปินเดิล

rpm

20-24000

เทเปอร์สปินเดิล

/

BT30

ความเร็ว

ช่วงความเร็วป้อนตัด

มม./นาที

1-15000

ความเร็วเคลื่อนที่เร็วของแกน X/Y/Z

ม./นาที

48/48/48

ความแม่นยำ

ความแม่นยำในการกำหนดตำแหน่ง (X/Y/Z)

mm

0.006

GB/T 18400.4

（ระยะเต็ม）

ความสามารถในการทำซ้ำ (X/Y/Z)

mm

0.004

แม็กกาซีนเครื่องมือ

ความจุเก็บเครื่องมือ

pcs

21

น้ำหนักเครื่องมือสูงสุด

kg

3

ความยาวเครื่องมือสูงสุด

mm

300

เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (เต็ม/ช่องว่างติดกัน)

mm

Ф60/Ф80

อื่นๆ

ระบบ CNC

Mitsubishi M80VA

แหล่งจ่ายลม

Flow

ลิตร/นาที

≥200 (ANR)

แรงดันลม

MPa

0.6-0.8

ความจุอุปกรณ์

kVA

25

ความจุถังน้ำหล่อเย็นสูงสุด

ลิตร

145

ขนาดเครื่อง

mm

1690*2660*2410

สัมพันธ์กับแกน X*Y*Z

น้ำหนัก (โดยประมาณ)

kg

3100
