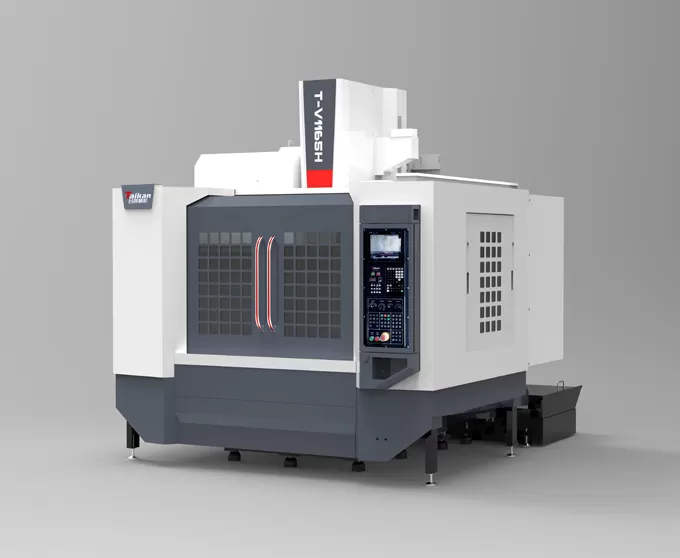

HT-V1165H เครื่องจักรกลซีเอ็นซีแนวตั้งความเร็วสูงและความแม่นยำสูง

ระยะเคลื่อนที่

ระยะเคลื่อนที่โต๊ะงาน (แกน X)

mm

1100

ระยะเคลื่อนที่แคร่ (แกน Y)

mm

650

ระยะเคลื่อนที่หัวสปินเดิล (แกน Z)

mm

600

ระยะจากปลายสปินเดิลถึงพื้นผิวโต๊ะงาน

mm

125～725

ระยะจากศูนย์กลางสปินเดิลถึงผิวรางนำเสา

mm

707

โต๊ะงาน

ขนาดโต๊ะงาน

mm

1200*600

น้ำหนักบรรทุกสูงสุด (กระจายน้ำหนักอย่างสม่ำเสมอ)

kg

800

ร่องตัว T (จำนวนร่อง - ความกว้างร่อง * ระยะห่าง)

mm

5-18*100

สปินเดิล

กำลังมอเตอร์ (พิกัด/ช่วงสั้น)

kW

11/15

แรงบิดมอเตอร์ (พิกัด/ช่วงสั้น)

N.m

52.5/118

ช่วงความเร็วรอบ

รอบ/นาที

50~12000 (เชื่อมต่อโดยตรง)

เส้นผ่านศูนย์กลางสปินเดิล

mm

φ150

ความเรียวของสปินเดิล

/

BT40

ข้อมูลจำเพาะของสลักดึง

/

P40T-I（MAS403）

ความเร็ว

ช่วงความเร็วป้อนตัด

มม./นาที

1-10000

ความเร็วเคลื่อนที่เร็วแกน X/Y/Z

ม./นาที

30/30/30

ความแม่นยำ

ความแม่นยำในการวางตำแหน่ง (X/Y/Z)

mm

0.01

GB/T18400.4(ระยะเคลื่อนที่เต็ม)

ความสามารถในการทำซ้ำ (X/Y/Z)

mm

0.007

แม็กกาซีนเครื่องมือ

ความจุเครื่องมือ

pcs

24

น้ำหนักเครื่องมือสูงสุด

kg

7

ความยาวเครื่องมือสูงสุด

mm

250

เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (เต็ม/ช่องว่างข้างเคียง)

mm

Φ75/Φ150

อื่นๆ

ระบบ CNC

/

Mitsubishi M80VB

แหล่งจ่ายลม

Flow

ลิตร/นาที

≥280（ANR)

แรงดันลม

MPa

0.6~0.8

ความจุอุปกรณ์

KVA

25

ความจุถังน้ำหล่อเย็น

ลิตร

300

ขนาดเครื่อง

mm

2700*3494*2970

ตามแกน X*Y*Z

น้ำหนัก (ประมาณ)

Kg

6100
