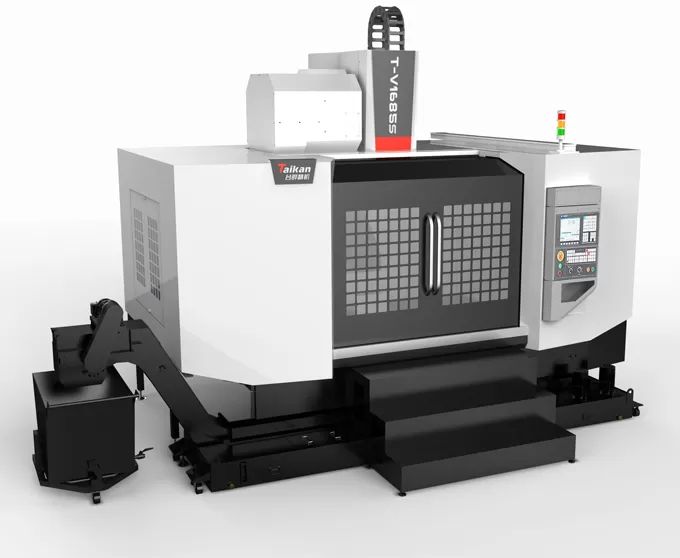

HT-V1685S ศูนย์เครื่องจักรกลแนวตั้งความเร็วสูงและประสิทธิภาพสูง

ระยะเคลื่อนที่

ระยะเคลื่อนที่โต๊ะ (แกน X)

mm

1650

ระยะเคลื่อนที่แคร่ (แกน Y)

mm

850

ระยะเคลื่อนที่หัวสปินเดิล (แกน Z)

mm

850

ระยะจากปลายสปินเดิลถึงพื้นผิวโต๊ะ

mm

120～970

ระยะจากศูนย์กลางสปินเดิลถึงผิวไกด์คอลัมน์

mm

921

โต๊ะงาน

ขนาดโต๊ะ

mm

1700*850

น้ำหนักรับสูงสุด (รับน้ำหนักสม่ำเสมอ)

kg

1600

ร่องตัวที (จำนวนร่อง - ความกว้างร่อง * ระยะห่าง)

mm

5-18*125+2-18*100

สปินเดิล

กำลังมอเตอร์ (พิกัด/ช่วงสั้น)

kW

15/18.5

แรงบิดมอเตอร์ (พิกัด/ช่วงสั้น)

N.m

143/191

ช่วงความเร็ว

r/min

50～6000 (สายพาน)

เส้นผ่านศูนย์กลางสปินเดิล

mm

Φ190

เทเปอร์สปินเดิล

/

BT50

ข้อกำหนดสตัดดึง

/

P50T-I（MAS403）

ความเร็ว

ช่วงความเร็วป้อนตัด

มม./นาที

1-10000

ความเร็วเดินเร็วแกน X/Y/Z

ม./นาที

24/24/20

ความแม่นยำ

ความแม่นยำการวางตำแหน่ง (X/Y/Z)

mm

0.015

GB/T18400.4 (ระยะเคลื่อนที่ทั้งหมด)

ความเที่ยงตรงในการทำซ้ำ (X/Y/Z)

mm

0.008

แม็กกาซีนเครื่องมือ

ความจุเครื่องมือ

pcs

24

น้ำหนักเครื่องมือสูงสุด

kg

15

ความยาวเครื่องมือสูงสุด

mm

300

เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (เต็ม/ช่องว่างข้างเคียง)

mm

Φ105/Φ210

อื่นๆ

น้ำหนักถ่วงแกน Z

ระบบถ่วงสมดุลด้วยไนโตรเจน

ระบบ CNC

/

FANUC 0i-MF（5）

แหล่งจ่ายลม

Flow

ลิตร/นาที

280

ความดันลม

MPa

0.6~0.8

ความจุอุปกรณ์

KVA

35

ความจุถังน้ำหล่อเย็น

ลิตร

400

ขนาดเครื่อง

mm

5240×4054×3662

รวมแป้นเหยียบลำเลียงเศษ

น้ำหนัก (โดยประมาณ)

Kg

11900
