เครื่องแมชชีนนิ่งเซ็นเตอร์แนวนอน

ศูนย์เครื่องจักรกลแนวนอน

คุณสมบัติของศูนย์เครื่องจักรกลแนวนอน

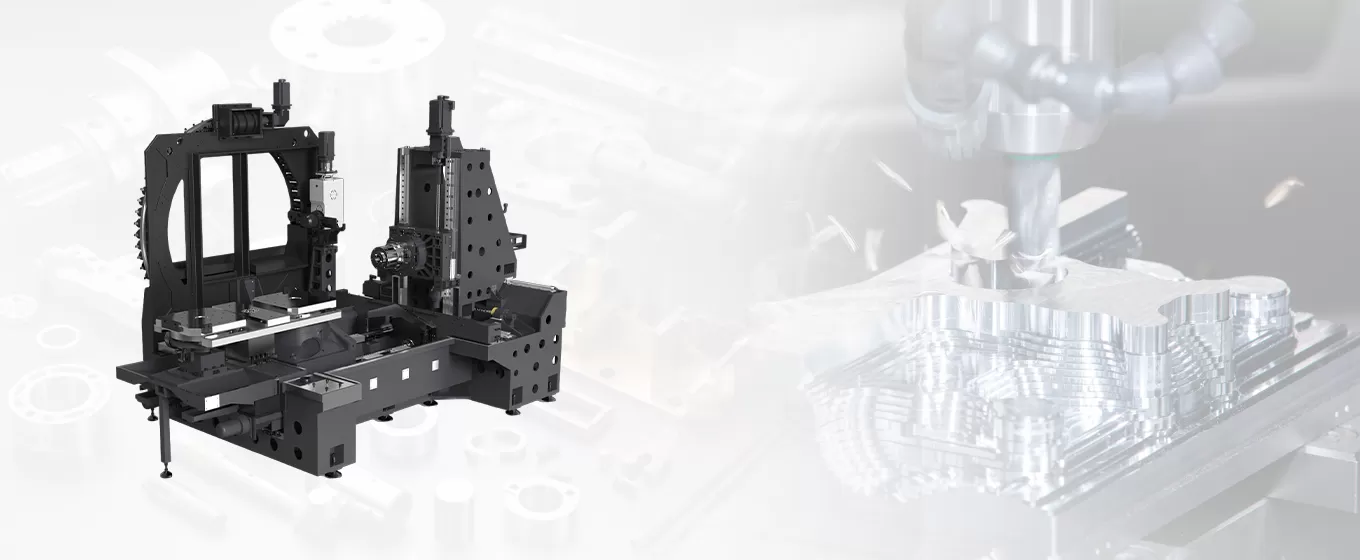

การออกแบบโครงสร้างที่หลากหลาย

• โครงสร้างแบบคอลัมน์ครอสสไลด์: ซีรีส์ T-H ศูนย์เครื่องจักรกลแนวนอนขนาดเล็ก กะทัดรัดและรวดเร็วสำหรับการตัดเฉือนที่มีประสิทธิภาพสูง

• โครงสร้างแบบสไลด์คอลัมน์เคลื่อนที่รูปตัว T + APC แบบแคม: ซีรีส์ DH ศูนย์เครื่องจักรกลแนวนอนสองโต๊ะ ออกแบบใหม่ที่ปรับปรุงให้มีประสิทธิภาพเสถียรยิ่งขึ้น

• โครงสร้างแบบสไลด์คอลัมน์เคลื่อนที่รูปตัว T กลับหัว: ซีรีส์ DHS ศูนย์เครื่องจักรกลแนวนอนแบบโต๊ะเดี่ยวขนาดใหญ่ พร้อมพื้นที่หมุนขนาดใหญ่เพื่อขยายความสามารถในการตัดเฉือน

การกำหนดค่าแท่นหมุนที่หลากหลาย

• แท่นหมุนขับเคลื่อนตรงความแม่นยำสูง: ขับเคลื่อนด้วยมอเตอร์แรงบิดสูงพร้อมระบบป้อนกลับแบบเกรทติ้งวงกลม ให้ความแม่นยำสูง ความเร็วสูง และไม่มีระยะฟันเฟือง

• แท่นหมุนแคมความแม่นยำสูง: โดดเด่นด้วยระบบขับเคลื่อนลูกกลิ้งแคม พินตำแหน่งรูปกรวย และกลไกล็อคไฮดรอลิกหลายจุด เพื่อความแข็งแกร่งสูงและการตัดเฉือนงานหนัก

• แท่นหมุนแบบแบ่งด้วยเกียร์: มุมแบ่งขั้นต่ำ 1° พร้อมกลไกล็อคอัตโนมัติไฮดรอลิกในตัวเพื่อความแข็งแกร่งสูงและความสามารถในการรับน้ำหนักที่ดี

ตัวเลือกสปินเดิลที่ครอบคลุมสำหรับสภาพการทำงานต่างๆ

• ติดตั้งสปินเดิลขับเคลื่อนตรง สปินเดิลขับเคลื่อนด้วยสายพาน มอเตอร์สปินเดิล สปินเดิลเกียร์ และมอเตอร์สปินเดิลแรงบิดสูง

• รองรับข้อกำหนดสปินเดิลที่หลากหลาย เช่น BT40, BBT40, BT50 และอื่นๆ

• เข้ากันได้กับระบบ CNC หลายประเภท เช่น Mitsubishi, FANUC, Siemens เพื่อตอบสนองความต้องการที่หลากหลายของลูกค้า

โมดูลฟังก์ชันที่ปรับแต่งเฉพาะและการกำหนดค่าที่ยืดหยุ่น

• เครื่องจักรสามารถปรับแต่งได้ตั้งแต่การกำหนดค่ามาตรฐานจนถึงการกำหนดค่าระดับสูงเพื่อตอบสนองความต้องการในการตัดเฉือนที่หลากหลาย

• ระบบระบายความร้อนด้วยน้ำของบอลสกรู: ช่วยให้มั่นใจในความแม่นยำในการตัดเฉือนที่สูงขึ้นและการควบคุมอุณหภูมิที่รวดเร็วขึ้น เข้าสู่สมดุลความร้อนได้อย่างรวดเร็ว

• ระบบป้อนกลับตำแหน่งปลายทาง: ติดตั้งระบบป้อนกลับด้วยสเกลเกรทติ้ง (ตัวเลือกเสริม) รองรับการควบคุมแบบวงปิดเต็มรูปแบบสำหรับแกน X, Y, Z และ B เพื่อให้มั่นใจในความแม่นยำของตำแหน่งที่สูง

• ระบบหมุนเวียนน้ำหล่อเย็นภายในเครื่องมือ: ให้การระบายความร้อนที่แม่นยำสำหรับเครื่องมือ ยืดอายุการใช้งานของเครื่องมือ โดยเฉพาะในระหว่างการตัดเฉือนรูลึกด้วยการขจัดความร้อนและเศษวัสดุ

• การวัดเครื่องมืออัตโนมัติและการตรวจสอบชิ้นงานแบบออนไลน์: รองรับการวัดเครื่องมือความแม่นยำสูงแบบสัมผัสหรือไม่สัมผัส ตรวจจับเส้นผ่านศูนย์กลาง ความยาว การสึกหรอ และการแตกหักของเครื่องมือโดยอัตโนมัติ รวมถึงการตรวจสอบชิ้นงานแบบออนไลน์


ขอบเขตการใช้งานที่กว้างขวาง

ศูนย์เครื่องจักรกลแนวนอน TAIKAN ถูกนำไปใช้อย่างกว้างขวางในหลายอุตสาหกรรม โดยเฉพาะอย่างยิ่งใน:

• อุตสาหกรรมยานยนต์: การตัดเฉือนเรือนเครื่องยนต์ เรือนเกียร์ และชิ้นส่วนอื่นๆ

• การผลิตแม่พิมพ์และเครื่องจักรกล: การตัดเฉือนชิ้นส่วนแบบกล่องขนาดใหญ่และส่วนประกอบเปลือก

• การขนส่งทางรางและการผลิตวาล์วน้ำมัน: เหมาะสำหรับการตัดเฉือนชิ้นส่วนแบบกล่องและชิ้นส่วนทรงกระบอกในอุตสาหกรรมรถไฟและน้ำมัน

• เครื่องจักรทำเหมืองและเครื่องจักรทั่วไป: เหมาะสำหรับเครื่องจักรงานหนักและการตัดเฉือนชิ้นส่วนที่ซับซ้อน
