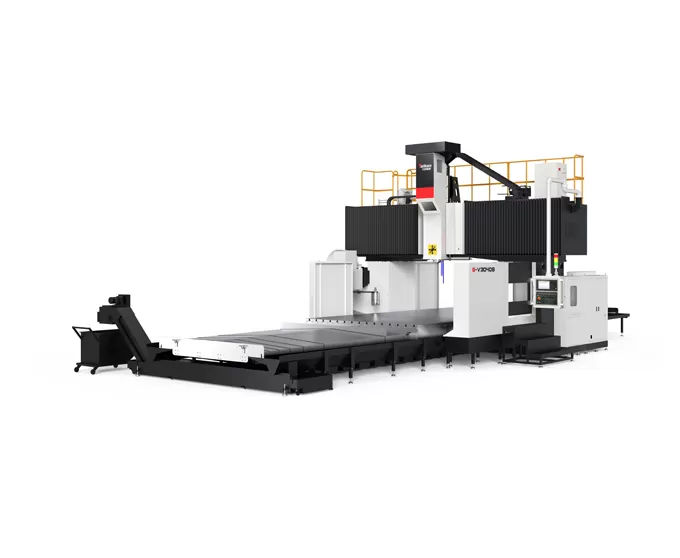

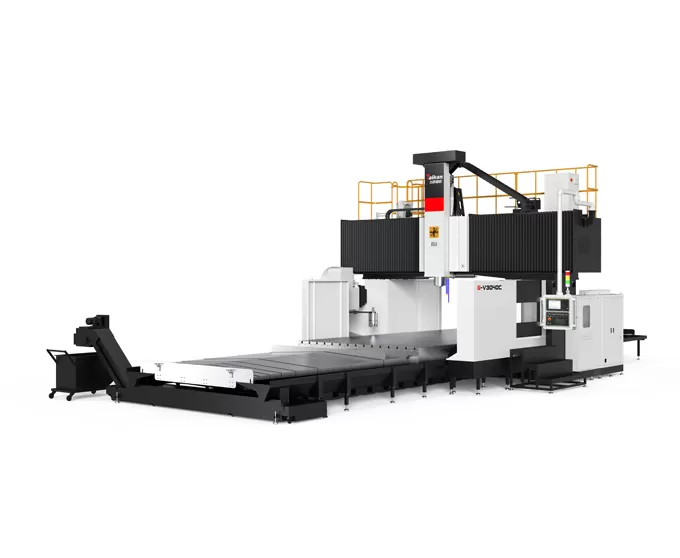

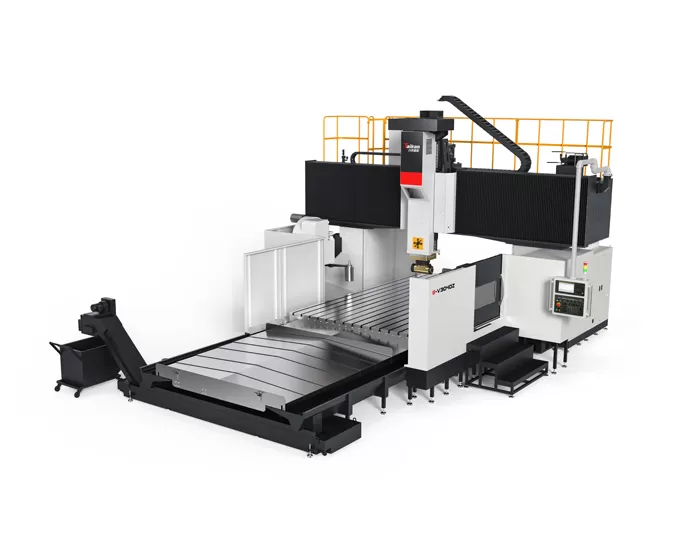

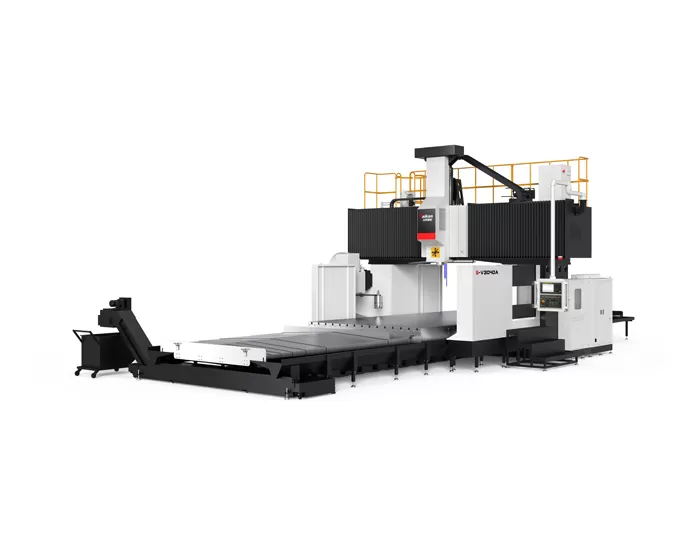

Name: HG-V3040 A/B/C/Z เครื่องแมชชีนนิ่งเซ็นเตอร์แบบสะพาน 3 แกนพร้อมรางนำเชิงเส้น
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

ลักษณะของ G-V3040 a/b/c/z 3แกนคู่มือเชิงเส้น Gantry Machining Center

โครงสร้างเครื่อง

ตัวเครื่องมีโครงสร้างโครงสำหรับตั้งสิ่งของพร้อมโต๊ะทำงานที่เคลื่อนไหวได้

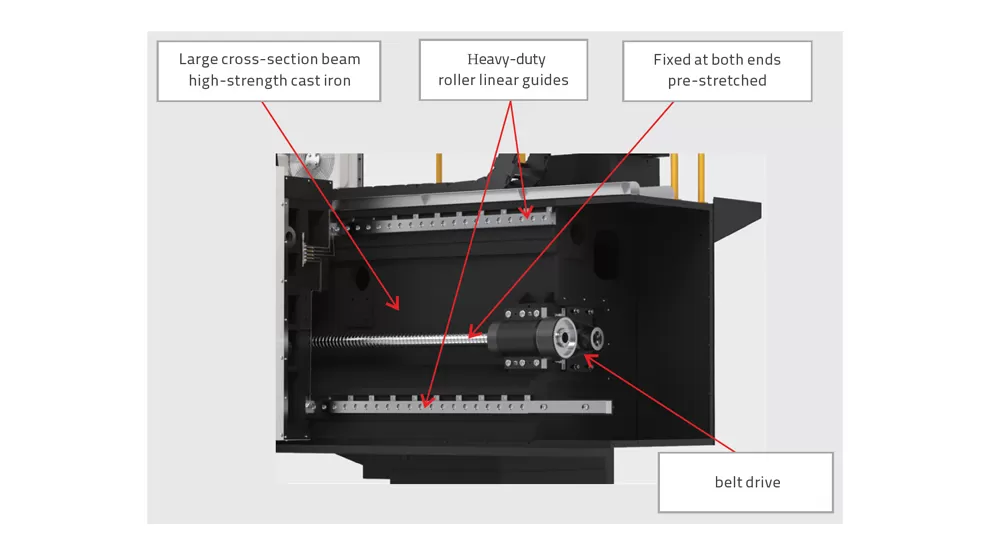

ลำแสงความแข็งแกร่งสูง: ลำแสง adopts การออกแบบโค้งข้ามส่วนขนาดใหญ่รูปสี่เหลี่ยมผืนผ้า อัตราส่วนความสูงต่อความกว้างได้รับการปรับให้เหมาะสมผ่านการวิเคราะห์การจำลองช่วยเพิ่มความต้านทานการดัดและบิดเพื่อให้มั่นใจถึงเสถียรภาพที่แม่นยำ

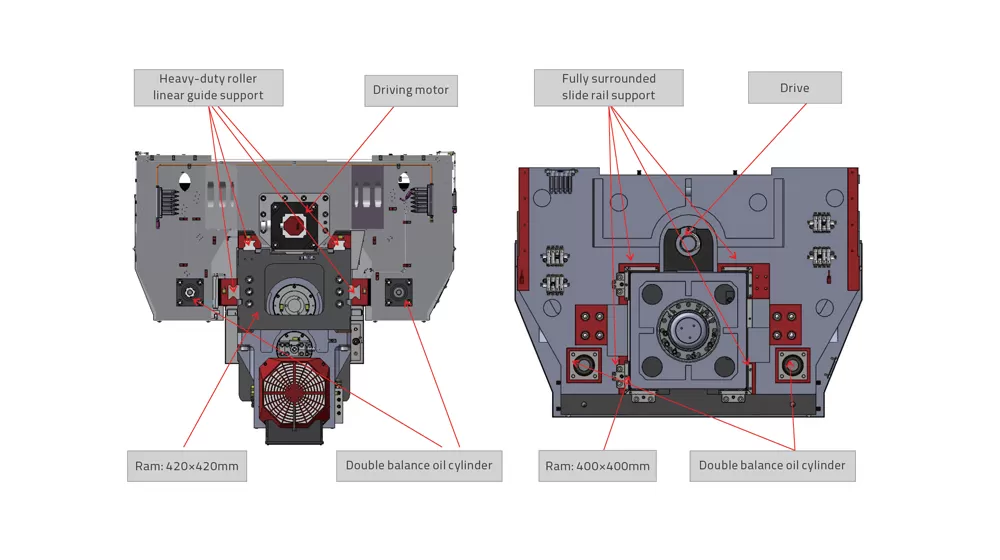

RAM หน้าตัดขนาดใหญ่: RAM มีขนาดหน้าตัด420x420มม. รองรับรางไกด์เชิงเส้นสี่รางในการจัดเรียงกึ่งปิด นี้ให้การสนับสนุนความแข็งแรงสูงที่มีความต้านทานแรงเสียดทานต่ำเพื่อให้แน่ใจว่าศูนย์คืบที่ความเร็วต่ำการสั่นสะเทือนน้อยที่สุดการตอบสนองที่รวดเร็วและประสิทธิภาพแบบไดนามิกที่ดีเยี่ยมและแบบคงที่ความต้องการการบำรุงรักษาต่ำ, และอายุการใช้งานที่ยาวนาน
ตารางการสนับสนุนหลาย: ตารางได้รับการสนับสนุนโดยสไลด์ระยะห่างอย่างใกล้ชิดหลายเพื่อให้มั่นใจได้ว่าประสิทธิภาพการรับน้ำหนักที่มั่นคงและเชื่อถือได้พร้อมการเก็บรักษาความแม่นยำที่ยอดเยี่ยม

ตัวเลือกแกนหมุนที่หลากหลาย

ตัวเลือกไดรฟ์ต่างๆ
กำหนดค่าได้ด้วยไดรฟ์สายพานหัวเกียร์แกนไฟฟ้าและหัวกัดมุมขวาอัตโนมัติ
แกนหมุนที่ขับเคลื่อนด้วยเกียร์

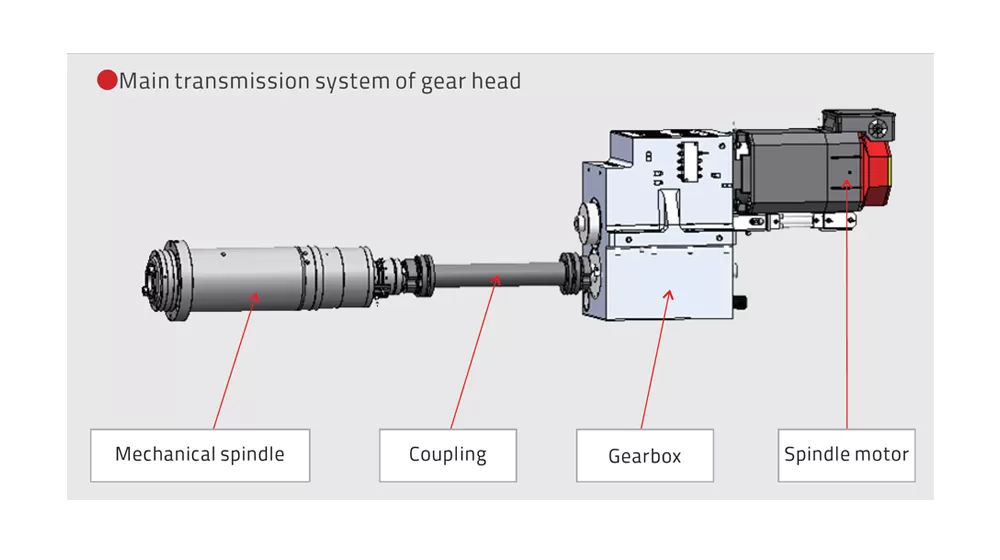

มีอินเทอร์เฟซ BT50ที่มีความเร็วสูงสุด6000รอบต่อนาทีและแรงบิดเอาต์พุตสูงสุด1331Nm กระปุกเกียร์และมอเตอร์หลักแยกออกจากแกนหมุนช่วยลดปัญหาความแม่นยำที่เกิดจากการสร้างความร้อนได้อย่างมีประสิทธิภาพ
แกนหมุนมอเตอร์
แกนหมุนไฟฟ้า BT50-10000rpm กำลังสูงสำหรับงานหนักที่ให้แรงบิดสูงความเร็วสูงและการสั่นสะเทือนต่ำให้ประสบการณ์การตัดเฉือนที่ยอดเยี่ยม
แกนหมุนที่ขับเคลื่อนด้วยสายพาน
ใช้หน่วยแกนหมุนความเร็วสูง BT50-6000rpm ให้ประสิทธิภาพการตัดที่มีประสิทธิภาพ
การควบคุมความร้อน
มาตรฐานด้วยระบบระบายความร้อนด้วยน้ำมันเพื่อลดอุณหภูมิแกนหมุนยืดอายุการใช้งานของตลับลูกปืนและลดผลกระทบจากการเสียรูปจากความร้อนต่อความแม่นยำในการตัดเฉือน

ระบบป้อนอาหาร

รางสามเส้น: ทั้งสามแกน (XYZ) ใช้รางคู่มือเชิงเส้นลูกกลิ้งสำหรับงานหนักซึ่งง่ายต่อการบำรุงรักษามีความต้านทานแรงเสียดทานต่ำตอบสนองอย่างรวดเร็วจากชิ้นส่วนที่เคลื่อนที่ zero Creep ที่ความเร็วต่ำและประสิทธิภาพแบบไดนามิกและแบบคงที่ที่ยอดเยี่ยม
ตัวขับสายพาน: มอเตอร์แกน XY ใช้การลดสายพานเพื่อเพิ่มแรงบิดในการส่งกำลังลดแรงเฉื่อยของโหลดปรับปรุงประสิทธิภาพของไดรฟ์และให้การบำรุงรักษาที่ง่ายและคุ้มค่า
ไดรฟ์เกียร์: มอเตอร์จะลดลงผ่านตัวลดฟันเฟืองต่ำเพิ่มการส่งผ่านแรงบิด เมื่อรวมกับสกรูตะกั่วขนาดใหญ่ขึ้นทำให้มั่นใจได้ถึงความเร็วในการขับขี่ที่รวดเร็วประสิทธิภาพการทำงานที่มั่นคงและความแม่นยำสูง (แกน x ≥ 4200mm/แกน Y ≥ 3700mm)
สมดุลไนโตรเจน: ระบบไดรฟ์แกน Z ใช้มอเตอร์เซอร์โวโดยตรงคู่กับสกรูบอล, ด้วยระบบปรับสมดุลกระบอกสูบคู่ทั้งสองด้านของ RAM เพื่อให้แน่ใจว่าการย้อนกลับที่ราบรื่นของฟีดแกน Z และการตอบสนองแบบไดนามิกที่รวดเร็ว
การชดเชยความร้อน: สกรูบอลมีโครงสร้าง Pre-tensioned ที่ปลายทั้งสองได้อย่างมีประสิทธิภาพขจัดการสูญเสียความแม่นยำที่เกิดจากการขยายตัวทางความร้อน

การกำจัดเศษและถังหล่อเย็น

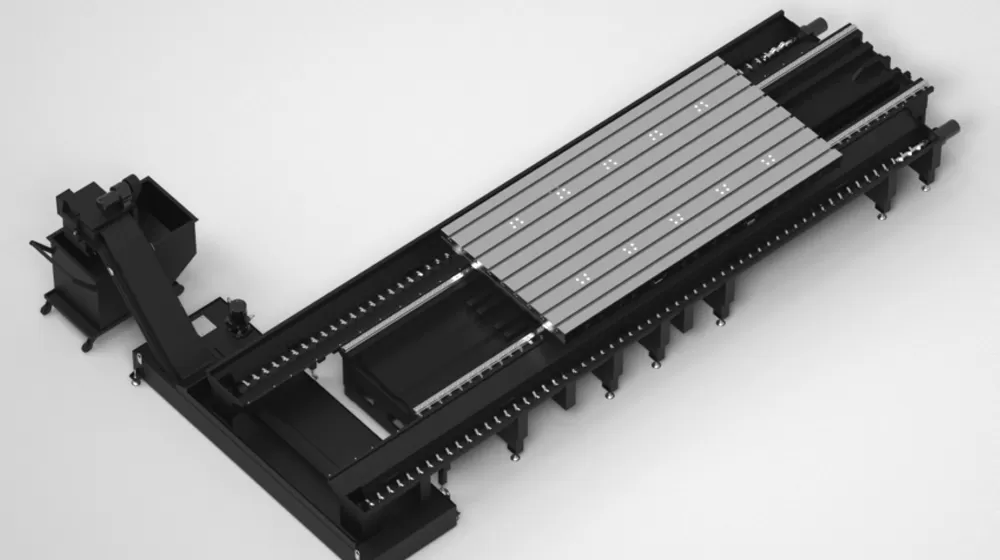

สายพานลำเลียงชิปเกลียว: หนึ่งชุดในแต่ละด้านของโต๊ะทำงานที่มีเส้นผ่าศูนย์กลางสกรู120มม. และส่วนตัดขวางเหล็กสี่เหลี่ยมขนาดใหญ่ได้อย่างรวดเร็วขับไล่ชิปนอกเครื่อง
สายพานลำเลียงแบบชิปแบบโซ่: ตั้งอยู่ที่ปลายเครื่องด้วยการเอียง45องศาแผ่นโซ่ที่กว้างขึ้นและแถบขูดฟันเลื่อยเก็บชิปลงในสายพานลำเลียงชิปขนาดเล็กได้อย่างรวดเร็ว
สายพานลำเลียงชิปขนาดเล็ก: รวบรวมและขนส่งชิป
ถังหล่อเย็น: ระบบกรองหลายชั้นเพื่อกรองสิ่งสกปรกและให้แน่ใจว่าการตัดเฉือนที่ราบรื่น

การประยุกต์ใช้ G-V3040 a/b/c/z 3-Axis Linear GUIDES Gantry Machining Center

ชุดเครื่องส่วนใหญ่จะใช้สำหรับเครื่องจักรความเร็วสูงและความแม่นยำสูงของชิ้นส่วนในอุตสาหกรรมเช่นชิ้นส่วนยานยนต์, แม่พิมพ์, เครื่องจักรก่อสร้าง, วาล์ว, การขนส่งราง, พลังงาน, เครื่องจักรกลการเกษตร, และเครื่องจักรขุดถ่านหิน

ข้อมูลจำเพาะของศูนย์เครื่องจักรกลโครงเครนแบบรางน้ำ 3 แกน HG-V3040 A/B/C/Z

Item			Unit	HG-V3040B	HG-V3050B	HG-V3060B	HG-V3080B	HG-V3040C	HG-V3050C	HG-V3060C	HG-V3080C
ระยะเคลื่อนที่	ระยะเคลื่อนที่แกน X		mm	4200	5200	6200	8400	4200	5200	6200	8400
	ระยะเคลื่อนที่แกน Y		mm	3700				3700
	ระยะเคลื่อนที่แกน Z		mm	1000(Opt. 1250)				1000(Opt. 1250)
	ระยะจากปลายสปินเดิลถึงโต๊ะ		mm	250～1250(Opt. 250～1500)			200～1200	100～1100(Opt. 100～1350)
	ความกว้างโครงเครนที่มีประสิทธิภาพ		mm	3480				3480
โต๊ะ	ขนาดโต๊ะ (ยาว×กว้าง)		mm	3000*4000	3000*5000	3000*6000	3000*8000	3000*4000	3000*5000	3000*6000	3000*8000
	น้ำหนักบรรทุกสูงสุด		kg	24000	28000	32000	36000	24000	28000	32000	36000
	ร่อง T (กว้าง×ระยะห่าง×จำนวน)		mm	2820015				2820015
สปินเดิล	ชนิดไดรฟ์		/	ไดรฟ์ด้วยเกียร์ (Opt. ไดรฟ์ด้วยสายพาน)				สปินเดิลมอเตอร์
	ความเร็วสปินเดิลสูงสุด		รอบ/นาที	6000				10000(Opt. 15000, 18000)
	กำลังสปินเดิล (พิกัด/สูงสุด)		kW	22/35				26/45
	แรงบิดเอาต์พุต (พิกัด/สูงสุด)		N.m	790/1258				305/623
	ส่วนแรม (แรมสี่เหลี่ยม)			420420(Opt. รางกล่องแกน Z 400400, 450*450)				420*420
	เทเปอร์สปินเดิล		/	BT50				BT50(Opt. BBT40, HSK-A63)
ATC (เสริม)	จำนวนเครื่องมือ		T	24(40)				24(40)
	เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (เต็ม/ติดกัน)		mm	φ110/φ200				φ110/φ200
	ความยาวเครื่องมือสูงสุด		mm	350				350
	น้ำหนักเครื่องมือสูงสุด		kg	18				18
ความเร็ว	ช่วงอัตราป้อน (ตัด)		เมตร/นาที	8/8/8	6/6/6	6/6/6	6/6/6	8/8/8	6/6/6	6/6/6	6/6/6
	ความเร็วเดินเร็ว (แกน X/Y/Z)		เมตร/นาที	10/12/15	10/12/15	10/12/15	8/12/15	10/12/15	10/12/15	10/12/15	8/12/15
ความแม่นยำ	ความแม่นยำการวางตำแหน่ง (ไม่มี/มีสเกล)	X	mm	0.032/0.028	0.036/0.032	0.041/0.037	0.054/0.049	0.032/0.028	0.036/0.032	0.041/0.037	0.054/0.049
		Y	mm	0.029/0.025				0.029/0.025
		Z	mm	0.018/0.014				0.018/0.014
	ความสามารถในการทำซ้ำ (ไม่มี/มีสเกล)	X	mm	0.020/0.018	0.023/0.021	0.025/0.023	0.031/0.028	0.020/0.018	0.023/0.021	0.025/0.023	0.031/0.028
		Y	mm	0.017/0.015				0.017/0.015
		Z	mm	0.012/0.011				0.012/0.011
อื่นๆ	เครื่องถ่วงแกน Z		/	สมดุลไฮดรอลิก + ไนโตรเจน				สมดุลไฮดรอลิก + ไนโตรเจน
	ระบบ CNC		/	FANUC 0I-MF PLUS (Opt. Siemens 828D)				FANUC 0I-MF PLUS (Opt. Siemens 828D)
	การจ่ายลม	Flow	ลิตร/นาที	300				300
		แรงดัน	MPa	0.6~0.8				0.6~0.8
	ความจุไฟฟ้ารวม		kVA	70				70
	ความจุถังน้ำหล่อเย็น		ลิตร	800				800
	ขนาดเครื่อง	ความยาว	mm	10142	12164	14645	19100	10142	12164	14645	19100
		ความกว้าง	mm	7281				7281
		ความสูง	mm	5200(5900 เมื่อแกน Z เป็นอุปกรณ์เสริม)				5200(5900 เมื่อแกน Z เป็นอุปกรณ์เสริม)
	ฝาครอบเครื่อง		-	แผ่นโลหะกึ่งรอบ (เฉพาะพื้นที่ทำงาน)				แผ่นโลหะกึ่งรอบ (เฉพาะพื้นที่ทำงาน)

หมายเหตุ:

1：G-V3040A、G-V3050A、G-V3060A、G-V3080A – สปินเดิลขับเคลื่อนด้วยสายพาน 6000 RPM (อุปกรณ์เสริม) แรงบิดเอาต์พุต 186/297 นิวตันเมตร

2：G-V3040Z、G-V3050Z、G-V3060Z、G-V3080Z – หัวกัดมุมฉากอัตโนมัติเต็มรูปแบบ (อุปกรณ์เสริม) ระยะเคลื่อนที่แกน Y 4200 มม.

3：G-R3040B、G-R3050B、G-R3060B、G-R3080B – แรมสี่เหลี่ยมแกน Z (อุปกรณ์เสริม) (Z = 1000 มม., ความสูงเครื่อง 5600 มม.; Z = 1250 มม., ความสูงเครื่อง 6300 มม.)

4：G-R3040Z、G-R3050Z、G-R3060Z、G-R3080Z – แรมสี่เหลี่ยมแกน Z (อุปกรณ์เสริม) + หัวกัดมุมฉากอัตโนมัติ (ระยะเคลื่อนที่แกน Y 4200 มม.; Z = 1000 มม., ความสูงเครื่อง 5600 มม.; Z = 1250 มม., ความสูงเครื่อง 6300 มม.)

ข้อมูลในหน้านี้ใช้เพื่อการอ้างอิงเท่านั้น ข้อมูลจำเพาะและรายละเอียดอาจเปลี่ยนแปลงเนื่องจากการอัปเกรดหรือปรับปรุงผลิตภัณฑ์ หากต้องการข้อมูลเพิ่มเติม กรุณาติดต่อเรา
