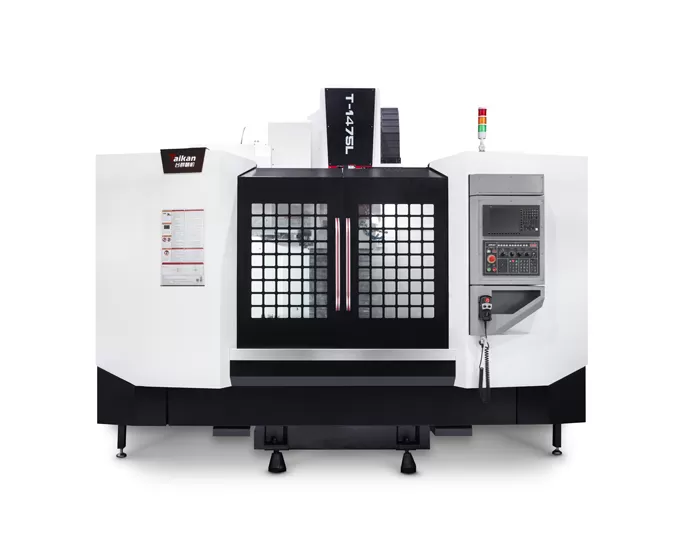

HT-1475L เครื่องจักรกลซีเอ็นซีแนวตั้งความเร็วสูงและความแม่นยำสูง

ระยะเคลื่อนที่

ระยะเคลื่อนที่โต๊ะ (แกน X)

mm

1400

ระยะเคลื่อนที่แคร่ (แกน Y)

mm

750

ระยะเคลื่อนที่หัวสปินเดิล (แกน Z)

mm

750

ระยะห่างจากปลายสปินเดิลถึงพื้นผิวโต๊ะ

mm

120～870

ระยะห่างจากกึ่งกลางสปินเดิลถึงพื้นผิวนำของเสา

mm

810

โต๊ะ

ขนาดโต๊ะ

mm

1500*750

น้ำหนักบรรทุกสูงสุด (รับน้ำหนักสม่ำเสมอ)

kg

1400

ร่อง T (จำนวนร่อง - ความกว้างร่อง * ระยะห่าง)

mm

5-18*150

สปินเดิล

กำลังมอเตอร์ (พิกัด/ช่วงสั้น)

kW

15/18.5

แรงบิดมอเตอร์ (พิกัด/ช่วงสั้น)

N.m

143/191

ช่วงความเร็ว

r/min

50～6000 (สายพาน)

เส้นผ่านศูนย์กลางสปินเดิล

mm

Φ190

เทเปอร์สปินเดิล

/

BT50

ข้อกำหนดหมุดย้ำ

/

P50T-I（MAS403）

ความเร็ว

ช่วงความเร็วป้อนตัด

mm/min

24

ความเร็วเคลื่อนที่เร็วแกน X/Y/Z

m/min

15

แม็กกาซีนเครื่องมือ

ความจุเครื่องมือ

mm

300

น้ำหนักเครื่องมือสูงสุด

mm

Φ105/Φ210

ความยาวเครื่องมือสูงสุด

pcs

1-10000

เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (เต็ม/ช่องว่างข้างเคียง)

kg

24/24/15

ความแม่นยำ

ความแม่นยำในการวางตำแหน่ง (X/Y/Z)

mm

0.015

GB/T18400.4 (ระยะเคลื่อนที่เต็ม)

ความสามารถในการทำซ้ำ (X/Y/Z)

mm

0.008

อื่นๆ

น้ำหนักถ่วงแกน Z

น้ำหนักถ่วง

ระบบ CNC

/

FANUC 0i-MF Plus

แหล่งลมอัด

Flow

L/min

280 (ANR)

ความดันลม

MPa

0.6~0.8

ความจุอุปกรณ์

KVA

35

ความจุถังน้ำหล่อเย็น

L

400

ขนาดเครื่องจักร

mm

5050×3680×3440

พร้อมแป้นเหยียบสายพานลำเลียงเศษ

น้ำหนัก (โดยประมาณ)

Kg

11400
