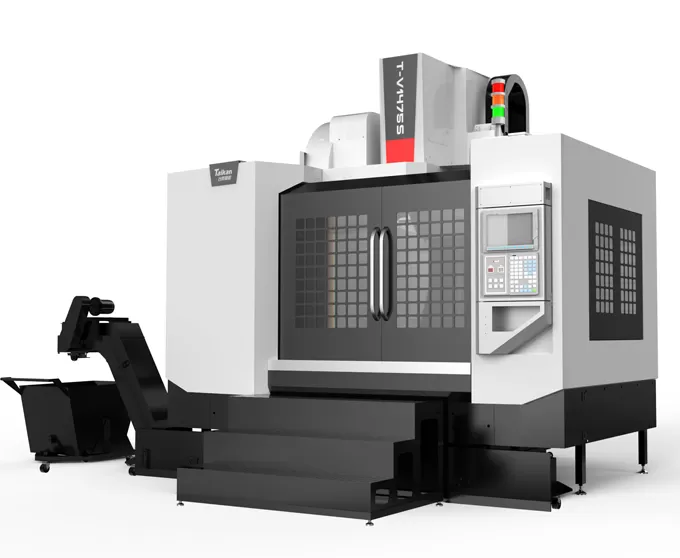

T-V1475S ศูนย์เครื่องจักรกลแนวตั้งความเร็วสูงและมีประสิทธิภาพสูง

การเดินทางการเดินทาง

โต๊ะเดินทาง (แกน x)

มม. มม.

1400

การเดินทางอาน (แกน Y)

มม. มม.

750

Headstock TRAVEL (แกน Z)

มม. มม.

750

ระยะห่างจากจมูกแกนหมุนไปยังพื้นผิวโต๊ะ

มม. มม.

120 ~ 870

ระยะห่างจากศูนย์กลางแกนหมุนไปยังพื้นผิวคู่มือคอลัมน์

มม. มม.

826

โต๊ะทำงานได้

ตารางขนาด

มม. มม.

1500*750

แม็กซ์โหลด (แม้โหลดแบริ่ง)

กิโลกรัมและน้ำหนัก

1400

T-Slot (จำนวนช่อง-ความกว้างของช่อง * ระยะห่าง)

มม. มม.

5-18*150

แกนหมุน

กำลังมอเตอร์ (พิกัด/เวลาสั้น)

กิโลวัตต์กิโลวัตต์

15/18 5

แรงบิดมอเตอร์ (จัดอันดับ/เวลาสั้น)

N.m ค่ะ

143/191

ช่วงความเร็ว

R/Min

50 ~ 6000 (เข็มขัด)

เส้นผ่านศูนย์กลางแกนหมุน

มม. มม.

Φ190

แกนหมุนเรียว

///

BT50

ข้อมูลจำเพาะของหมุดย้ำ

///

P50T-I(MAS403)

ความเร็วความเร็วสูง

ช่วงความเร็วฟีดตัด

มิลลิเมตร/นาที

1-10000

X/y/z Axis Rapid traverse SPEED

เมตร/นาที

24/24/20

ความถูกต้องของ

ความถูกต้องของตำแหน่ง (x/y/z)

มม. มม.

0.015

Gb/ T18400.4 (การเดินทางเต็มรูปแบบ)

ความสามารถในการทำซ้ำได้ (x/y/z)

มม. มม.

0.008

นิตยสารเครื่องมือ

ความจุของเครื่องมือ

ชิ้นต่อชิ้น

24ช่อง

แม็กซ์น้ำหนักเครื่องมือ

กิโลกรัมและน้ำหนัก

15นิ้ว

แม็กซ์ความยาวของเครื่องมือ

มม. มม.

300

แม็กซ์เส้นผ่าศูนย์กลางเครื่องมือ (เต็ม/ที่อยู่ติดกันที่ว่างเปล่า)

มม. มม.

Φ105/Φ210

อื่นๆอีกมากมาย

ถ่วงแกน Z

สมดุลไนโตรเจน

ระบบซีเอ็นซี

///

Fanuc 0i-MF PLUS (5)

แหล่งอากาศ

การไหลของน้ำ

L/Min

280(ANR)

เครื่องอัดอากาศ

MPa MPa

0.6 ~ 0.8

ความจุของอุปกรณ์

KVA ตัวนอก

35ค่ะ

ความจุถังน้ำหล่อเย็น

L L ค่ะ

400

ขนาดเครื่อง

มม. มม.

5050 × 3680 × 3440

พร้อมแป้นเหยียบสายพานลำเลียง

น้ำหนัก (โดยประมาณ)

กิโลกรัมและน้ำหนัก

10700
