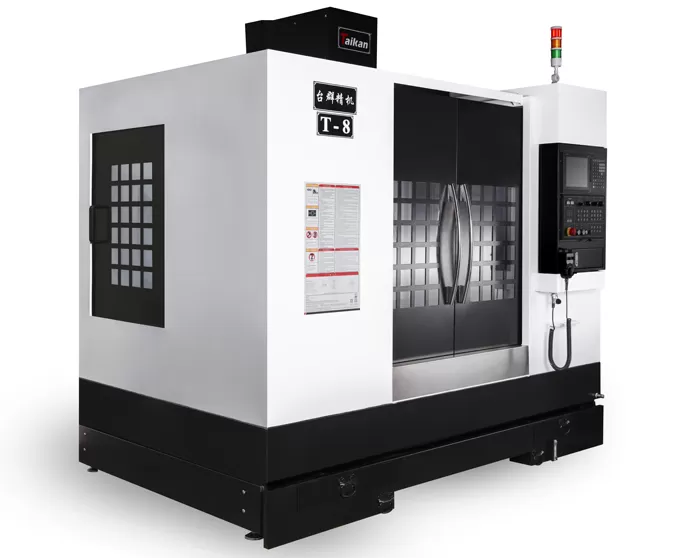

Name: เครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้ง HT-8 แบบ Boxway
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

ลักษณะเฉพาะของเครื่อง Vertical Machining Center แบบ Boxway รุ่น HT-8

โครงสร้างเครื่อง

โครงสร้างแบบ cross-SLIDE แบบคอลัมน์คงที่พร้อมฐานที่มั่นคงขนาดใหญ่เพื่อให้แน่ใจว่าสามารถรับน้ำหนักได้สูง

ทำจากเหล็กหล่อที่มีความแข็งแรงสูงให้ความแข็งแกร่งที่ดีเยี่ยมและความแม่นยำที่มั่นคง

คู่มือกล่องสามแกน

แกน X, Y และ Z มีการเคลือบผิวด้วยเหล็กหล่อที่มีความแม่นยำสูงด้วยคอมโพสิตพื้นผิวที่ยึดติดกับการเคลือบ PTFE (polytetrafluoroethylene)

การออกแบบนี้มีความแข็งแกร่งสูงและการดูดซับแรงกระแทกที่ดีเยี่ยมทำให้เหมาะสำหรับการตัดเหล็กแม่พิมพ์ที่มีความแข็งสูง

แกนหมุน

ชุดแกนหมุนความเร็วสูง (BT40, 8000r/นาที) พร้อมการออกแบบเขาวงกตและการป้องกันม่านอากาศป้องกันไม่ให้ของเหลวตัดเข้าสู่ตลับลูกปืนแกนหมุน

ถ่วงแกน Z

ถ่วงกับคู่มือกลางช่วยเคลื่อนไหว headstock

เพิ่มประสิทธิภาพลักษณะการโหลดของแกน Z

การประยุกต์ใช้งานของเครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้งแบบ Boxway รุ่น HT-8

ใช้เป็นหลักในอุตสาหกรรมการผลิตแม่พิมพ์ ยังสามารถนำไปประยุกต์ใช้อย่างกว้างขวางในอุตสาหกรรมการบินและอวกาศ อุปกรณ์พลังงาน การผลิตยานยนต์ อุปกรณ์การแพทย์ และอุตสาหกรรมอื่นๆ

ตัวอย่างชิ้นงาน1

ตัวอย่างชิ้นงาน2

ตัวอย่างชิ้นงาน3

ตัวอย่างชิ้นงาน4

ข้อมูลจำเพาะของ HT-8 Boxway Vertical Machining Center

Item			Unit	HT-8	หมายเหตุ
ระยะเคลื่อนที่	ระยะเคลื่อนที่โต๊ะ (แกน X)		mm	800
	ระยะเคลื่อนที่สไลด์ขวาง (แกน Y)		mm	500
	ระยะเคลื่อนที่หัวสปินเดิล (แกน Z)		mm	500
	ปลายสปินเดิลถึงโต๊ะ		mm	130～630
	ศูนย์กลางสปินเดิลถึงเสา		mm	500
โต๊ะ	ขนาดโต๊ะ		mm	1050×500
	ความสามารถในการรับน้ำหนักโต๊ะ		kg	600
	ร่องตัว T (จำนวน-ความกว้าง×ระยะพิทช์)		mm	5-18×90
สปินเดิล	กำลังมอเตอร์ (ต่อเนื่อง/30 นาที)		kW	7.5/11
	ช่วงความเร็ว		rpm	50～8000 (ขับเคลื่อนด้วยสายพาน)
	เส้นผ่านศูนย์กลางสปินเดิล		mm	φ150
	ประเภทหัวจับเครื่องมือ		–	BT40
	ประเภทพูลสตัด		–	P40T-I（MAS403）
ความเร็ว	ช่วงอัตราการป้อน		mm/min	1-10000
ความเร็ว	ความเร็วเคลื่อนที่เร็ว (แกน X/Y/Z)		m/min	16/16/16
ความแม่นยำ	ความแม่นยำตำแหน่ง (แกน X/Y/Z)		mm	0.008	GB/T18400.4 (ระยะเต็มช่วง)
ความแม่นยำ	ความสามารถในการทำซ้ำ (แกน X/Y/Z)		mm	0.005
อื่นๆ	ระบบ CNC		–	Mitsubishi M80VA
	การจ่ายลม	Flow	L/min
	การจ่ายลม	แรงดัน	MPa
	ข้อกำหนดกำลังไฟ		kVA	25
	ความจุถังน้ำหล่อเย็น		L	200
	ขนาดเครื่อง		mm	2710×2320×2740	ทิศทางของแกน X/Y/Z
	น้ำหนักเครื่อง (ประมาณ)		kg	4950

ข้อมูลในหน้านี้ใช้สำหรับอ้างอิงเท่านั้น คุณลักษณะและรายละเอียดอาจเปลี่ยนแปลงได้เนื่องจากการอัปเกรดหรือปรับปรุงผลิตภัณฑ์ หากต้องการข้อมูลเพิ่มเติม กรุณาติดต่อเรา
