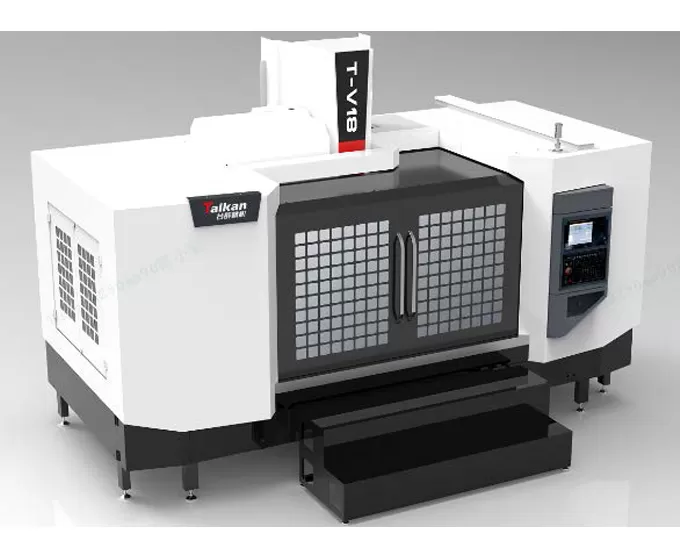

HT-V18 เครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้งสำหรับงานตัดเบา

ระยะเคลื่อนที่

ระยะเคลื่อนที่ของโต๊ะ (แกน X)

mm

1800

ระยะเคลื่อนที่ของแคร่เลื่อน (แกน Y)

mm

650

ระยะเคลื่อนที่ของหัวสปินเดิล (แกน Z)

mm

590

ระยะจากปลายสปินเดิลถึงพื้นผิวโต๊ะ

mm

100-690

ระยะจากศูนย์กลางสปินเดิลถึงแนวไกด์ของเสา

mm

707

โต๊ะงาน

ขนาดโต๊ะ

mm

1900*650

น้ำหนักโหลดสูงสุด (กระจายน้ำหนักสม่ำเสมอ)

kg

800

ร่อง T (จำนวนร่อง - ความกว้างร่อง * ระยะห่าง)

mm

5-18*125

สปินเดิล

กำลังมอเตอร์ (พิกัด/ช่วงเวลาสั้น)

kW

7.5/11

แรงบิดมอเตอร์ (พิกัด/ช่วงเวลาสั้น)

N.m

35.8/95.5

ช่วงความเร็ว

รอบ/นาที

20-12000

เส้นผ่านศูนย์กลางสปินเดิล

mm

Ф150

เทเปอร์สปินเดิล

/

BT40

ข้อกำหนดของหมุดย้ำ

/

1-15000

ความเร็ว

ช่วงความเร็วป้อนตัด

มม./นาที

30/36/36

ความเร็วเคลื่อนที่เร็วของแกน X/Y/Z

เมตร/นาที

0.015

ความแม่นยำ

ความแม่นยำในการกำหนดตำแหน่ง (X/Y/Z)

mm

0.008

GB/T18400.4 (ระยะเดินทางเต็ม)

ความสามารถในการทำซ้ำ (X/Y/Z)

mm

0.01

แม็กกาซีนเครื่องมือ

ความจุเครื่องมือ

pcs

0.006

น้ำหนักเครื่องมือสูงสุด

kg

24

ความยาวเครื่องมือสูงสุด

mm

7

เส้นผ่านศูนย์กลางเครื่องมือสูงสุด (เต็ม/เมื่อช่องข้างว่าง)

mm

250

อื่นๆ

ตุ้มถ่วงแกน Z

Ф75/Ф150

ระบบ CNC

/

Mitsubishi M80VB

แหล่งลม

Flow

ลิตร/นาที

≥280 (ANR)

แรงดันลม

MPa

0.6-0.8

ความจุอุปกรณ์

KVA

25

ความจุถังน้ำหล่อเย็น

ลิตร

400

ขนาดเครื่องจักร

mm

4400*3900 (รวมบันได) *2950

สอดคล้องกับแกน X*Y*Z

น้ำหนัก (โดยประมาณ)

Kg

8160
