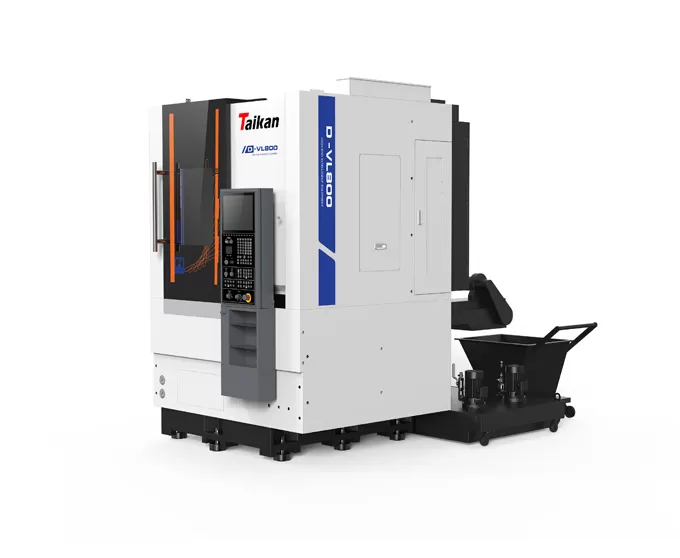

เครื่องกลึงแนวตั้ง CNC ความแม่นยำสูง/D-VL800M

ช่วงการตัดเฉือน

เส้นผ่าศูนย์กลางแกว่งสูงสุด

มม. มม.

950

เส้นผ่าศูนย์กลางการหมุนสูงสุดเหนือรถ

มม. มม.

800

ความสูงของชิ้นงานสูงสุด

มม. มม.

800

น้ำหนักชิ้นงานสูงสุด

กิโลกรัมและน้ำหนัก

1500

แกนหมุน

เส้นผ่าศูนย์กลางหัวจับ

นิ้วนิ้วค่ะ

18 "(เชยไฮดรอลิก)

ช่วงความเร็วแกนหมุน

R/Min

50 ~ 1500

แรงบิดแกนหมุนสูงสุด

NM NM.

1200

ชนิดแกนหมุนจมูก

///

A2-11

เส้นผ่าศูนย์กลางแบริ่งศูนย์กลางแกนหมุน

มม. มม.

200

กำลังมอเตอร์หลัก (S1/S2)

กิโลวัตต์กิโลวัตต์

S1 = 16,S2 = 24

เครื่องมือโพสต์

ประเภทป้อมปืน

///

แนวนอน (แนวตั้ง)

แนวนอนแนวนอน

จำนวนตำแหน่ง

///

12(6)

12นิ้ว12นิ้ว

ประเภทไดรฟ์ข้อมูล

///

ไฮดรอลิค

เซอร์โวเซอร์โว

เส้นผ่านศูนย์กลางภายนอกของที่จับเครื่องมือตัด

มม. มม.

32 × 32ค่ะ

เส้นผ่านศูนย์กลางที่จับเครื่องมือรูด้านใน

มม. มม.

Φ50

ฟีด

X/z Axis FEED guideway Type

///

คู่มือเชิงเส้นตรง

อัตราการป้อนแกน x/z

มิลลิเมตร/นาที

0.1 ~ 1000

X/z Axis Rapid traverse SPEED

เมตร/นาที

20/16

การเดินทางแนวนอน x-Axis

มม. มม.

-20 ~ 465

การเดินทางแนวตั้งแนวแกน Z

มม. มม.

820

X/z แกนฟีดมอเตอร์แรงบิด

NM NM.

22/30

ความสามารถในการตัดเฉือน

พลังงานหัวมอเตอร์

กิโลวัตต์/นาโนเมตร

///

5.5

ความจุเจาะสูงสุด

มม. มม.

///

Φ25 × 0.25

ความจุแตะสูงสุด

มม. มม.

///

M18 × 2.5/M27 × 2

ความจุการเซาะร่องสูงสุด

มม. มม.

///

Φ30 × 20 × 40ค่ะ

ความถูกต้องของ

ความถูกต้องของตำแหน่ง (แกน x)

มม. มม.

0.01

ความถูกต้องของตำแหน่ง (แกน Z)

มม. มม.

0.01

ความถูกต้องของตำแหน่ง (แกน C)

““

///

51.

ความสามารถในการทำซ้ำได้ (แกน x)

มม. มม.

0.006

ความสามารถในการทำซ้ำได้ (แกน Z)

มม. มม.

0.006

ความสามารถในการทำซ้ำได้ (แกน C)

““

///

20 20นิ้ว

อื่นๆอีกมากมาย

ระบบซีเอ็นซี

///

ซีเมนส์ของ

กำลังการผลิตไฟฟ้าทั้งหมด

KVA ตัวนอก

50นิ้ว50นิ้ว

55 55

ความจุถังน้ำหล่อเย็น

L L ค่ะ

360

รอยเท้า (ยาว × กว้าง)

มม. มม.

2600 × 3450

ความสูงของเครื่อง

มม. มม.

3750

น้ำหนักเครื่อง (ประมาณ)

ทีเชิร์ต

10.5

11 11ค่ะ
