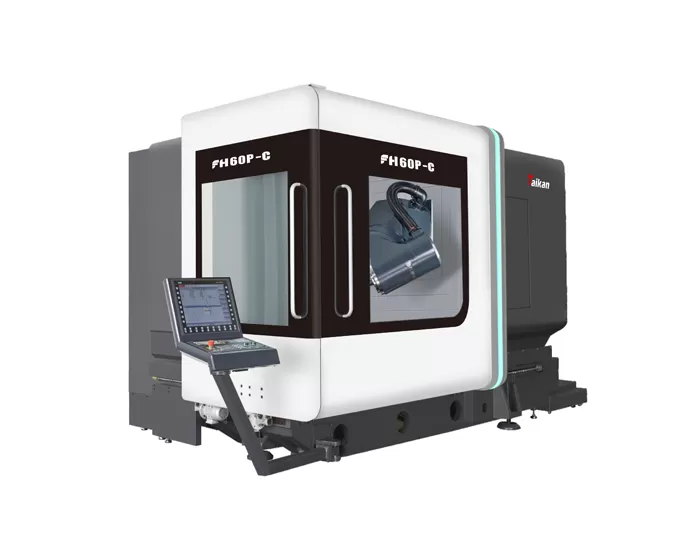

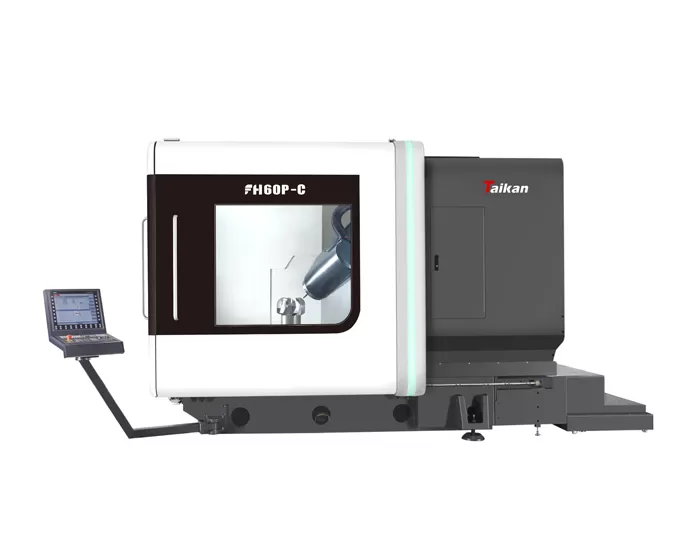

Name: FH60P-C 5แกนบดและเปลี่ยนศูนย์เครื่องจักรกล
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

ลักษณะของการกัด FH-60P-C 5แกนและการหมุนศูนย์เครื่องจักรกล

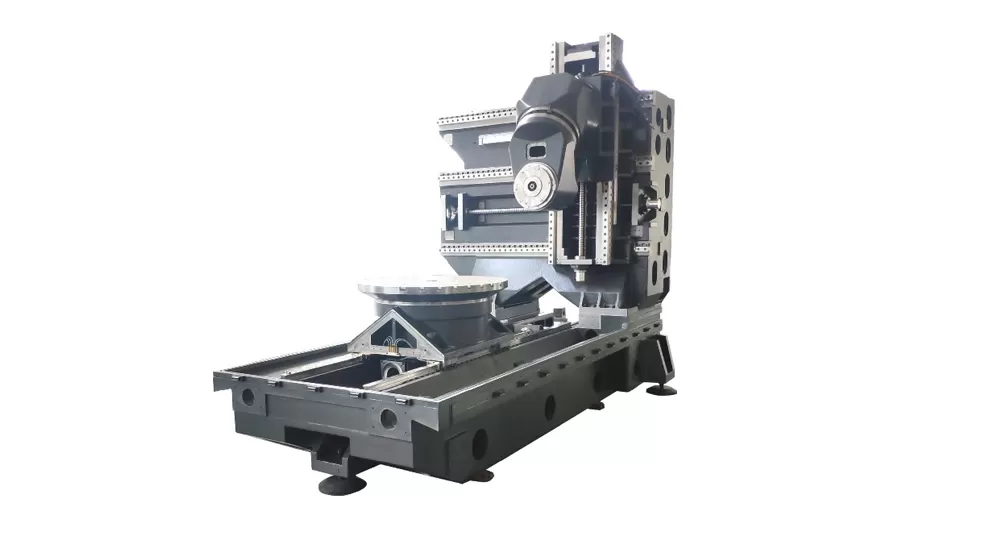

การออกแบบการหล่อด้วยเครื่องจักรที่เหมาะสมที่สุด

เตียงทำจากโครงสร้างหล่อแร่ใหม่ในขณะที่ชิ้นส่วนที่เคลื่อนที่ใช้เหล็กหล่อคุณภาพสูง meehanite
อารมณ์และอายุตามธรรมชาติเพื่อขจัดความเครียดภายใน
วัสดุที่มีความถี่ธรรมชาติเพื่อขจัดความเครียดในการประมวลผลที่เกิดจากการสั่นสะเทือน
การออกแบบคอลัมน์ที่มีความแข็งแกร่งสูงในพื้นที่ขนาดใหญ่ช่วยเพิ่มความแข็งแกร่งและความแม่นยำแบบสถิต/ไดนามิกได้อย่างมีประสิทธิภาพ
ไดรฟ์บอลสกรูระบายความร้อนกลวงสามแกน

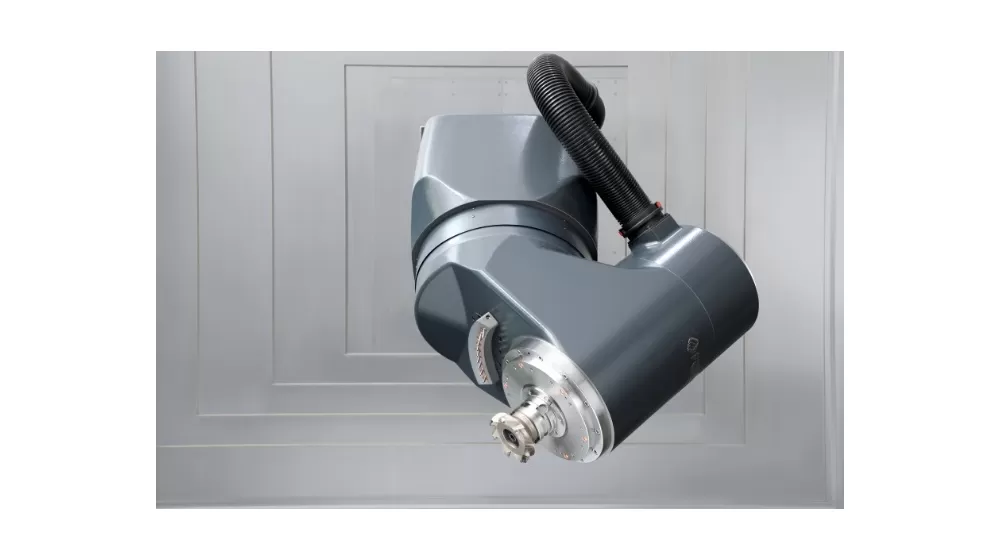

หัวกัด5แกนอันทรงพลัง

ปรับปรุงอย่างมีนัยสำคัญและปรับปรุงโปรไฟล์การรบกวนและความแข็งแกร่ง

แกน B ที่มีไดรฟ์โดยตรงของมอเตอร์ DD ช่วยเพิ่มความแข็งแกร่งผ่านแบริ่ง yrt ขนาดใหญ่ซึ่งสามารถตระหนักถึงการตัดแรงบิดสูงภายใต้สถานะการเชื่อมโยง

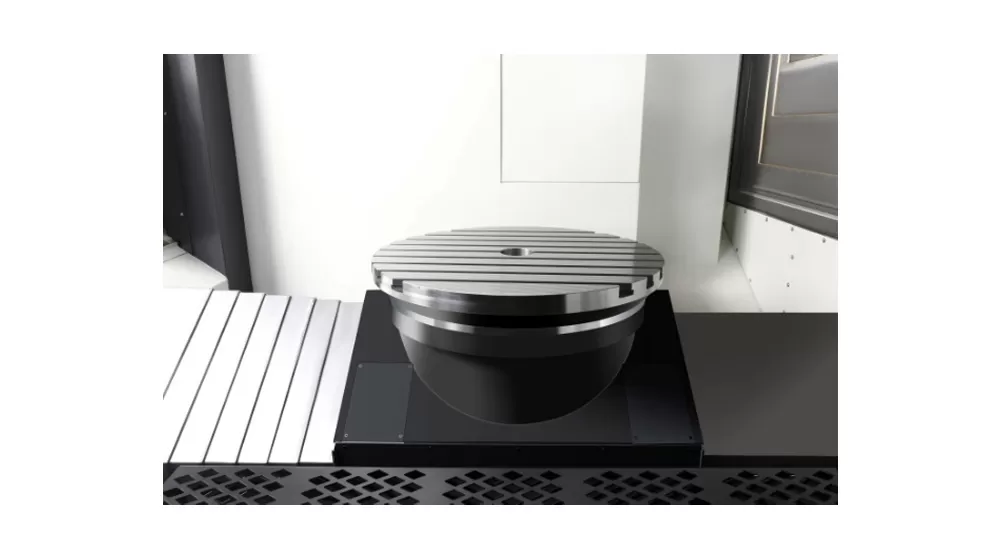

หมุนและโต๊ะมิลลิ่ง

ออกแบบและผลิตอย่างอิสระ
มอเตอร์ DD ภายในที่มีฟันเฟืองเป็นศูนย์การออกแบบไดรฟ์โดยตรง
คุณสมบัติการตอบสนองอัตราเร่งและการชะลอตัวสูง
แบริ่ง yrt ขนาดใหญ่เพื่อความแข็งแกร่งที่ดีขึ้น
แรงบิดของไดรฟ์ที่ได้รับการจัดอันดับสูงพร้อมการวางตำแหน่งและอุปกรณ์หนีบสำหรับโต๊ะทำงาน
รองรับทั้งการกัดและการหมุนลดการจัดการชิ้นงานและปรับปรุงความแม่นยำของผลิตภัณฑ์

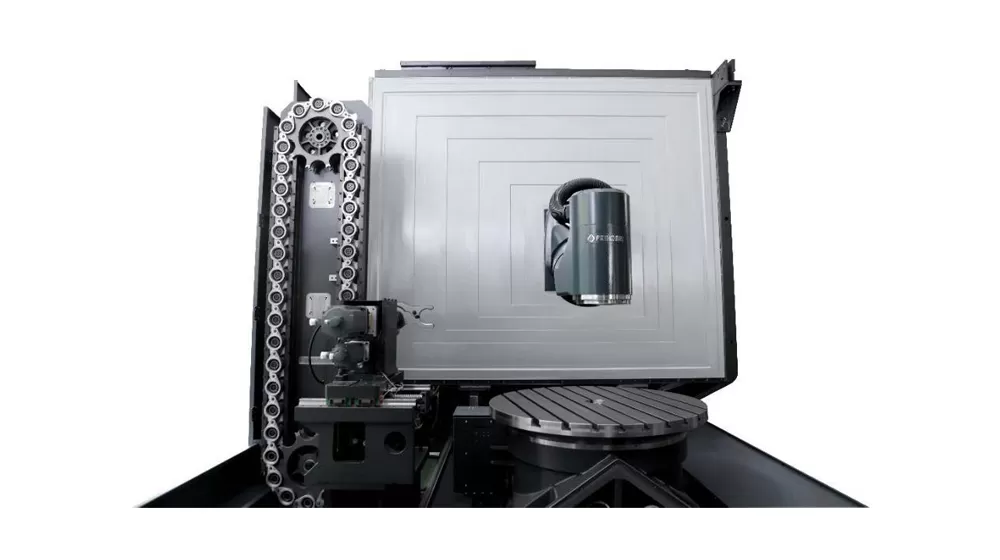

ระบบเปลี่ยนเครื่องมืออัตโนมัติ

การเลือกและการเปลี่ยนแปลงเครื่องมือจะถูกควบคุมโดยเซอร์โวมอเตอร์เพื่อการทำงานที่เสถียรและแม่นยำยิ่งขึ้น

ด้วยคุณสมบัติการจัดการเครื่องมือของ SIEMENS One การจัดการเครื่องมือจึงมีประสิทธิภาพมากขึ้น

การออกแบบการหล่อด้วยเครื่องจักรที่เหมาะสมที่สุด

การใช้ FH-60P-C การกัด5แกนและการหมุนศูนย์เครื่องจักรกล

กลไกเครื่อง5แกนขั้นสูงและมีเสถียรภาพสูงพร้อมโหมดการทำงานของมนุษย์ที่เรียบง่ายมุ่งเน้นไปที่การปรับปรุงความแม่นยำประสิทธิภาพและประสิทธิภาพโดย30% แต่ละบรรลุประสิทธิภาพการตัดเฉือนสูงสุดและความแม่นยำของชิ้นส่วนภายใต้สภาวะไดนามิกสูง ตั้งแต่วัสดุที่ตัดแข็งในอุตสาหกรรมการบินไปจนถึงข้อกำหนดด้านคุณภาพพื้นผิวสูงสุดในอุตสาหกรรมการผลิตแม่พิมพ์ศูนย์เครื่องจักรกลแบบผสมของ Feihong ห้าแกนพร้อมกันให้เงื่อนไขที่ดีที่สุด Feihong การหมุนการเชื่อมโยงห้าแกนและศูนย์เครื่องจักรกลผสมกัดสามารถตระหนักถึงการใช้งานหลายรูปแบบ: การแปลงแนวตั้งและแนวนอน, การกัดและการหมุน, การหนีบครั้งเดียว, การประมวลผลและการขึ้นรูปหลายกระบวนการและหลายมุม

การประมวลผลใบพัดการบินและอวกาศ

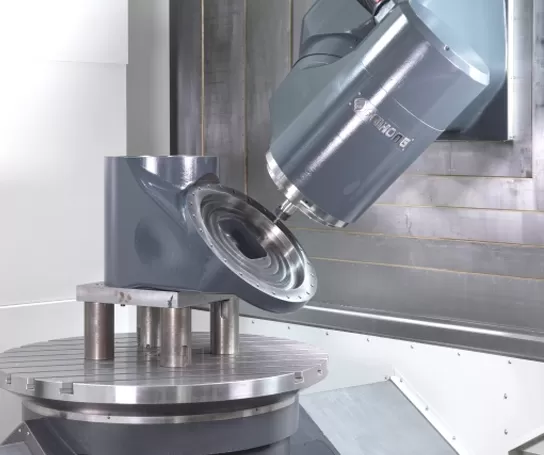

การประมวลผลพื้นผิวเอียง45 °

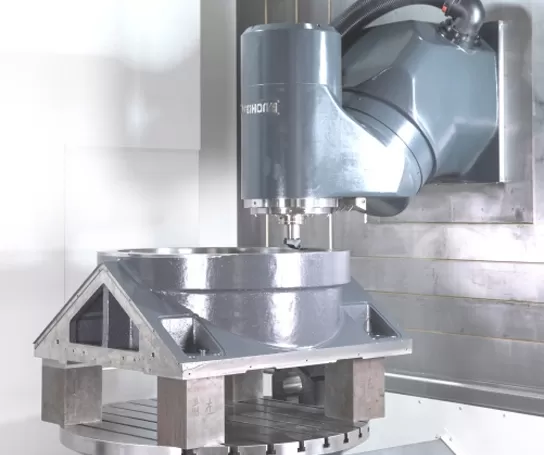

การหมุนและการกัดสารประกอบหนึ่งหนีบ

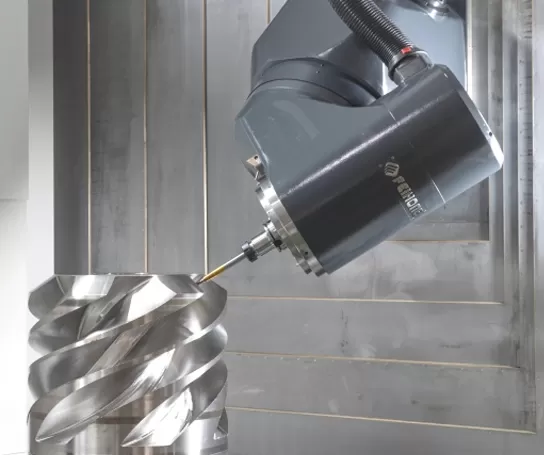

การแปรรูปใบพัดแบบเกลียว

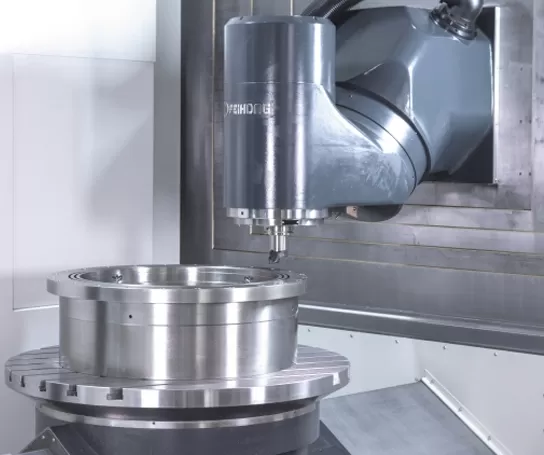

ฟังก์ชันหมุนแนวตั้ง

ข้อมูลจำเพาะของ FH-60P-C การกัด5แกนและศูนย์กลึง

สินค้าชิ้นนี้	FH60P-C
การเดินทางแกน x/y/z	600 × 800 × 600มม.
ระยะห่างจากหัวกัดแนวนอน จุดศูนย์กลางไปยังโต๊ะทำงาน	30 ~ 630มม.
ความเร็วโต๊ะหมุน	350รอบต่อนาที
ขนาดโต๊ะทำงาน	Φ660mm
โหลดตารางสูงสุด	มิลลิ่ง2000กก. หมุน1000กิโลกรัม
หัวกัดแบบสวิง (แกน B)	มาตรฐานมาตรฐานมาตรฐาน
ช่วงสวิง (0 = แนวตั้ง/180 = ระดับ)	-15 ° ~ + 180 °
ความเร็วสูงสุดแกน B	50รอบต่อนาที
ระยะห่างจากจมูกแกนแนวตั้งไปยังโต๊ะ	150 ~ 750มม.
แกนหมุนไฟฟ้าความเร็วสูงสุด	12000รอบต่อนาที
กำลังไฟ (S1-100 %/40% DC)	34/42kW
แรงบิด (S1-100 %/40% DC)	132/192Nm
แกนหมุนเรียว	1:10เทเปอร์
เครื่องมืออินเตอร์เฟซ	HSK-A63
ความจุนิตยสารเครื่องมือ	40T ค่ะ
แม็กซ์เส้นผ่าศูนย์กลางเครื่องมือ/ความยาว/น้ำหนัก	Φ85mm/300มม./8กก.
เวลาเปลี่ยนเครื่องมือ (เครื่องมือเป็นเครื่องมือ)	4S ค่ะ
เจาะ (ปกติเหล็กคาร์บอนปานกลาง)	Φ40mm
แตะ (ปกติเหล็กคาร์บอนปานกลาง)	M24
การเคลื่อนที่อย่างรวดเร็ว	40ม./นาที
ความถูกต้องของตำแหน่ง x/y/z	0.006มม.
ความถูกต้องของตำแหน่ง x/y/z ซ้ำ	0.004มม.
ความถูกต้องของตำแหน่ง b/c	8 "ค่ะ
B/c ซ้ำความถูกต้องของตำแหน่ง	4 "ค่ะ
โพรบอินฟราเรด	OMP60 Renishaw
เครื่องวัดการตั้งค่าเครื่องมือ (เครื่องมือวัดในพื้นที่เครื่องจักรกล)	NC4F230 Renishaw
ความสูงของเครื่อง (เครื่องมาตรฐาน)	2985มม.
ตัวหลักครอบครองพื้นที่ (L * W)	4300 × 2600มม.
นิตยสารเครื่องมือครอบครองพื้นที่ (L * W)	2100 × 1250มม.
สายพานลำเลียงชิปครอบครองพื้นที่ (L * W)	3070 × 1065มม.
ถังน้ำครอบครองพื้นที่ (L * W)	1785 × 1355มม.
พื้นที่ครอบครองเครื่องที่สมบูรณ์ (ไม่รวมถังเก็บน้ำ) (l*w)	5200 × 3550มม.
น้ำหนักเครื่อง	23000กิโลกรัมค่ะ
ระบบควบคุมควบคุม	Siemens One

ข้อมูลในหน้านี้ใช้สำหรับอ้างอิงเท่านั้น ข้อมูลจำเพาะและรายละเอียดอาจมีการเปลี่ยนแปลงเนื่องจากการอัปเกรดหรือการปรับปรุงผลิตภัณฑ์ สำหรับข้อมูลเพิ่มเติมกรุณาติดต่อเรา
