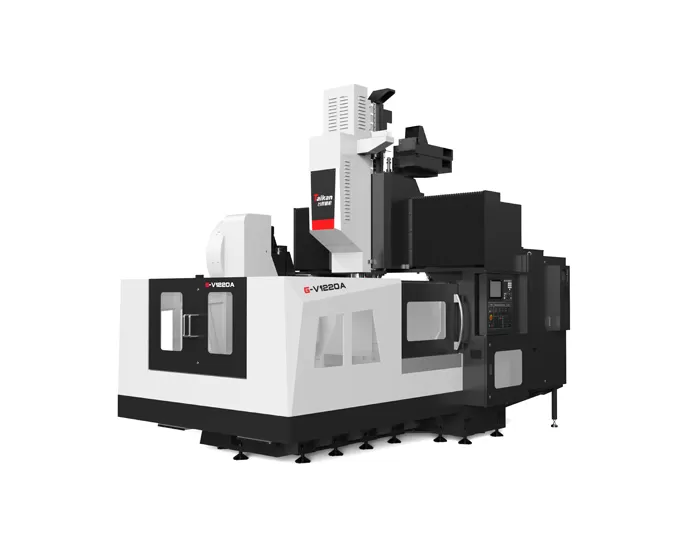

ข้อมูลจำเพาะของ G-V1220A /b/c 3-Axis Linear GUIDES Gantry Machining Center
สินค้าชิ้นนี้ | ตัวเครื่อง | G-V1018A | G-V1220A | G-V1225A | G-V1230A | G-V1018C | G-V1220C | G-V1225C | G-V1230C |
การเดินทางการเดินทาง | การเดินทาง X-Axis | มม. มม. | 1800 | 2150 | 2650 | 3200 | 1800 | 2150 | 2650 | 3200 |
การเดินทางแกน Y | มม. มม. | 1100( 100การเปลี่ยนเครื่องมือ) | 1500 ( 25เปลี่ยนเครื่องมือ) | 1100( 100การเปลี่ยนเครื่องมือ) | 1500 ( 25เปลี่ยนเครื่องมือ) |
การเดินทางแนวแกน Z | มม. มม. | 800 | 800 |
ระยะห่างจากปลายแกนหมุนไปยังโต๊ะ | มม. มม. | 100 ~ 900 | 70 ~ 870 |
ความกว้างขาตั้งสิ่งของที่มีประสิทธิภาพ | มม. มม. | 1160 | 1560 | 1160 | 1560 |

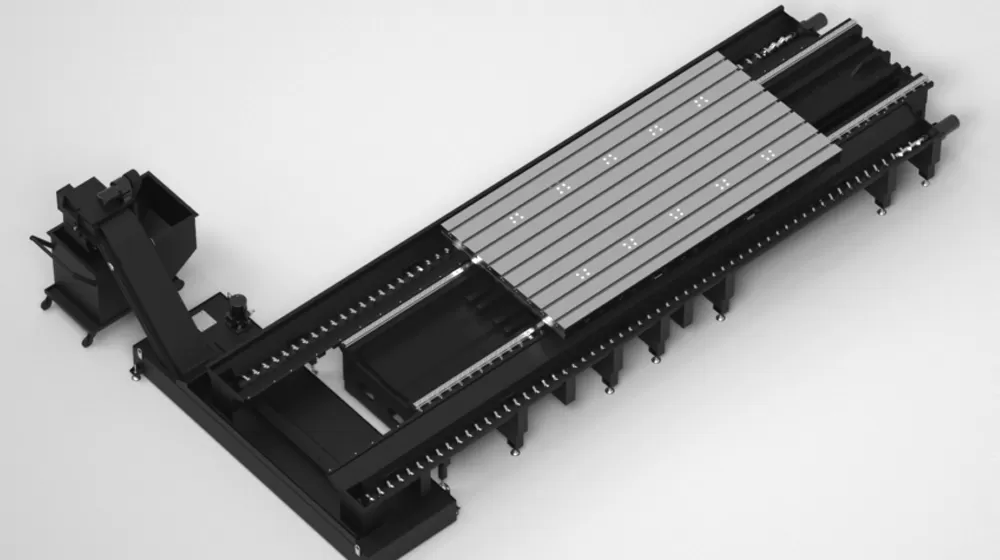

โต๊ะสำหรับโต๊ะ | ขนาดตาราง (L × W) | มม. มม. | 1800 × 1000 | 2000 × 1250 | 2500 × 1250 | 3000 × 1250 | 1800 × 1000 | 2000 × 1250 | 2500 × 1250 | 3000 × 1250 |
แม็กซ์โหลด | กิโลกรัมและน้ำหนัก | 3000 | 4000 | 5000 | 6000 | 3000 | 4000 | 5000 | 6000 |
T-Slot (ไม่จำกัด) | มม. มม. | 22 × 140 × 7 | 22 × 160 × 7 | 22 × 140 × 7 | 22 × 160 × 7 |

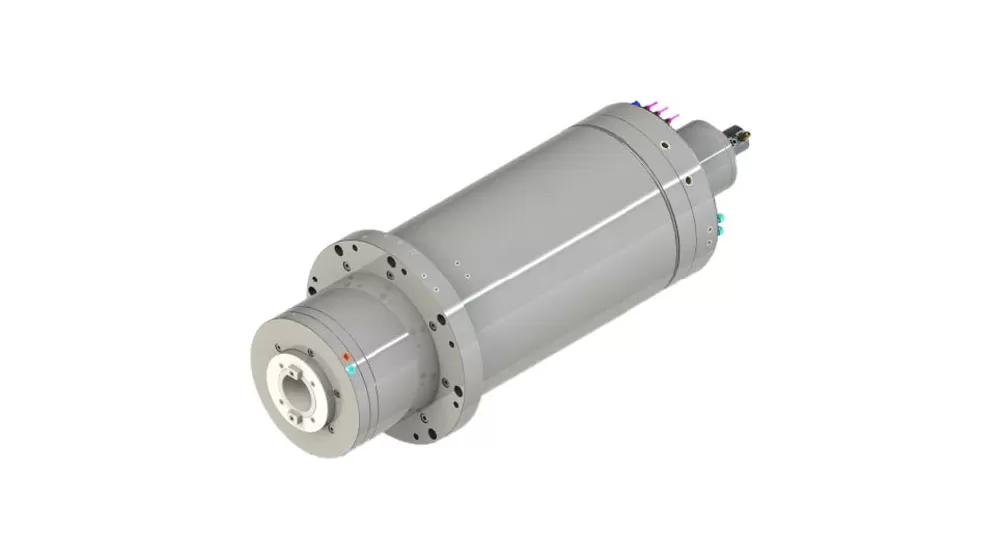

แกนหมุน | ประเภทไดรฟ์ข้อมูล | /// | เข็มขัดขับเคลื่อน (opt.gear Driven) | แกนหมุนมอเตอร์ |
แม็กซ์ความเร็วแกนหมุน | R/Min | 6000 | 15000 (OPT) 18000) |
กำลังสปินเดิล (พิกัด/สูงสุด) | กิโลวัตต์กิโลวัตต์ | 15/18 5 | 15/22 |
เอาต์พุตแรงบิด (พิกัด/สูงสุด) | N.m ค่ะ | 191/315 (opt.gear 573/945) | 45.7/73.6 |
แกนหมุนเรียว | /// | BT50 | BBT40 (opt. HSK-A63) |
ATC (opt.) | จำนวนเครื่องมือ | ทีเชิร์ต | 24ช่อง | 24ช่อง |
แม็กซ์เครื่องมือ dia. (เต็ม/ที่อยู่ติดกัน) | มม. มม. | Φ110/Φ200 | Φ80/Φ150 |
แม็กซ์ความยาวของเครื่องมือ | มม. มม. | 350 | 250 |
| แม็กซ์น้ำหนักเครื่องมือ | กิโลกรัมและน้ำหนัก | 18นิ้ว | 8นิ้ว8นิ้ว |
ความเร็วความเร็วสูง | ช่วงอัตราการป้อน (ตัด) | เมตร/นาที | 10 10ชิ้น | 10 10ชิ้น |
ความเร็วในการเคลื่อนที่อย่างรวดเร็ว (แกน x/y/ Z) | เมตร/นาที | 16/16/12 | 16/16/12 |
ความถูกต้องของ | ความแม่นยำของตำแหน่ง | มม. มม. | 0.015/0.012/0.012 | 0.02/0.012/0.012 | 0.015/0.012/0.012 | 0.02/0.012/0.012 |
ความสามารถในการทำซ้ำได้ | มม. มม. | 0.008/0.008/0.008 | 0.012/0.008/0.008 | 0.008/0.008/0.008 | 0.012/0.008/0.008 |
อื่นๆอีกมากมาย | ถ่วงแกน Z | /// | สมดุลไนโตรเจน | สมดุลไนโตรเจน |
ระบบซีเอ็นซี | /// | Fanuc 0i-MF PLUS (opt. มิตซูบิชิ M80ซีเมนส์828D) | Fanuc 0i-MF PLUS (opt. มิตซูบิชิ M80ซีเมนส์828D) |
อุปกรณ์จ่ายอากาศ | การไหลของน้ำ | L/Min | 280 (ANR) | 280 (ANR) |
ความดันความดันสูง | MPa MPa | 0.5 ~ 0.8 | 0.5 ~ 0.8 |
ความจุไฟฟ้าทั้งหมด | KVA ตัวนอก | 40 40ค่ะ | 40 40ค่ะ |
ความจุถังน้ำหล่อเย็น | L L ค่ะ | 400 | 400 |
ขนาดเครื่อง | ความยาวความยาว | มม. มม. | 4600 | 5100 | 6300 | 7800 | 4600 | 5100 | 6300 | 7800 |
ความกว้างความกว้าง | มม. มม. | 4600 | 4900 | 4600 | 4900 |
ความสูงของรองเท้า | มม. มม. | 4500 | 4550 | 4500 | 4550 |
ตู้เครื่องปิด | -- | โลหะแผ่นเต็มเส้นรอบวง | โลหะแผ่นเต็มเส้นรอบวง |
หมายเหตุ: G-V1018B, G-V1220B, G-V1225B, G-V1230B มีแกนเกียร์6000รอบต่อนาที
ข้อมูลในหน้านี้ใช้สำหรับอ้างอิงเท่านั้น ข้อมูลจำเพาะและรายละเอียดอาจมีการเปลี่ยนแปลงเนื่องจากการอัปเกรดหรือการปรับปรุงผลิตภัณฑ์ สำหรับข้อมูลเพิ่มเติมกรุณาติดต่อเรา
