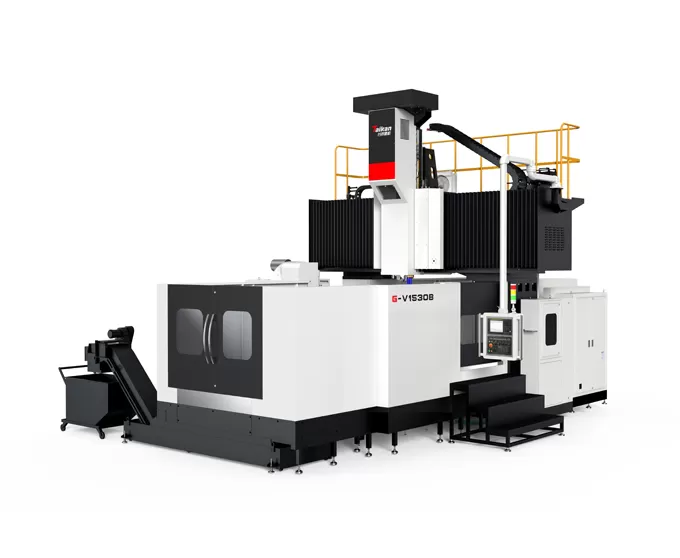

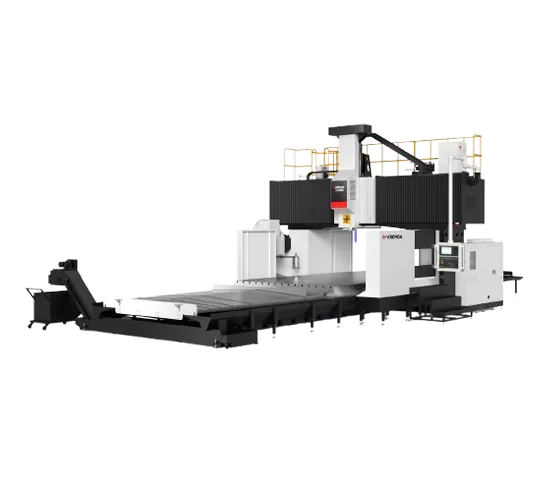

Name: G-V1530A /b/c/z 3-Axis Linear GUIDES Gantry Machining Center
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

ลักษณะของ G-V1530A /b/c/z 3แกนคู่มือเชิงเส้น Gantry Machining Center

โครงสร้างเครื่อง

ตัวเครื่องมีโครงสร้างโครงสำหรับตั้งสิ่งของพร้อมโต๊ะทำงานที่เคลื่อนไหวได้
ลำแสงความแข็งแกร่งสูง: ลำแสง adopts การออกแบบโค้งข้ามส่วนขนาดใหญ่รูปสี่เหลี่ยมผืนผ้า อัตราส่วนความสูงต่อความกว้างได้รับการปรับให้เหมาะสมผ่านการวิเคราะห์การจำลองช่วยเพิ่มความต้านทานการดัดและบิดเพื่อให้มั่นใจถึงเสถียรภาพที่แม่นยำ
RAM หน้าตัดขนาดใหญ่: RAM มีขนาดหน้าตัด420x420มม. รองรับรางไกด์เชิงเส้นสี่รางในการจัดเรียงกึ่งปิด นี้ให้การสนับสนุนความแข็งแรงสูงที่มีความต้านทานแรงเสียดทานต่ำเพื่อให้แน่ใจว่าศูนย์คืบที่ความเร็วต่ำการสั่นสะเทือนน้อยที่สุดการตอบสนองที่รวดเร็วและประสิทธิภาพแบบไดนามิกที่ดีเยี่ยมและแบบคงที่ความต้องการการบำรุงรักษาต่ำ, และอายุการใช้งานที่ยาวนาน
ตารางการสนับสนุนหลาย: ตารางได้รับการสนับสนุนโดยสไลด์ระยะห่างอย่างใกล้ชิดหลายเพื่อให้มั่นใจได้ว่าประสิทธิภาพการรับน้ำหนักที่มั่นคงและเชื่อถือได้พร้อมการเก็บรักษาความแม่นยำที่ยอดเยี่ยม

ตัวเลือกแกนหมุนที่หลากหลาย

ตัวเลือกไดรฟ์ต่างๆ
กำหนดค่าได้ด้วยไดรฟ์สายพานหัวเกียร์แกนไฟฟ้าและหัวกัดมุมขวาอัตโนมัติ
แกนหมุนที่ขับเคลื่อนด้วยเกียร์
มีอินเทอร์เฟซ BT50ที่มีความเร็วสูงสุด6000รอบต่อนาทีและแรงบิดเอาต์พุตสูงสุด1331Nm กระปุกเกียร์และมอเตอร์หลักแยกออกจากแกนหมุนช่วยลดปัญหาความแม่นยำที่เกิดจากการสร้างความร้อนได้อย่างมีประสิทธิภาพ
แกนหมุนมอเตอร์
แกนหมุนไฟฟ้า BT50-10000rpm กำลังสูงสำหรับงานหนักที่ให้แรงบิดสูงความเร็วสูงและการสั่นสะเทือนต่ำให้ประสบการณ์การตัดเฉือนที่ยอดเยี่ยม
แกนหมุนที่ขับเคลื่อนด้วยสายพาน
ใช้หน่วยแกนหมุนความเร็วสูง BT50-6000rpm ให้ประสิทธิภาพการตัดที่มีประสิทธิภาพ
การควบคุมความร้อน
มาตรฐานด้วยระบบระบายความร้อนด้วยน้ำมันเพื่อลดอุณหภูมิแกนหมุนยืดอายุการใช้งานแบริ่งและลดผลกระทบจากความร้อน

ระบบป้อนอาหาร

รางสามเส้น: ทั้งสามแกน (XYZ) ใช้รางคู่มือเชิงเส้นลูกกลิ้งสำหรับงานหนักซึ่งง่ายต่อการบำรุงรักษามีความต้านทานแรงเสียดทานต่ำตอบสนองอย่างรวดเร็วจากชิ้นส่วนที่เคลื่อนที่ zero Creep ที่ความเร็วต่ำและประสิทธิภาพแบบไดนามิกและแบบคงที่ที่ยอดเยี่ยม
ตัวขับสายพาน: มอเตอร์แกน XY ใช้การลดสายพานเพื่อเพิ่มแรงบิดในการส่งกำลังลดแรงเฉื่อยของโหลดปรับปรุงประสิทธิภาพของไดรฟ์และให้การบำรุงรักษาที่ง่ายและคุ้มค่า
ไดรฟ์เกียร์: มอเตอร์จะลดลงผ่านตัวลดฟันเฟืองต่ำเพิ่มการส่งผ่านแรงบิด เมื่อรวมกับสกรูตะกั่วขนาดใหญ่ขึ้นทำให้มั่นใจได้ถึงความเร็วในการขับขี่ที่รวดเร็วประสิทธิภาพการทำงานที่มั่นคงและความแม่นยำสูง (แกน x ≥ 4200mm/แกน Y ≥ 3700mm)
สมดุลไนโตรเจน: ระบบไดรฟ์แกน Z ใช้มอเตอร์เซอร์โวโดยตรงคู่กับสกรูบอล, ด้วยระบบปรับสมดุลกระบอกสูบคู่ทั้งสองด้านของ RAM เพื่อให้แน่ใจว่าการย้อนกลับที่ราบรื่นของฟีดแกน Z และการตอบสนองแบบไดนามิกที่รวดเร็ว
การชดเชยความร้อน: สกรูบอลมีโครงสร้าง Pre-tensioned ที่ปลายทั้งสองได้อย่างมีประสิทธิภาพขจัดการสูญเสียความแม่นยำที่เกิดจากการขยายตัวทางความร้อน

การกำจัดเศษและถังหล่อเย็น

สายพานลำเลียงชิปเกลียว: หนึ่งชุดในแต่ละด้านของโต๊ะทำงานที่มีเส้นผ่าศูนย์กลางสกรู120มม. และส่วนตัดขวางเหล็กสี่เหลี่ยมขนาดใหญ่ได้อย่างรวดเร็วขับไล่ชิปนอกเครื่อง
สายพานลำเลียงแบบชิปแบบโซ่: ตั้งอยู่ที่ปลายเครื่องด้วยการเอียง45องศาแผ่นโซ่ที่กว้างขึ้นและแถบขูดฟันเลื่อยเก็บชิปลงในสายพานลำเลียงชิปขนาดเล็กได้อย่างรวดเร็ว
สายพานลำเลียงชิปขนาดเล็ก: รวบรวมและขนส่งชิป
ถังหล่อเย็น: ระบบกรองหลายชั้นเพื่อกรองสิ่งสกปรกและให้แน่ใจว่าการตัดเฉือนที่ราบรื่น

การประยุกต์ใช้ G-V1530A /b/c/z 3-Axis Linear GUIDES Gantry Machining Center

ชุดเครื่องส่วนใหญ่จะใช้สำหรับเครื่องจักรความเร็วสูงและความแม่นยำสูงของชิ้นส่วนในอุตสาหกรรมเช่นชิ้นส่วนยานยนต์, แม่พิมพ์, เครื่องจักรก่อสร้าง, วาล์ว, การขนส่งราง, พลังงาน, เครื่องจักรกลการเกษตร, และเครื่องจักรขุดถ่านหิน

ข้อมูลจำเพาะของ G-V1530A /b/c/z 3-Axis Linear GUIDES Gantry Machining Center

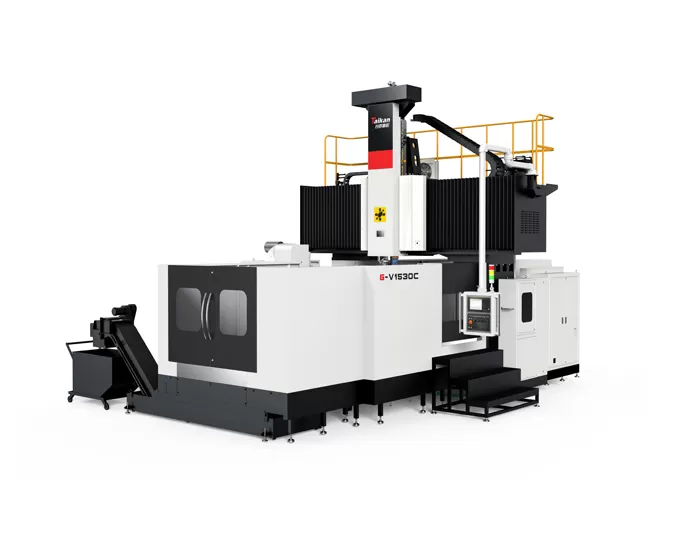

สินค้าชิ้นนี้			ตัวเครื่อง	G-V1520B	G-V1530B	G-V1540B	G-V1520C	G-V1530C	G-V1540C
การเดินทางการเดินทาง	การเดินทาง X-Axis		มม. มม.	2200	3200	4200	2200	3200	4200
	การเดินทางแกน Y		มม. มม.	2200			2200
	การเดินทางแนวแกน Z		มม. มม.	1000(Opt.1250)			1000(Opt.1250)
	ระยะห่างจากปลายแกนหมุนไปยังโต๊ะ		มม. มม.	250 ~ 1250(Opt.250 ~ 1500)			100 ~ 1100(Opt.100 ~ 1350)
	ความกว้างขาตั้งสิ่งของที่มีประสิทธิภาพ		มม. มม.	1980			1980
โต๊ะสำหรับโต๊ะ	ขนาดตาราง (L × W)		มม. มม.	1500 × 2000	1500 × 3000	1500 × 4000	1500 × 2000	1500 × 3000	1500 × 4000
	แม็กซ์โหลด		กิโลกรัมและน้ำหนัก	6000	10000	13000	6000	10000	13000
	T-Slot (ไม่จำกัด)		มม. มม.	28 × 160 × 9ค่ะ			28 × 160 × 9ค่ะ
แกนหมุน	ประเภทไดรฟ์ข้อมูล		///	ไดรฟ์เกียร์ (opt.belt Drive)			แกนหมุนมอเตอร์
	แม็กซ์ความเร็วแกนหมุน		R/Min	6000			15000 (OPT) 18000、10000)
	กำลังสปินเดิล (พิกัด/สูงสุด)		กิโลวัตต์กิโลวัตต์	15/18 5			15/22
	เอาต์พุตแรงบิด (พิกัด/สูงสุด)		N.m ค่ะ	807/1331			45.7/73.6
	RAM section (RAM สี่เหลี่ยม)			420 × 420 (opt. Z แกนกล่องวิธี400 × 400, 450 × 450)			420 × 420
	แกนหมุนเรียว		///	BT50			BBT40 (opt. HSK-A63、 BT50)
ATC (opt.)	จำนวนเครื่องมือ		ทีเชิร์ต	24(40)			24ช่อง
	แม็กซ์เครื่องมือ dia. (เต็ม/ที่อยู่ติดกัน)		มม. มม.	Φ110/φ200			Φ80/φ150
	แม็กซ์ความยาวของเครื่องมือ		มม. มม.	350			250
	แม็กซ์น้ำหนักเครื่องมือ		กิโลกรัมและน้ำหนัก	18นิ้ว			8นิ้ว8นิ้ว
ความเร็วความเร็วสูง	ช่วงอัตราการป้อน (ตัด) เมตร/นาที		10/10/10	10/10/10	8/8/8	10/10/10	10/10/10	8/8/8
	ความเร็วในการเคลื่อนที่อย่างรวดเร็ว (แกน x/y/ Z)		เมตร/นาที	15/15/15	15/15/15	10/15/15	15/15/15	15/15/15	10/15/15
ความถูกต้องของ	ความแม่นยำของตำแหน่ง (ไม่มี/มีสเกล)	X X X	มม. มม.	0.023/0.019	0.027/0.023	0.032/0.028	0.023/0.019	0.027/0.023	0.032/0.028
		Y Y	มม. มม.	0.023/0.019			0.023/0.019
		Z Z	มม. มม.	0.018/0.014			0.018/0.014
	ความสามารถในการทำซ้ำได้ (ไม่มี/มีสเกล)	X X X	มม. มม.	0.014/0.012	0.017/0.015	0.02/0.018	0.014/0.012	0.017/0.015	0.02/0.018
		Y Y	มม. มม.	0.014/0.012			0.014/0.012
		Z Z	มม. มม.	0.012/0.011			0.012/0.011
อื่นๆอีกมากมาย	ถ่วงแกน Z		///	สมดุลไนโตรเจนไฮดรอลิก			สมดุลไนโตรเจนไฮดรอลิก
	ระบบซีเอ็นซี		///	Fanuc 0I-MF PLUS (opt. Siemens 828D)			Fanuc 0I-MF PLUS (opt. Siemens 828D)
	อุปกรณ์จ่ายอากาศ	การไหลของน้ำ	L/Min	300			300
		ความดันความดันสูง	MPa MPa	0.6 ~ 0.8			0.6 ~ 0.8
	ความจุไฟฟ้าทั้งหมด		KVA ตัวนอก	50นิ้ว50นิ้ว			60นิ้ว
	ความจุถังน้ำหล่อเย็น		L L ค่ะ	500			500
	ขนาดเครื่อง	ความยาวความยาว	มม. มม.	6406	7676	10241	6406	7676	10241
		ความกว้างความกว้าง	มม. มม.	5576			5576
		ความสูงของรองเท้า	มม. มม.	5200(5900เมื่อแกน Z เป็นตัวเลือก)			5200(5900เมื่อแกน Z เป็นตัวเลือก)
	ตู้เครื่องปิด		--	โลหะแผ่นเต็มเส้นรอบวง			โลหะแผ่นเต็มเส้นรอบวง

หมายเหตุ:

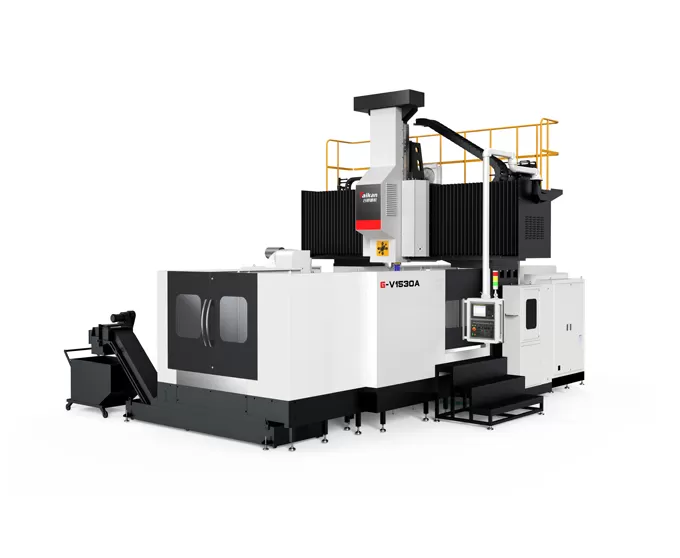

1. G-V1520A, G-V1530A, แกนหมุนที่ขับเคลื่อนด้วยสายพาน6000รอบต่อนาที G-V1540A, แรงบิดเอาต์พุต186/297 N •m.

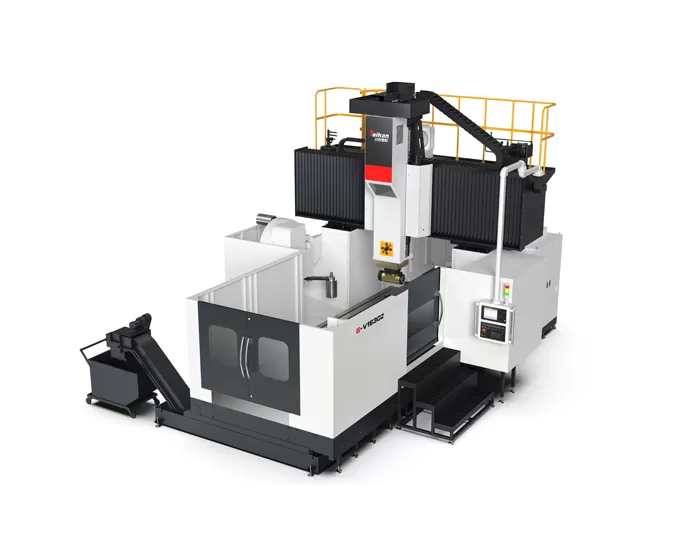

2. G-V1530Z, G-V1540Z-หัวกัดมุมขวาอัตโนมัติเต็มรูปแบบพร้อมการเดินทางแกน Y 2700มม.

3. G-R1520B, G-R1530B, G-R1540B-เสริม Z-Axis Square RAM (Z = 1000mm, Machine Hแปด5600มม. Z = 1250มม. ความสูงของเครื่อง6300มม.)

4.ค่ะ g-R1530Z, G-R1540Z-อุปกรณ์เสริม Z-Axis Square RAM หัวกัดมุมขวาอัตโนมัติ (การเดินทางแกน Y 2700มม. Z = 1000มม. ความสูงของเครื่อง5600มม. Z = 1250มม. ความสูงเครื่อง6300มม.)

ข้อมูลในหน้านี้ใช้สำหรับอ้างอิงเท่านั้น ข้อมูลจำเพาะและรายละเอียดอาจมีการเปลี่ยนแปลงเนื่องจากการอัปเกรดหรือการปรับปรุงผลิตภัณฑ์ สำหรับข้อมูลเพิ่มเติมกรุณาติดต่อเรา
