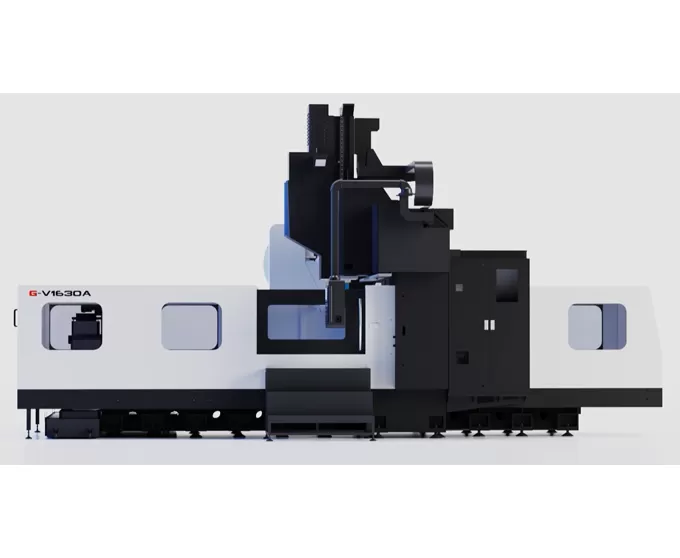

ข้อมูลจำเพาะของ G-V1630 a/b/c 3-Axis Linear GUIDES Gantry Machining Center
| สินค้าชิ้นนี้ | ตัวเครื่อง | G-V1630A | G-V1630B | G-V1630C |
| การเดินทางการเดินทาง | การเดินทาง X-Axis (ตารางตามยาว) | มม. มม. | 3200 |
| การเดินทางแกน Y (crossbeam ขวาง) | มม. มม. | 1800 |
| การเดินทางแกน Z (RAM แนวตั้ง) | มม. มม. | 800 |
| ระยะห่างจากปลายแกนหมุนไปยังโต๊ะ | มม. มม. | 100 ~ 900 | 70 ~ 870 |
| ความกว้างขาตั้งสิ่งของที่มีประสิทธิภาพ | มม. มม. | 1800 |
| โต๊ะสำหรับโต๊ะ | ขนาดตาราง (L × W) | มม. มม. | 3000 × 1600 |
| แม็กซ์โหลด | กิโลกรัมและน้ำหนัก | 8000 |
| T-Slot (ไม่จำกัด) | มม. มม. | 22 × 160 × 9ค่ะ |
| แกนหมุน | ประเภทไดรฟ์ข้อมูล | /// | สายพานขับเคลื่อน | เกียร์ขับเคลื่อนขับเคลื่อน | แกนหมุนมอเตอร์ |
| แม็กซ์ความเร็วแกนหมุน | R/Min | 6000 | 6000 | 15000 |
| กำลังสปินเดิล (พิกัด/สูงสุด) | กิโลวัตต์กิโลวัตต์ | 15/18 5 | 15/22 |
| เอาต์พุตแรงบิด (พิกัด/สูงสุด) | N.m ค่ะ | 191/315 | 573/945 | 45.7/73.6 |
| แกนหมุนเรียว | /// | BT50 | BBT40 |
| ATC (opt.) | จำนวนเครื่องมือ | ทีเชิร์ต | 24ช่อง |
| แม็กซ์เครื่องมือ dia. (เต็ม/ที่อยู่ติดกัน) | มม. มม. | Φ110/Φ200 | Φ80/Φ150 |
| แม็กซ์ความยาวของเครื่องมือ | มม. มม. | 350 | 250 |
| แม็กซ์น้ำหนักเครื่องมือ | กิโลกรัมและน้ำหนัก | 18นิ้ว | 8นิ้ว8นิ้ว |
| ความเร็วความเร็วสูง | ช่วงอัตราการป้อน (ตัด) | เมตร/นาที | 10 10ชิ้น |
| ความเร็วในการเคลื่อนที่อย่างรวดเร็ว (แกน x/y/ Z) | เมตร/นาที | 16/16/12 |
| ความถูกต้องของ | ความแม่นยำของตำแหน่ง | มม. มม. | 0.02/0.015/0.012 |
| ความสามารถในการทำซ้ำได้ | มม. มม. | 0.012/0.008/0.008 |
| อื่นๆอีกมากมาย | ถ่วงแกน Z | /// | สมดุลไนโตรเจน |
| ระบบซีเอ็นซี | /// | Fanuc 0i-MF PLUS (opt. มิตซูบิชิ M80ซีเมนส์828D) |
| อุปกรณ์จ่ายอากาศ | การไหลของน้ำ | L/Min | 280 (ANR) |
| ความดันความดันสูง | MPa MPa | 0.5 ~ 0.8 |
| ความจุไฟฟ้าทั้งหมด | KVA ตัวนอก | 40 40ค่ะ |
| ความจุถังน้ำหล่อเย็น | L L ค่ะ | 400 |
| ขนาดเครื่อง | ความยาวความยาว | มม. มม. | 7800 |
| ความกว้างความกว้าง | มม. มม. | 5400 |
| ความสูงของรองเท้า | มม. มม. | 4550 |
| ตู้เครื่องปิด | -- | โลหะแผ่นเต็มเส้นรอบวง |
ข้อมูลในหน้านี้ใช้สำหรับอ้างอิงเท่านั้น ข้อมูลจำเพาะและรายละเอียดอาจมีการเปลี่ยนแปลงเนื่องจากการอัปเกรดหรือการปรับปรุงผลิตภัณฑ์ สำหรับข้อมูลเพิ่มเติมกรุณาติดต่อเรา
