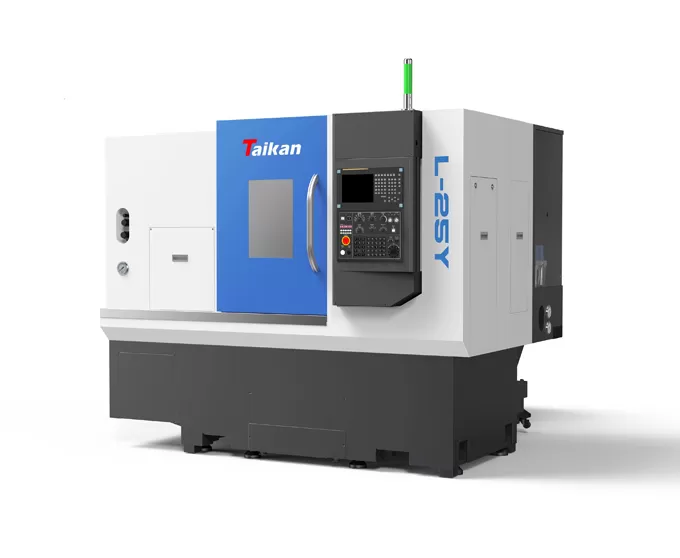

เครื่องกลึงกลึง CNC แนวนอน (มิลลิ่ง) ความแม่นยำสูง L-25Y

ช่วงการประมวลผล

แม็กซ์เส้นผ่าศูนย์กลางการหมุน

มม. มม.

Φ520

แม็กซ์เส้นผ่าศูนย์กลางการประมวลผล (แกน/แผ่น)

มม. มม.

Φ300/φ350

แม็กซ์ความยาวการประมวลผล

มม. มม.

330

แม็กซ์บาร์เส้นผ่าศูนย์กลาง

มม. มม.

Φ52

การเดินทางการเดินทาง

การเดินทาง X-Axis

มม. มม.

190

กำลังมอเตอร์ X-Axis/แรงบิดของแผงลอย

กิโลวัตต์/นาโนเมตร

1.8/11

การเดินทางแกน Y

มม. มม.

100(± 50)

มอเตอร์แกน y/ แรงบิดแผงลอย

กิโลวัตต์/นาโนเมตร

1.8/11

การเดินทางแนวแกน Z

มม. มม.

400

มอเตอร์แกน Z กำลังไฟ/แรงบิดแผงลอย

กิโลวัตต์/นาโนเมตร

1.8/11

แกนหมุน

กำลังขับ (S1/S6)

กิโลวัตต์กิโลวัตต์

7.5/11

รูปแบบปลายแกนหมุน

A2-5

ความเร็วแกนหมุน

R/Min

0-6000

เส้นผ่าศูนย์กลางรู

มม. มม.

Φ67

หัวจับชัค

หัวจับ3ขาไฮดรอลิก

นิ้วนิ้วค่ะ

6.

เป็นรูกลวง

Tailstock

เส้นผ่าศูนย์กลางแขน tailstock/การเดินทาง

มม. มม.

Φ70/100

มีให้เลือก

ปลายแหลมแขนส่วนท้าย

มอร์สเปอร์

มอร์ส4 #

ศูนย์ถ่ายทอดสด

ความเร็วความเร็วสูง

X-Axis Rapid traverse SPEED

เมตร/นาที

30-30

ความเร็วในการเคลื่อนที่อย่างรวดเร็วของแกน Y

เมตร/นาที

10 10ชิ้น

ความเร็วในการเคลื่อนที่อย่างรวดเร็วของแกน Z

เมตร/นาที

30-30

อัตราป้อนอาหารตัด

มิลลิเมตร/นาที

1-8000

ที่วางเครื่องมือ

ความจุของเครื่องมือ

ทีเชิร์ต

12นิ้ว12นิ้ว

กำลังมอเตอร์หัวไฟ/แรงบิดแผงลอย

กิโลวัตต์กิโลวัตต์

2.7kw/12-46N

Αi S 12/4000-B

ความเร็วสูงสุดของเครื่องมือไฟฟ้า

R/Min

4000

ข้อมูลจำเพาะของผู้ถือเครื่องมือ

มม. มม.

BMT45

ข้อมูลจำเพาะของตัวยึดเครื่องมือกลึง

มม. มม.

25 × 25

เครื่องมือที่น่าเบื่อสูงสุด HOLเส้นผ่านศูนย์กลางเดอร์

มม. มม.

Φ32

ความสามารถในการประมวลผลของที่จับเครื่องมือ

ความสามารถในการกัดสูงสุดของเครื่องมือไฟฟ้า

เส้นผ่าศูนย์กลางเครื่องตัดกัด × ความลึกของการกัด × ฟีด φ 20มม. × 10มม. × 40 (มม./นาที)

เหล็ก45

ความสามารถในการเจาะสูงสุดของเครื่องมือไฟฟ้า

เส้นผ่าศูนย์กลางเจาะ × อัตราการป้อน φ14 (มม.) × 0.15 (มม. /r)

เหล็ก45

ความสามารถในการแตะสูงสุดของเครื่องมือไฟฟ้า

M10 × 1.5

เหล็ก45

ความถูกต้องของ

ความแม่นยำในการวางตำแหน่งแกน X

มม. มม.

0.006

ความแม่นยำในการวางตำแหน่งแกน Y

มม. มม.

0.02

ความแม่นยำในการวางตำแหน่งแกน Z

มม. มม.

0.006

ความแม่นยำในการวางตำแหน่งแกน C

Arc Sec

51.

การทำซ้ำแกน X

มม. มม.

0.004

ความสามารถในการทำซ้ำแกน Y

มม. มม.

0.005

ความสามารถในการทำซ้ำแกน Z

มม. มม.

0.004

ความสามารถในการทำซ้ำของแกน C

Arc Sec

20 20นิ้ว

อื่นๆอีกมากมาย

ความจุของแหล่งจ่ายไฟ

KVA ตัวนอก

25.

ปริมาณน้ำหล่อเย็น

L L ค่ะ

150

มิติข้อมูล

มม. มม.

2500*3100*2100

น้ำหนักรวม

กิโลกรัมและน้ำหนัก

3800
